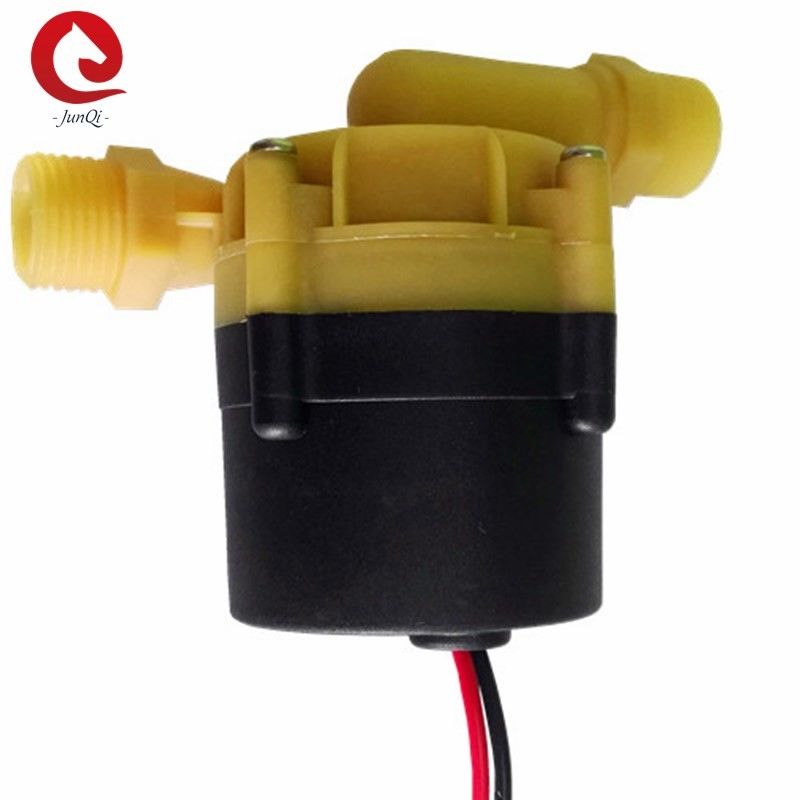

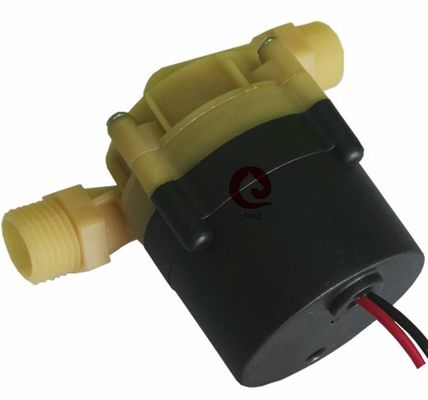

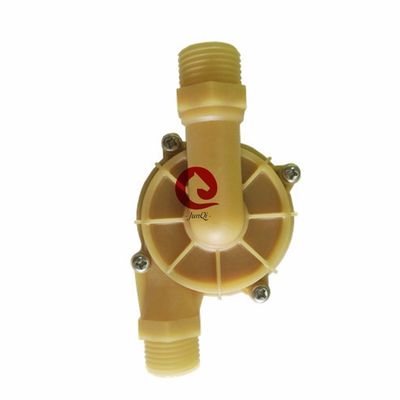

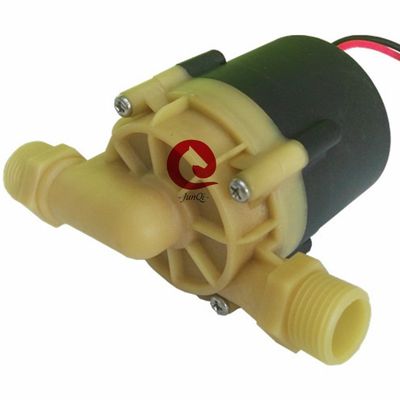

Küçük 12V/24V Sabit Hızlı fırçasız DC Motor Su Pompası lazer ekipman su soğutma su pompası

JQ-P6202 elektrikli su ısıtıcısı için fırçasız DC santrifugal su pompası

JQ-P6202 Serisi Endüstriyel fırçasız DC su pompası

Güçlendirme / dolaşım / Değişken frekanslı / Düşük gürültülü / santrifugalPompa/PWM kontrolü

■ Uygulamalar

1: Güneş ısıtma suyu dolaşımı
2: Su Temizleme Aygıtları
3: İçme suyu makineleri
4: Otomatik su dağıtıcısı
5: Su soğutma ekipmanları
6: Motor soğutması
7: Isıtma ekipmanlarının soğutması
8: Soğutma Kuleleri
9: İrileme Manzara

■ Özellikleri
◆ Merkezkaç pompası
◆ Manyetik güç aktarımı (koruyucu pompa yapısı)
◆ Yüksek verimli fırçasız DC motoru, düşük güç tüketimi, yüksek verimlilik, uzun kullanım ömrü.
◆ Geniş bir çalışma sıcaklığı aralığı
◆ PWM sinyali hız kontrolü
◆ Sürekli akış kontrolü
◆ Ters kutupluk koruması (ifadesi)
◆ Kuru çalışma koruması (iletimli)
◆ Aşırı Voltaj, Aşırı Akım Koruması
◆ Aşırı yük, aşırı sıcaklık koruması

■ Teknik açıklama (sıvıyla temas eden parçalar)
Pompa başı koruması: PK+GF
Çekici: PPE+GF
Kalkan boşluğu: PK+GF
Çubuk kağıdı: Karbon reçine kompozit malzemeler/ seramik kağıt kağıdı
Çubuk: seramik eksen/ paslanmaz çelik çubuk
Mühür halkaları: EPDM

■ Sürücü cihazı (motoru da dahil)
Sürücü elektromanyetik: Plastik manyetik kalıplama
Vuruşlar ve fındıklar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA+GF (siyah)
Pompa koruması: PPS+GF ((UV direnci)
Sütun: SUS 304 paslanmaz çelik
Döşeme halkası: US 304 paslanmaz çelik + Damping kauçuk halka
IP65 derecesine göre su geçirmez (en60529)
Kablolama: 3 şebeke / Su geçirmez konektör isteğe bağlı
Düzlük çapı:20.5 mm (iç çapı:14.5mm)

■ Model Özellikleri

JQ-P6202-2Pin 24 V

■ Montaj talimatı
JQ-P6202 serisi pompaları, önceden doldurulmasını gerektiren santrifugal pompalardır.
Sistemin en düşük konumuna monte edilen pompa, döngünün her zaman sıvıya batırılmasını sağlamak için ya da güç açılmadan önce pompa önceden doldurulur.

1: Pompa kuru çalıştırılmamalıdır, 30 saniye kuru çalıştırılabilir olsa bile (30 saniye kuru çalıştırıldıktan sonra otomatik olarak durur), kuru çalıştırma gürültü yapar,aynı zamanda şaft ve şaft kolunun aşınmasını artırır.

2: Pompa girişini bağlayan önerilen çaplı iğneli boruyu kullanın, eğer daha küçük çaplı bir hortum pompa girişini kullanıyorsanız, pompadaki negatif basınç nedeniyle,Dış havanın boru hattından pompa girmesi daha kolaydır., bu pompa performansının bozulmasına neden olur ve hava kabarcıkları pompa hasar verir.

3: Pompa giriş yönünden bakıldığında, döngü saat yönünde döner (çıkış portu üzerindeki okya bakınız).

4: Pompa dikey veya yatay olarak monte edilebilir (Şekil 1'e bakın). Dikey olarak monte edildiğinde, çıkış portu yukarı doğru olmalıdır.

5: Kuru akıştan kaçınmak için (havanın döngüye sıkışması),su pompasının çıkış portu dikey veya döngünün üst kısmında olmalıdır (Şekil 1'e bakın).

6: Bağlı boru dikey olarak monte edilmelidir (veya 20cm'de dirseği bulunmamalıdır) hava kolayca boşaltılmasını sağlamak için, çıkış borusu 90 derecelik dirseğinden daha az kullanılmamalıdır (Şekil 2'ye bakın).

7Deniz suyu veya büyük tahıl kirlilik sıvısı olan diğer ağır kirlilikleri sıvı ortam olarak kullanamazsınız.

Şekil 1 Şekil 2 Şekil 3

■ Sıcaklık parametresi
Orta sıvı sıcaklığı: -25°C - +105°C (-13°F - + 221°F)
Çalışma ortamı sıcaklığı: -10°C - +100°C (14°F - +212°F)
Depolama sıcaklığı: -40°C - +70°C (-40°F - +158°F)
(100 °C'ye kadar, ancak kullanım ömrünü kısaltacaktır)

■ Sistem basıncı
-0. 2 ila 2.5 bar (100°C).
Hizmet ömrü, nominal voltaj ve 36 °C (86 °F) ortam sıcaklığına dayanarak 20.000 saatten fazladır.

■ Voltaj aralığı
24V değerli su pompası, 18V - 30V çalışma aralığı
Motor geniş bir gerilim ve sıcaklık aralığında kullanılabilse de, aşırı veya çok düşük gerilim ve sıcaklık motorun kullanım ömrünü etkileyecektir.Pompa çevresel ısı radyasyonuna maruz kalmamalıdır..

Orta sıvı: saf su, sıvı karışım (% 60'tan az glikoli olan su)

■ Elektriksel parametreler
Spesifikasyon:
No. kategorinin özellikleri
1 Adlık voltaj 24V
2 Çalışan voltaj 18V-30V
3 İsimlendirilmiş güç 5-55W
3 Akış aralığı 0-22L/dakikada
4 Asansör aralığı 0-11M
5 Gürültü ≤45dB
6 Kullanım süresi 20000H
7 Çalışma modu Sürekli çalışma
8 Giriş çapı 20.5mm (iç çapı):14.5mm)
9 Çıkışın çapı 20.5mm ((iç çapı:14.5mm)

■ Kablolama Tanımı
Telin standart uzunluğu: 40 cm (Teli çekmeyin)

Siyah: DC-

Kırmızı: DC+

■ PWM'nin açıklaması

Hız düzenlemesinin üç yolu

1: 0-5V analog voltaj
2: PWM çalışma döngüsü oranı 0%-100% (aşağıdaki grafik)
3Girdi PWM frekansı (1K-10K Hz)

Tüm veriler müşteri için özelleştirilebilir

■Kustomlaştırma hizmeti:
1:Pomp parçaları müşteri özel gereksinimlerine göre özelleştirilebilir
2:Pompların performans parametreleri müşteri gereksinimlerine göre özelleştirilebilir
3:Pompanın müşteri gereksinimlerine göre özelleştirilebilir isteğe bağlı aksesuarları
4:Müşteri gereksinimlerine göre özelleştirilebilir özel devre programı
5: Dış kaplama müşteri gereksinimlerine göre özelleştirilebilir

■ Su pompasının yapısı

■ Su pompasının genel boyutları
