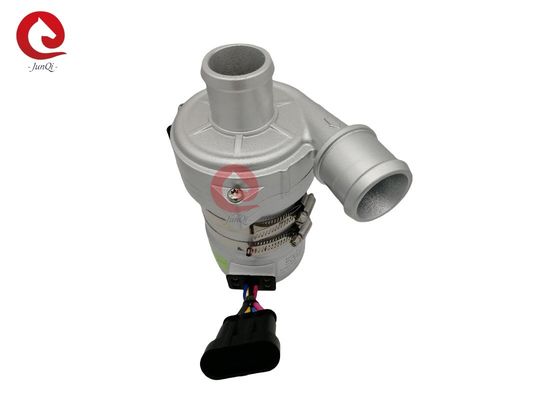

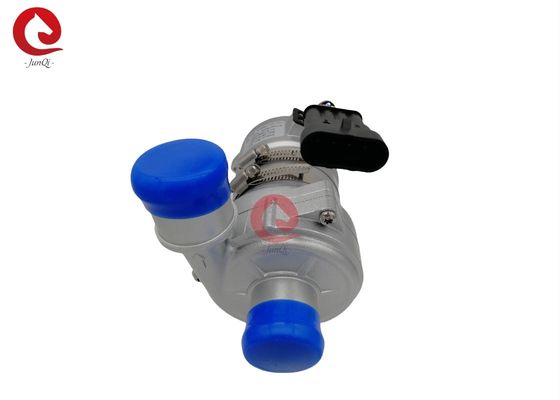

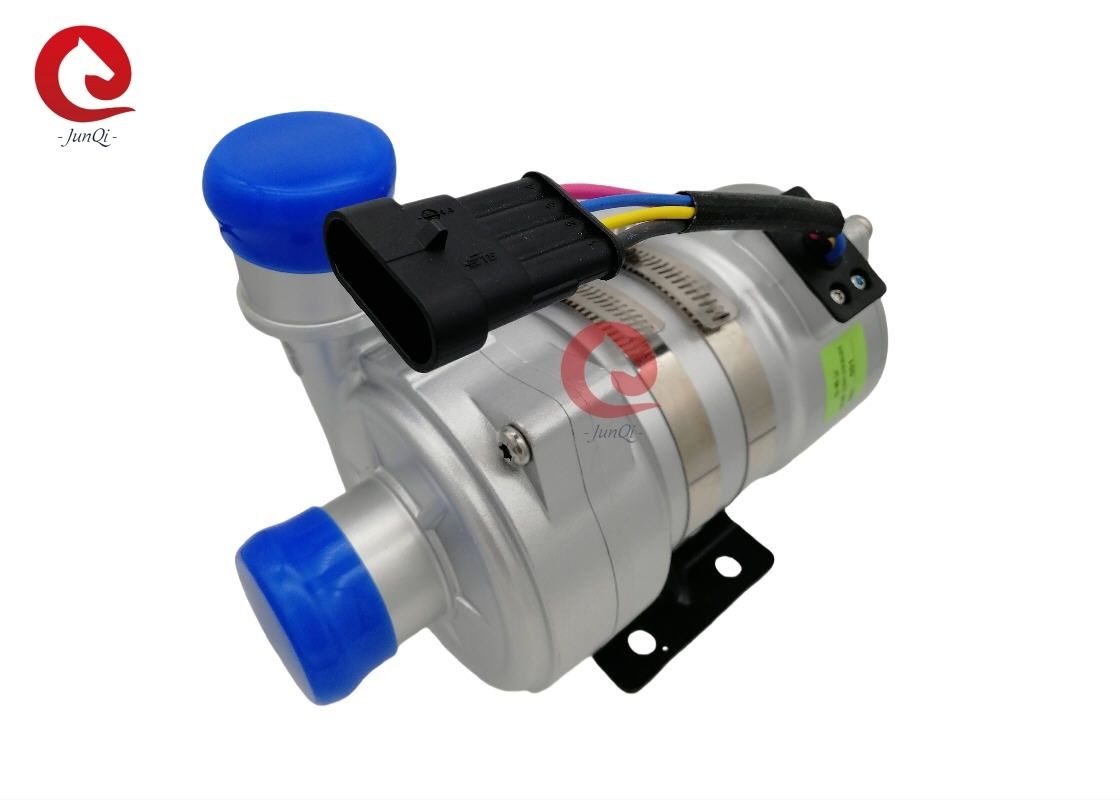

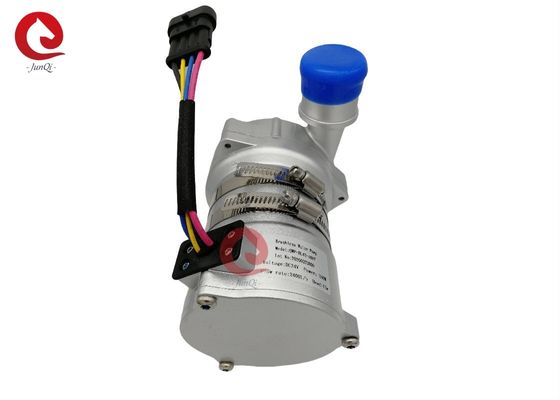

DC 24 V 240W otomotiv Elektrikli fırçasız motor Su Pompası BEV Otobüs / PHEV Araçları için PWM ile soğutma sıvısı sirkülasyonu
Takviye/sirkülasyon/Değişken frekanslı/Düşük gürültülü/santrifüj pompa
PWM kontrolü/Arıza teşhisi
■ Uygulamalar
Hibrit otobüs, hibrit binek araç, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.
■ Özellikler
◆ Santrifüj pompa
◆ Manyetik kuvvet iletimi
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun hizmet ömrü.
◆ Geniş çalışma sıcaklığı aralığına sahip
◆ PWM sinyali hız kontrolü
◆ Teşhis sinyali çıkışı
◆ Sabit akış kontrolü ile
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası gövdesi: Döküm alüminyum alaşımları
Pervane: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: karborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs gövdesi: PPS plastik kapsülleme
Sızdırmazlık halkası: EPDM
EMC: Sınıf 3
Gürültü:≤61dB
■ Sürüş cihazı (Motor dahil)
Sürüş rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız DC motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve eloksal + PE toz kaplama ile döküm alüminyum kasa.
Braket: çelik
Braket çemberi: US 304 paslanmaz çelik
IP68 derecesine göre su geçirmezlik (en60529)
Konnektör modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)
Nozul çapı: 38mm (1,5 inç)
■ Montaj talimatı
JP-BL43-408T serisi pompalar, önceden doldurulması gereken santrifüj pompalardır,
Pompa, pervanenin her zaman sıvıya batırıldığından emin olmak için sistemin en düşük konumuna monte edilir veya çalıştırmadan önce pompa önceden doldurulur.
1: Pompa, 15 dakika boyunca kuru çalışabilse bile (15 dakika kuru çalıştıktan sonra otomatik olarak duracaktır), kuru çalıştırılmamalıdır, Kuru çalıştırma gürültü yapar, ayrıca mil ve mil kovanında aşınmayı artırır.
2: Pompa girişini bağlayan önerilen çapta boru kullanın, daha küçük çaplı bir hortum pompa girişi kullanırsanız, pompadaki negatif basınç nedeniyle, dış hava boru hattı yoluyla pompaya daha kolay girer, bu da pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).
4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak monte edildiğinde, çıkış portu yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (havanın pervaneye sıkışması), su pompası çıkış portu dikey veya pervanenin üst kısmında olmalıdır. (bkz. şekil 1)
6: Bağlantı borusu dikey olarak monte edilmelidir (veya 20 cm'de dirsek yok) havanın kolayca tahliye edilmesini sağlamak için, çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. şekil 2).
7: Deniz suyu veya diğer ağır kirlilik içeren büyük taneli safsızlık sıvısı sıvı ortam olarak kullanılamaz.
■ Sıcaklık parametresi
Orta sıvı sıcaklığı: -40℃ ila +85℃ (-40°F ila + 185°F)
Çalışma ortam sıcaklığı: -40℃ ila +120℃ (-40°F ila +248°F)
Depolama sıcaklığı: -40℃ ila +70℃ (-40°F ila +158°F)
(100 ℃'ye kadar, ancak hizmet ömrünü kısaltacaktır)
■ Sistem basıncı
-0,2 ila 2,5 bar (100℃ (212°F).
Hizmet ömrü, nominal voltaj ve 36℃(86°F) ortam sıcaklığına göre 20.000 saatten fazladır.
■ Gerilim aralığı
Nominal 24V su pompası, çalışılabilir aralık 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de, aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz bırakılamaz.
Orta sıvı: sıvı karışımı (60% glikolden az su)
■ Elektriksel parametre
|
Çalışma Gerilimi
(VDC)
|
Nominal güç
(W)
|
Nominal akış
(L/H)
|
Boyutlar
(mm)
|
Ağırlık
(g)
|
| 18V-32V(24V) |
240W |
Q=2400L/H, H=17m |
185*90*155 |
2200g |
Konnektör modeli ve ilgili elektriksel özellikleri (bkz. şekil 3):
| AMP282106-1 |
1( Siyah) |
2( Sarı) |
3(Mavi) |
4(Kırmızı) |
| (eşleşen Fiş AMP282088-1) |
GND |
Arıza geri bildirimi |
PWM |
+24V |
■PWM karakteri
| Görev Döngüsü |
Açıklama |
Not:
1:PWM görev döngüsü metrik hatası ±%2
2:PWM voltajı:24VDC, frekans:1 KHz
3: Önerilen PWM frekansı:500Hz
4: PWM bağlantısını kesme olarak %0 görev önerilir |
| 0%≤görev≤%15 |
PWM modu (dur) |
| 15%≤görev≤%20 |
PWM modu (Min hız) |
| 20%≤görev≤%80 |
PWM modu (Doğrusal hız kontrol aralığı) |
| 80%≤görev≤%100 |
PWM modu (maksimum hız sınırı) |
| Tel çapı. |
Kullanılan en uzun tel * |
|
24V |
| 1,5 mm² |
16m |
| 2,5 mm² |
25m |
| 3 mm² |
31m |
| 4 mm² |
40m |
Önerilen Tel boyutu (3% voltaj düşüşüne göre)
* Telin uzunluğu, pompadan aküye olan mesafeyi ifade eder
■ Dikkat Edilmesi Gerekenler
1. Çalışma ortam sıcaklığı:-40℃--120℃, kurulum sırasında üç elementli katalitik, gaz deşarj boru sistemi ve motora yakın olmaktan kaçınılmalı, çalışma ortam sıcaklığını sağlayın.
2. Su pompasının montaj konumu, pompanın hizmet ömrünü uzatmak için mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzak kullanın, toz hizmet ömrünü azaltmak için zararlıdır
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için tıkanmayı ve pervanenin tıkanmasını önleyin
■ Performans parametresi
■Dış boyut
