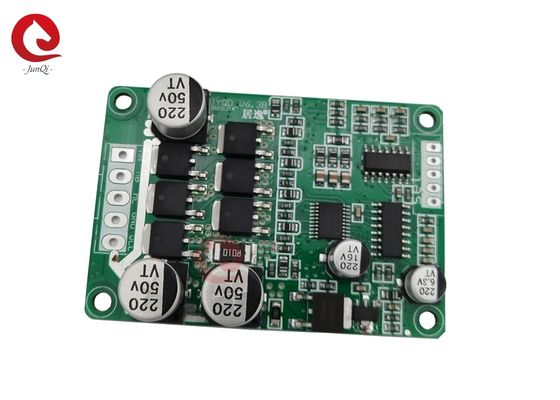

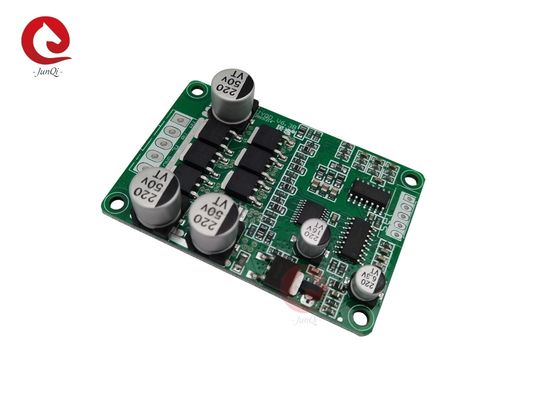

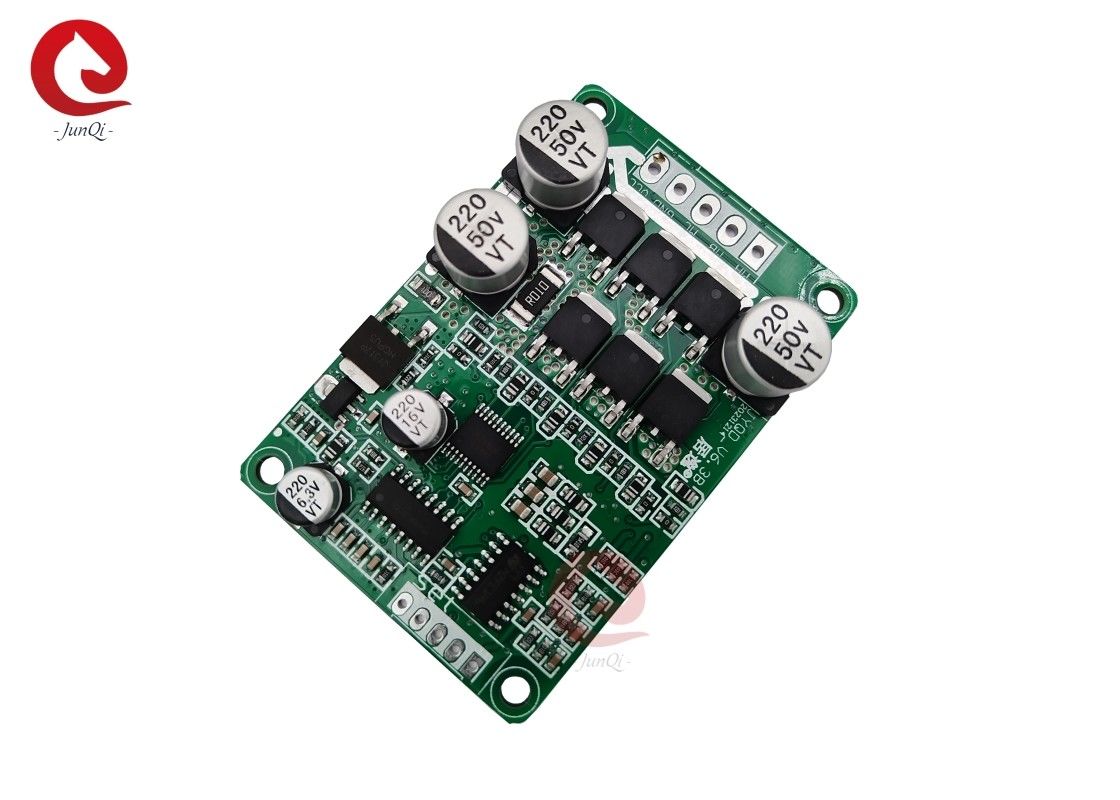

DC7-48V fırçasız motor sürücü kartı JYQD_V6.3B 3 fazlı sensörsüz BLDC motoru için

DC7-48V fırçasız motor sürücü kartı JYQD_V6.3B 3 fazlı sensörsüz BLDC motoru için

Açıklama:

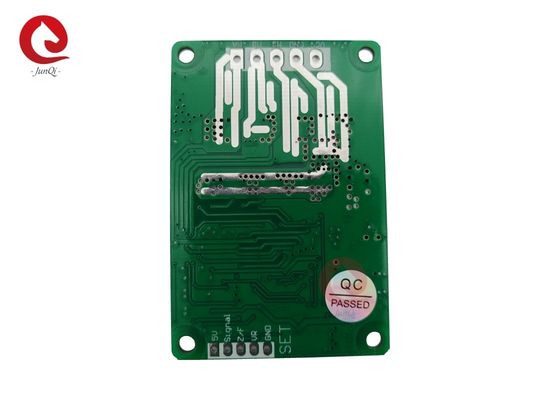

Kablolama Şeması ve Port Tarifi:

1Kontrol Limanı.

GND: Sürücü tablosunun iç kontrolü için kullanılır

Hız kontrol portu. Analog voltaj hız düzenleme 0V-5V hız düzenleme, düşükten yüksek hıza doğrusal hız düzenleme. PWM hız düzenlemesi sürücü tahtası ile topraklanmalıdır.

Z/F √ Döner yön kontrol portları. Bir yönde 5V bağlayın veya bağlamayın, diğer yönde GND bağlayın.

Sinyal ′ Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali

5V ′′ Sürücü tahtası iç çıkış voltajı, dış potansiyometre veya hız ayarlama ve geriye dönme işlemi için anahtar.

2Güç Portu.

P+/VCC ️ DC +

P-/GND ¢ DC -

MC Motor Faza C

MB Motor B aşaması

MA ′ Motor A aşaması

3Lütfen motor faz telinin ve Hall telinin çok uzun olmamasına dikkat edin. Tel çok uzun olursa sinyal bozulmasına neden olur.

4Kontrol bağlantısı mesafesi: 2.54mm, güç bağlantısı mesafesi:3.96 mm.

5Sürücü MOSFET ile ısı alıcı veya kurulum plaka arasındaki yalıtımlara dikkat edin.

Uygulama notları:

1Motorun voltaj ve güç parametrelerinin, belirtilen sürücü tahtasının aralığını geçmediğini doğrulayın.

2. Bu sürücü kartı 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.geriye dönmekMotorun yüksüz çalışma akımı çok büyüktür, hız sabit değildir, verimlilik düşüktür ve yükle çalıştırılamaz.) Müşteriler en iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü kartının direncini ve kapasitesini ayarlayabilirler..

3.JYQD_V6.3B tahrik tahtası çıplak tahtadır, 100W'dan daha düşük tahrik gücü motorun ısı dağılmasını zorlamasına gerek yoktur, normal havalandırmayı sağlamak gerekir.

4Sürücü tahtasındaki 5V çıkış bağlantısı dış elektrikli ekipmanlara bağlanamaz.Sadece hız düzenleme ve geri dönüş için bu panoya harici potentiometers ve anahtarları bağlamak için uygundur.

5.JYQD_V6.3B sürücü kartındaki sinyal motor hızı darbe çıkış sinyalidir ve çıkış akımı 5mA'dan azdır.

Sürüş tahtası Boyutu ((mm):
