| Menşe yeri: | Çin |
| Marka adı: | JEUNKEI |
| Sertifika: | ISO9001, RoHs,CE |
| Model numarası: | JQ28STH45/51-28PG |
| Min sipariş miktarı: | 5 adet (örnek mevcut) |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | ihracat paketi |
| Teslim süresi: | sipariş miktarına bağlıdır / Pazarlık edilebilir |
| Ödeme koşulları: | T / T, Western Union, Paypal |
| Yetenek temini: | Aylık 10000pcs |

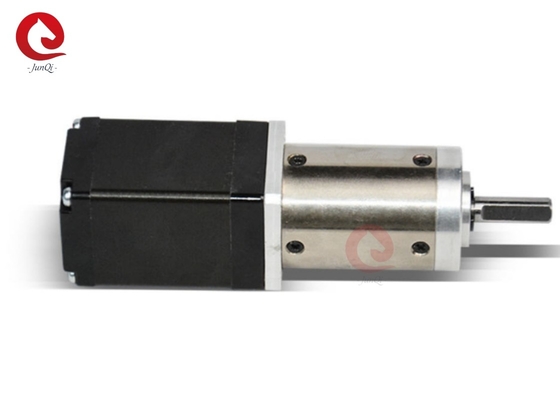

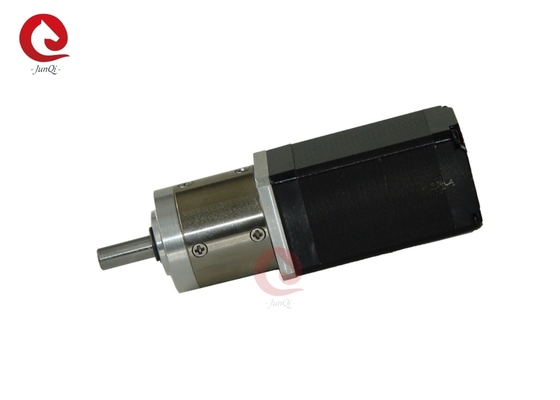

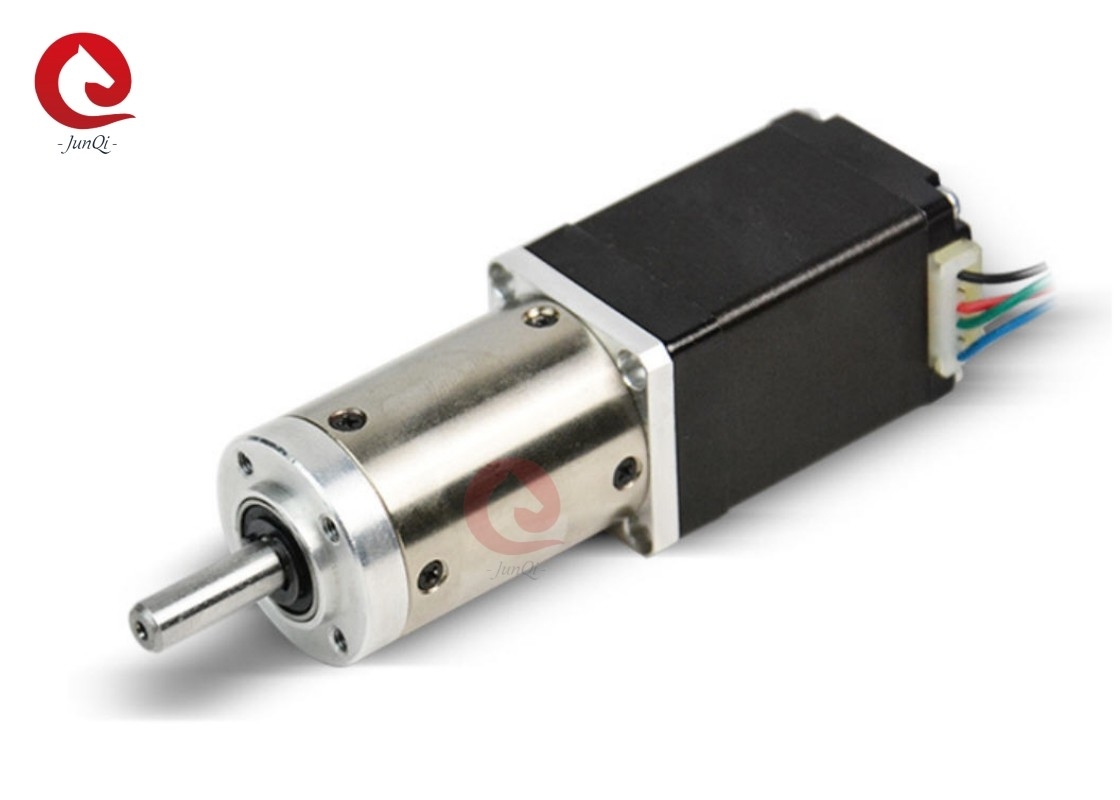

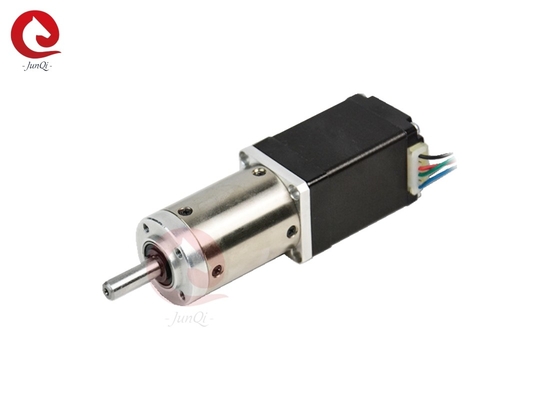

| Adı: | Nema11 Planet Dişli Kutusu Adım Motoru | Model NO.: | JQ28STH45/51-28PG |
|---|---|---|---|
| İsimlendirilmiş voltaj: | 3,4/4,4V | Akım/Faz: | 0.95A |
| Kablo uçları: | 6 | Azaltma oranı: | 3,71/5,18/14/19/27/51/72/100/139/189 |
| Halka Dişli Malzemesi: | Metal | İzin Verilen Yük Aralığı: | 1,2 Nm~4,0 Nm |
| Garanti: | 12 Aylık | Seçim: | Enkoder, Dişli Kutusu, Konnektör, Fren |
| Vurgulamak: | nema 11 hibrit adımlı motor,28 mm hibrit adım motor,Gezegen vites kutusu hibrit adımlı motor |
||
JQ28STH hibrit adımlı motorun özellikleri:
| Model numarası. |
Rated Voltaj |
Mevcut/ Aşama |
Direnç/ Aşama |
İndüktansa/ Aşama |
Sahiplik Döner |
# için İletileri |
Rotor Dayanıklılık |
Ağırlık |
| V | A | Oh | mH | kg.cm | g-cm2 | Kilo | ||
| JQ28STH45-0956A | 3.4 | 0.95 | 3.4 | 1.2 | 750 | 6 | 12 | 0.14 |
| JQ28STH51-0956A | 4.4 | 0.95 | 4.6 | 1.8 | 900 | 6 | 18 | 0.2 |
Gezegen Değeri:
Halka malzemesi: Metal
Çıkışta rulman: Top rulmanları
Max.Radial Load ((Flanş'tan 10 mm): 100N
Max.Aksal yük: 50N
Akçenin radyal oynağı (flanşın yakınında): ≤0.07mm
Aksa oynağı: ≤0.3mm
Gezegen dişli kutusu parametreleri:
| Azaltma | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 72 | 100 | 139 | 189 |
| Sürüş trenlerinin sayısı | 1 | 2 | 3 | 4 | ||||||
| Uzunluk ((L2) (mm) | 29.0 | 36.1 | 43.0 | 49.9 | ||||||
| En yüksek nominal tork (kg.cm) | 12 | 20 | 40 | 40 | ||||||
| Kısa süreli izin verilen tork (kg.cm) | 40 | 60 | 120 | 120 | ||||||
| Verimlilik (%) | 90 | 81 | 73 | 66 | ||||||
| Karşı tepki hiç yüklenmeden | 0.6° | 1.0° | 1.5° | 1.5° | ||||||
| Ağırlık (g) | 75 | 97 | 119 | 141 | ||||||
Motor özel istekle tasarlanabilir ve üretilebilir.
Gezegen dişli kutusu motor boyutları:
