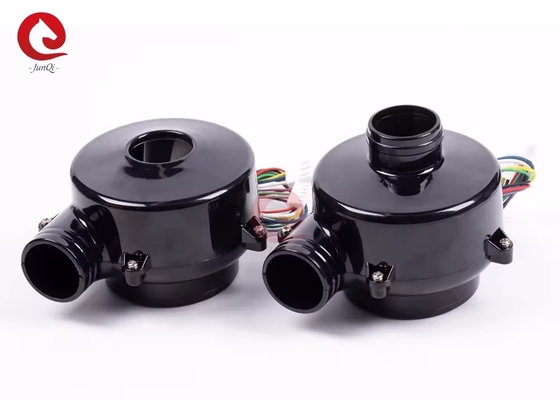

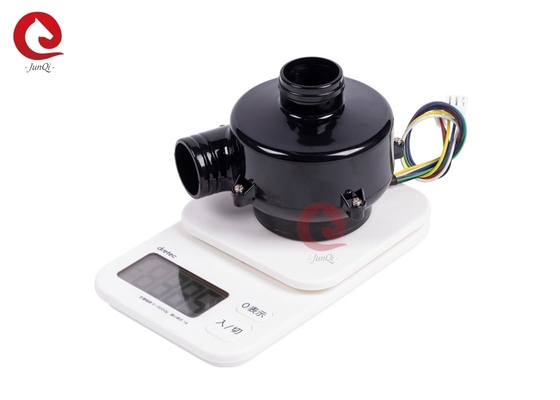

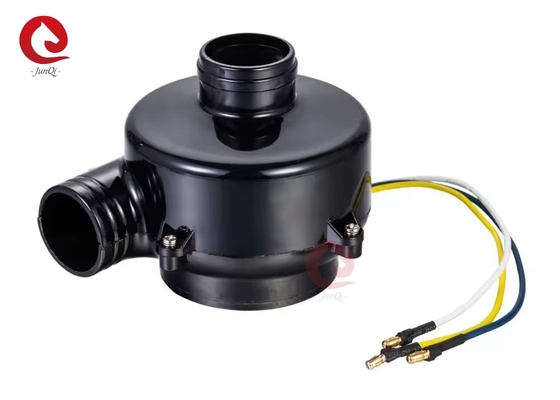

24V 23000rpm Yüksek verimlilik 80m3/h Hava akışı Geriye dönük santrifugal fan

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	JEUNKEI
Sertifika:	ISO9001,CE
Model numarası:	OE: 96179135

Ödeme & teslimat koşulları:

Min sipariş miktarı:	50 adet (örnek mevcut)
Fiyat:	USD40-USD60/PC
Ambalaj bilgileri:	ihracat paketi
Teslim süresi:	sipariş miktarına bağlıdır / Pazarlık edilebilir
Ödeme koşulları:	T / T, Western Union, Paypal
Yetenek temini:	Aylık 10000pcs

İletişim

Detaylı ürün tanımı

Adı:	DC Fırçasız Santrifüj Üfleyici	Model NO.:	OWB9260B-24V
Voltaj:	24VDC	Akım Aralığı:	5A-8A
Hava akışı:	80m³/saat	Yükleme:	NMB top rulmanı
Yaşam süresi (MTTF):	>10000 saat	Yalıtım sınıfı:	F Sınıfı
Sürücü Kartı:	Harici	Hız kontrolü:	PWM veya 0~5V
Vurgulamak:	24V geri santrifüj fanı , 23000rpm geriye doğru santrifüj fanı , Yüksek verimlilik geriye doğru santrifüj fanı

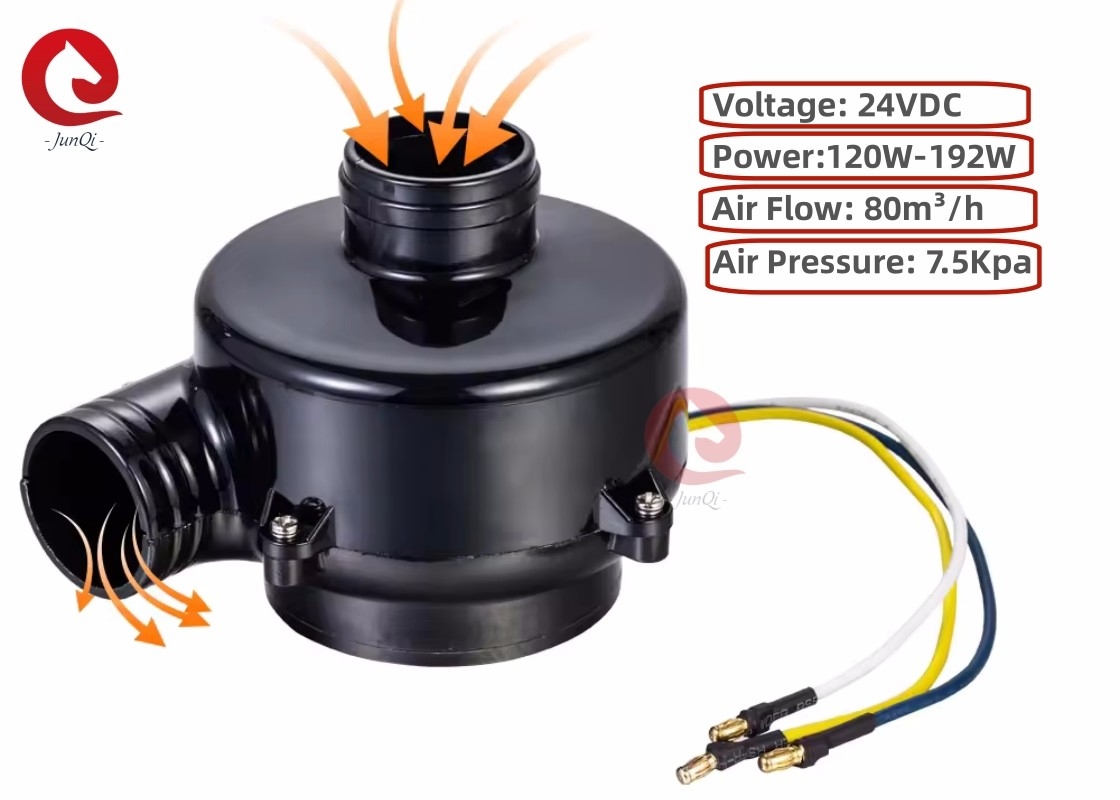

OWB9260B-24V Blower Açıklama:

Bu DC fırçasız motoru yüksek basınç, büyük hava hacmi, düşük gürültü ve uzun hizmet ömrü avantajlarına sahiptir.yüksek verimlilik özelliklerine sahipBu fırçasız fan sorunsuz, küçük boyut, düşük sıcaklık artışı, yüksek verimlilik, hassasiyet, enerji tasarrufu ve çevre koruma malzemeleri ile başlar.

Teknik parametreler:

Model	OWB9260B-24V
Voltaj	24VDC
Özgür Büzme
Hız	23000 rpm
Mevcut	8.0A
Hava akışı	80m3/h
Statik Basınçta
Hız	28000 rpm
Mevcut	5.0A
Hava basıncı	7.5Kpa
İşyerinde
Hava basıncı	5.0Kpa
Hız	24000 rpm
Mevcut	8.0A
Hava akışı	40m3/h

Çizim:

24V 23000rpm Yüksek verimlilik 80m3/h Hava akışı Geriye dönük santrifugal fan 0

Kablolama Şeması
HX25002-5Y
Pin 1	26AWG	Kırmızı	+5V
Pin 2	26AWG	Mor	Salonu A
Pin 3	26AWG	Yeşil	B salonu
Pin 4	26AWG	Gri	Salonu C
Pin 5	26AWG	Siyah	GND
HX39600-3Y
Pin 1	20AWG	Sarı	Aşama A
Pin 2	20AWG	Mavi	B aşaması
Pin 3	20AWG	Beyaz	Fase c

Notlar:

1- İşleme noktasında maksimum basınç kullanmayın, hava akışı çok küçük olduğundan bu nokta güvenli değildir.

2. Girdiğe bir filtre eklemek, üfleyicinin daha uzun süre çalışmasını sağlayabilir

3Doğru rotor eğlendirici yönü CCW.

P-Q performans eğrisi:

OWB9260B-24V Blower, 0 Kpa basınçta ve maksimum 7.5 Kpa statik basınçta maksimum 80m3/h hava akışına ulaşabilir.

Bu havalandırma 3Kpa direnciyle maksimum çıkış havalandırma gücüne sahiptir.

Eğer bu nefesi 4Kpa direnciyle çalıştırırsak %100 PWM ayarlıyoruz.

Uygulama:

24V 23000rpm Yüksek verimlilik 80m3/h Hava akışı Geriye dönük santrifugal fan 2

Paket:

Etiket:
