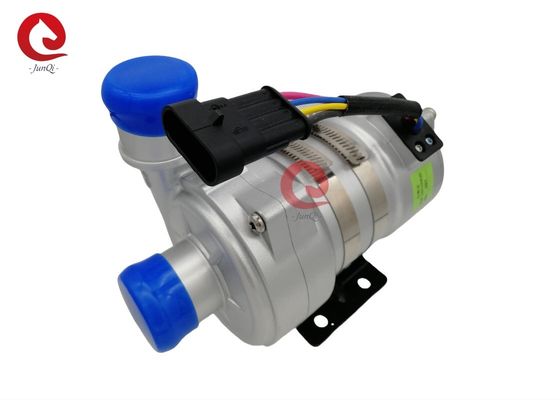

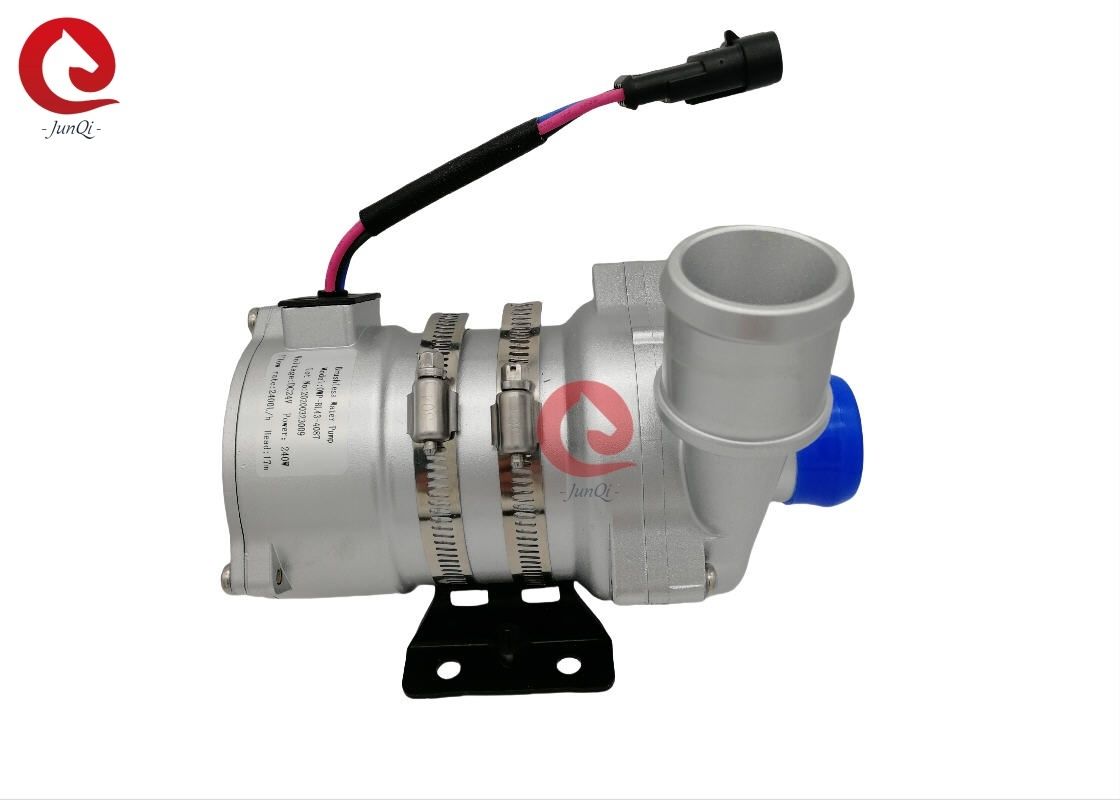

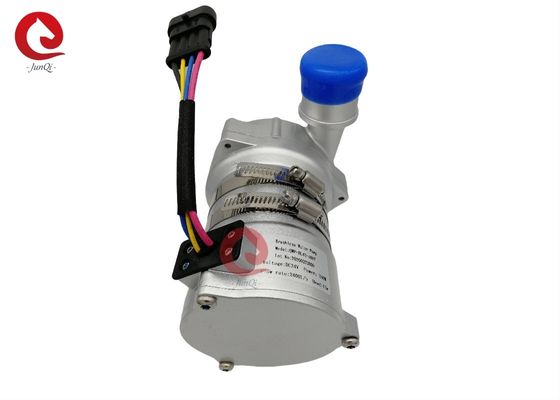

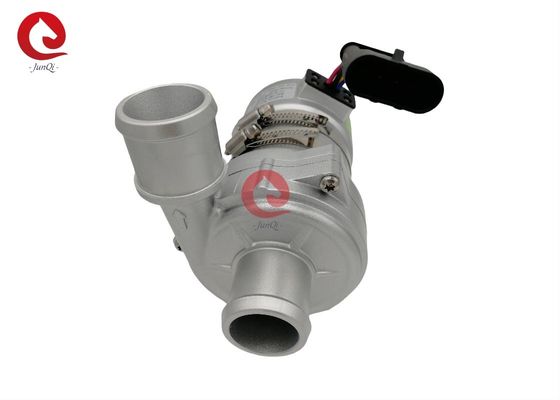

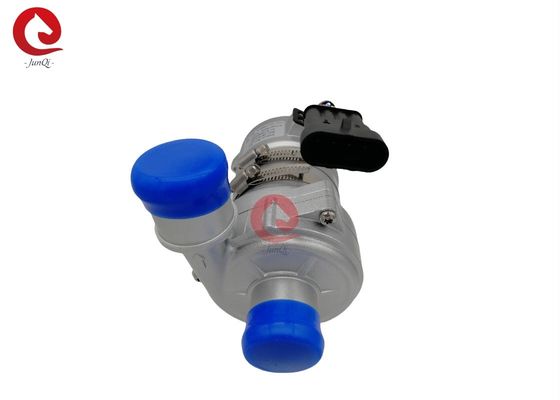

240W PWM fırçasız DC motorlu su pompası JP-BL43-408T EV pil soğutması için

DC 24 V 240W otomotiv Elektrikli fırçasız motor Su pompası BEV otobüsü / PHEV için PWM ile soğutma sıvısı dolaşımı

Güçlendirici/dolaşım/değişken frekanslı/düşük gürültülü/merkezi bomba

PWM kontrolü/Hata teşhisi

■ Uygulamalar
Geniş çapta hibrit otobüs, hibrit yolcu arabası, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma dolaşım sistemlerinde kullanılır.


■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)
Pompa başı kağıdı: Alüminyum alaşımları
Sürücü: PPS+GF
Kalkan boşluğu: PPS+GF
Çubuk kağıdı: karborundum kompozit malzemeler
Çubuk: paslanmaz çelik ((3CR14) çubuk
Mıknatıs koru: PPS plastik kapsül
Mühür halkaları: EPDM
EMC: Sınıf 3
Gürültü:≤61dB

■ Sürücü cihazı (motoru da dahil)
Sürücü rotor: PPS plastik kapsüllü mıknatıs
Vuruşlar ve fındıklar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız DC motoru
Motor tel çerçevesi: PPA GF
Pompa koru: Kum püskürtme ve anodizasyon + PE toz kaplama ile mat dökme alüminyum kağıdı.

Çubuk: çelik
Döşeme halka: US 304 paslanmaz çelik
IP68 derecesine göre su geçirmez (en60529)
Bağlantı modeli: AMP282106-1 (birleştirilmiş fiş AMP282088-1)
Dudak çapı:38mm (1.5 inç)



■Montaj talimatı
JP-BL43-408T serisi pompaları, önceden doldurulmasını gerektiren santrifugal pompalardır.
Sistemin en düşük konumuna monte edilen pompa, döngünün her zaman sıvıya batırılmasını sağlamak için ya da güç açılmadan önce pompanın önceden doldurulmasını sağlar.
- Evet.
1: Pompa kuru çalıştırılmamalıdır, 15 dakika kuru çalıştırılabilir olsa bile (15 dakika kuru çalıştırıldıktan sonra otomatik olarak durur), kuru çalıştırma gürültü yapar,aynı zamanda şaft ve şaft kolunun aşınmasını artırır.

2Pompa girişini bağlayan önerilen çap borusunu kullanın, eğer daha küçük çaplı bir hortum pompa girişini kullanıyorsanız, pompadaki negatif basınç nedeniyle,Dış havanın boru hattından pompa girmesi daha kolaydır., bu pompa performansının bozulmasına neden olur ve hava kabarcıkları pompa hasar verir.

3: Pompa giriş yönünden bakıldığında, rotor saat yönünde döner (çıkış portu üzerindeki okya bakınız).

4: Pompa dikey veya yatay olarak monte edilebilir (Şekil 1'e bakın). Dikey olarak monte edildiğinde, çıkış portu yukarı doğru olmalıdır.

5:Kütsü çalışmayı önlemek için (hava rotorda sıkışır),su pompasının çıkış portu dikey veya rotorun üst kısmında olmalıdır (Şekil 1'e bakın).

6: Bağlı boru dikey olarak monte edilmelidir (veya 20cm'de dirseği bulunmamalıdır) havanın kolayca boşaltılmasını sağlamak için, çıkış borusu 90 derece dirseğinden daha az kullanılmamalıdır (Şekil 2'ye bakın).

7Deniz suyu veya büyük tanelerle kirlenmiş sıvıları sıvı ortam olarak kullanamazsınız.




■ Sıcaklık Parametreler
Orta sıvı sıcaklığı: -40°C - +85°C (-40°F - + 185°F)
Çalışma ortamı sıcaklığı: -40°C - +120°C (-40°F - +248°F)
Depolama sıcaklığı: -40°C - +70°C (-40°F - +158°F)
(100 °C'ye kadar, ancak kullanım ömrünü kısaltacaktır)
■Sistem basıncı
-0. 2 ila 2.5 bar (100°C).
Hizmet ömrü, nominal voltaj ve 36 °C (86 °F) ortam sıcaklığına dayanarak 20.000 saatten fazladır.
■Voltaj aralığı
24V'lik nominal su pompası, 18V - 32V çalışma aralığı
Motor geniş bir gerilim ve sıcaklık aralığında kullanılabilse de, aşırı veya çok düşük gerilim ve sıcaklık motorun kullanım ömrünü etkileyecektir.Pompa çevresel ısı radyasyonuna maruz kalmamalıdır..

Orta sıvı: sıvı karışım (% 60'tan az glikoli olan su)


■Elektriksel parametreler

Bağlantı modeli ve ilgili elektrik özellikleri (Şekil 3'e bakın):

■PWM karakteri





Önerilen Kablo boyutu (% 3 gerilim düşüşüne dayanarak)
*Telin uzunluğu, pompadan bataryaya olan mesafeyi gösterir.



■Dikkat!
1. çalışma ortam sıcaklığı: -40°C-120°C, kurulum sırasında üç elemanlı katalizör, gaz boşaltma boru sistemi ve motora yakın olmaktan kaçınmaya çalışılmalıdır,çalışma ortamı sıcaklığını sağlamak.
2Su pompasının kurulum pozisyonu, pompanın kullanım ömrünü uzatmak için mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen tozlu ortamdan uzak pompa kullanın, toz hizmet ömrünü azaltmak için zararlıdır
5Su saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmak ve impeller-blok kaçının

■Performans parametresi

■Dış boyut
