Müşteriler İçin Değer Yaratmak. Dürüstlük ve Kazan-Kazan.
Menşe yeri: | Çin |
Marka adı: | junqi |
Sertifika: | IS9001, TS16949,CE |
Model numarası: | DKB80 |
Min sipariş miktarı: | 5 takım |
---|---|
Fiyat: | Negotialbe |
Ambalaj bilgileri: | ihracata uygun |
Teslim süresi: | sipariş bazında, |
Ödeme koşulları: | T / T, Western Union, PayPal |
Yetenek temini: | 1000set / ay |
model: | DKB80 Seris | Malzeme: | Alüminyum alaşımı |
---|---|---|---|
Voltaj: | 24VDC / 12VDC | güç: | 80W |
Anma akış hızı: | 1800L / H | Max Kafa: | 10m |
Uygulama: | Hibrit otobüs, elektrikli araçlar | teori: | Santrifüj pompası |
kullanım: | soğutma sıvısı | ||
Vurgulamak: | 80W Fırçasız DC Motor Su Pompası,12VDC bldc motor su pompası,12VDC Fırçasız DC Motor Su Pompası |
HEV veya elektrikli otomobil elektrikli su pompası, pil soğutma, soğutma suyu pompası, elektrikli araba pompası
DKB80 Serisi otomotiv Elektrikli su pompası
Yükseltme / sirkülasyon / Değişken frekans / Düşük gürültü / kalkan pompası / PWM kontrolü / sinyal geri bildirimi
♣ Uygulamalar
HEV (Hibrit Elektrikli Araç), EV (Elektrikli Araçlar), trenler, gemiler ve diğer ısıtma sirkülasyonu ve soğutma sirkülasyon sistemine uygulayın.
1. Hibrit Elektrikli Araç (HEV), Genişletilmiş Menzilli Elektrikli Araç (EREV) motor motoru ve kontrol sistemi soğutma döngüsü.
2. Saf elektrikli minibüs motor motoru ve kontrol sistemi soğutma döngüsü, akü yardımcı ısıtma ve soğutma döngüsü.
3. Turboşarj soğutma döngüsü.
4. Motor suyu soğutma döngüsü.
5. 12KW ön ısıtıcı su döngüsü.
6. Diğer soğutma sistemi kullanımı.
♣ Özellikler
♦ Tek kademeli santrifüj pompa
♦ Manyetik kuvvet aktarımı (kalkan pompa yapısı)
♦ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.
♦ Geniş çalışma sıcaklığı aralığı ile
♦ PWM sinyal hız kontrolü (isteğe bağlı PG sinyal geri bildirimi)
♦ Sabit akış kontrollü
♦ Ters polarite koruması
♦ Kuru çalışma koruması
♦ Aşırı Gerilim, aşırı akım koruması
♦ Aşırı yük, aşırı sıcaklık koruması
♦ Otomobil sınıfı elektronik bileşenler
♣ Teknik açıklama (sıvıyla temas eden parçalar)
Pompa kafası muhafazası: PPS + GF
Çark: PPS + GF
Kalkan boşluğu: PPS + GF
Mil yatağı: Karbon reçine kompozit malzemeler + zirkonya seramik rondela
Mil: içi boş paslanmaz çelik mil
Rotor: naylon enjeksiyon paketlenmiş
Conta halkası: EPDM
♣ Sürüş cihazı (motor dahil)
Sürüş elektromıknatıs: mıknatıs + naylon enjeksiyon paketlenmiş
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motorlu tel çerçeve: PPA + GF (beyaz)
Pompa gövdesi: alüminyum alaşım
Braket: SUS 304 paslanmaz çelik
Braket kasnağı: US 304 paslanmaz çelik + Sönümleme kauçuk halka
IP67 derecesine göre su geçirmez (en60529)
Konektör: 3 Pin veya 4Pins (PG sinyal geri beslemeli)
Meme çapı: 22,6 mm (iç çap: 16 mm)
♣ Model Özellikleri
DKB80-12A (SR / PG)
DKB80-24A (SR / PG)
Montaj braketi model son eki ile: SR (örneğin: DKB80-12ASR)
PG sinyali geri besleme pimi model son eki ile: PG (örneğin: DKB80-12APG)
♣ Montaj talimatı
DKB80 serisi pompalar önceden doldurulmuş gerektiren santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompayı önceden doldurduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.
1: Pompa, 30 saniye kuru çalışabilse bile kuru çalıştırılmamalıdır (30 saniye kuru çalışmadan sonra otomatik olarak durur), Kuru çalışma gürültü çıkarır ve ayrıca şaft ve şaft kovanının aşınmasını artırır.
2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).
4: Pompa, dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)
6: Bağlanan boru, havanın kolayca boşaltılmasını sağlamak için dikey olarak monte edilmeli (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 dereceden az kullanılmamalıdır
Dirsek (bkz. Şekil 2).
7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanmayın.
♣ Sıcaklık parametresi
Orta sıvı sıcaklığı: -40 ℃ ila + 120 ℃ (-40 ° F ila + 248 ° F)
Çalışma ortamı sıcaklığı: -40 ℃ ila + 100 ℃ (-40 ° F ila + 212 ° F)
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)
(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)
♣ Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilime ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
♣ Voltaj aralığı
Anma 12V su pompası, uygulanabilir aralık 9V - 16V
Anma 24V su pompası, uygulanabilir aralık 18V - 30V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilmesine rağmen aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz kalamaz.
Orta sıvı: saf su, sıvı karışım (% 60'ın altında glikol içeren su)
♣ Elektrik parametresi
Çalışma Gerilimi (VDC) | Anma Gücü (W) | Maksimum Akış (L / H) | Maksimum kafa (M) | Ağırlık (gr) |
9V-16V (12V) | 80 W | 1800L / H | 10 milyon | 750 g |
18V-30V (24V) | 80 W | 1800L / H | 10 milyon | 750 g |
♣ Konektör modeli ve Pimler
♣ Dikkat
1. Çalışma ortam sıcaklığı: -40 ℃ –120 ℃, montaj sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yaklaşmamaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın hizmet ömrünü uzatmak için su pompasının montaj konumu mümkün olduğunca düşük su seviyesine yakın olmalıdır.
3. Su direncini azaltmak için, tesisattaki borulardaki dirsek sayısını mümkün olduğunca azaltmak için, pompanın 20 cm yakınında dirsek olmamasına dikkat edin.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, kullanım ömrünü kısaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü kısaltmak için sıkışma ve pervane tarafından bloke edilmekten kaçının.
♣ Eğri grafiği
♣ Genel boyutlar

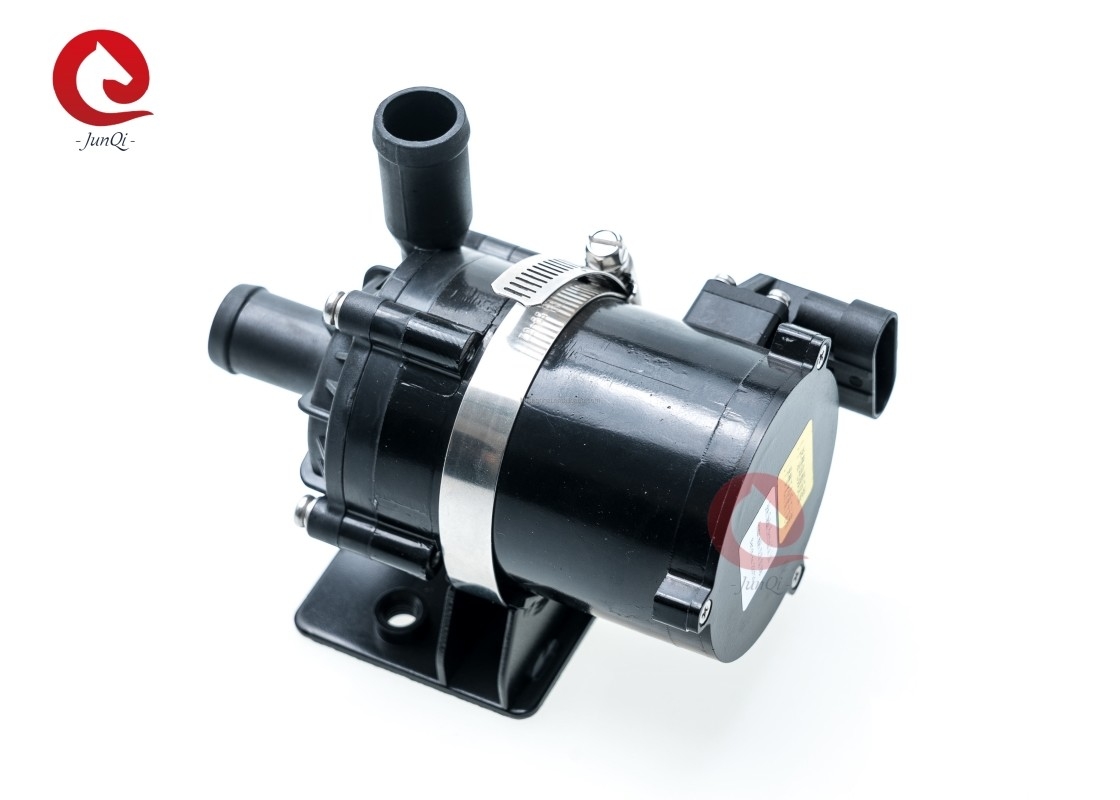

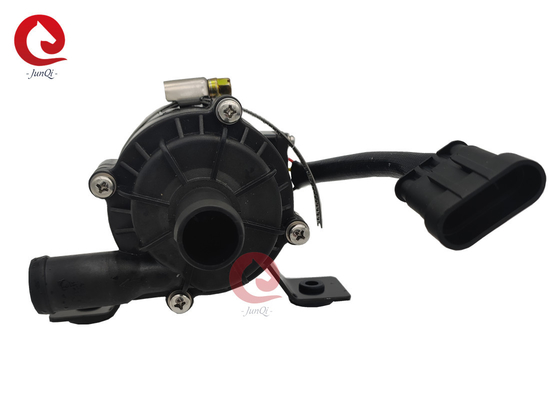

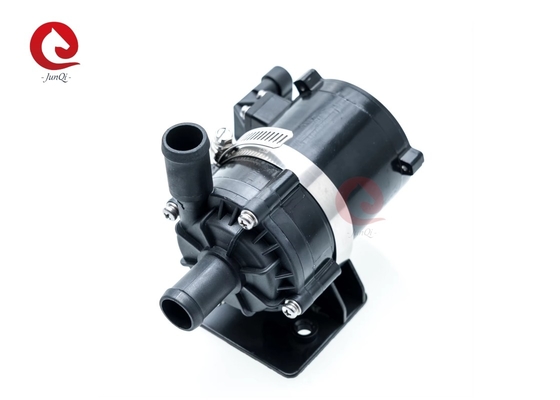

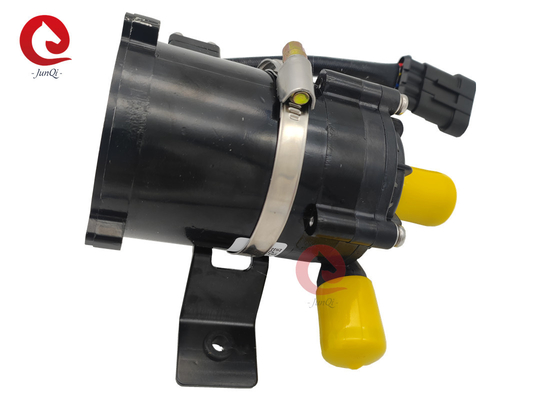

Soğutma Yardımcı 12 / 24VDC 80W Otomatik Elektrikli Su Pompası Resimleri |
