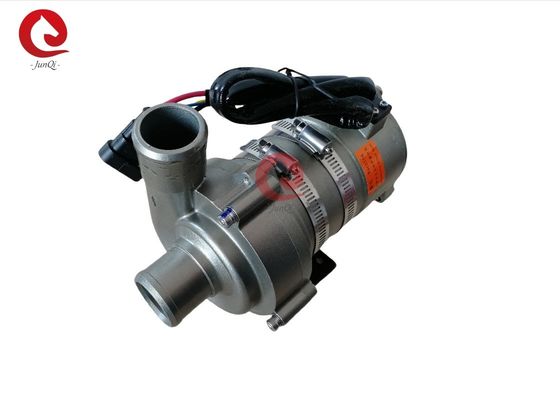

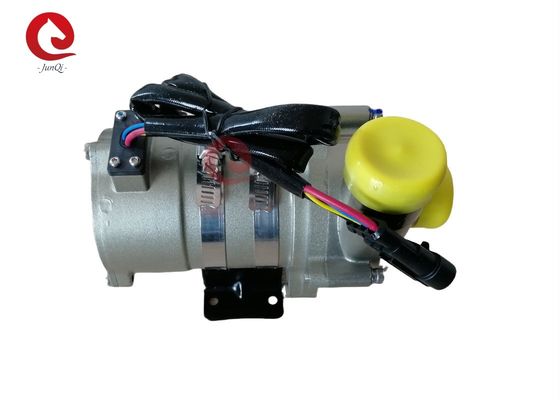

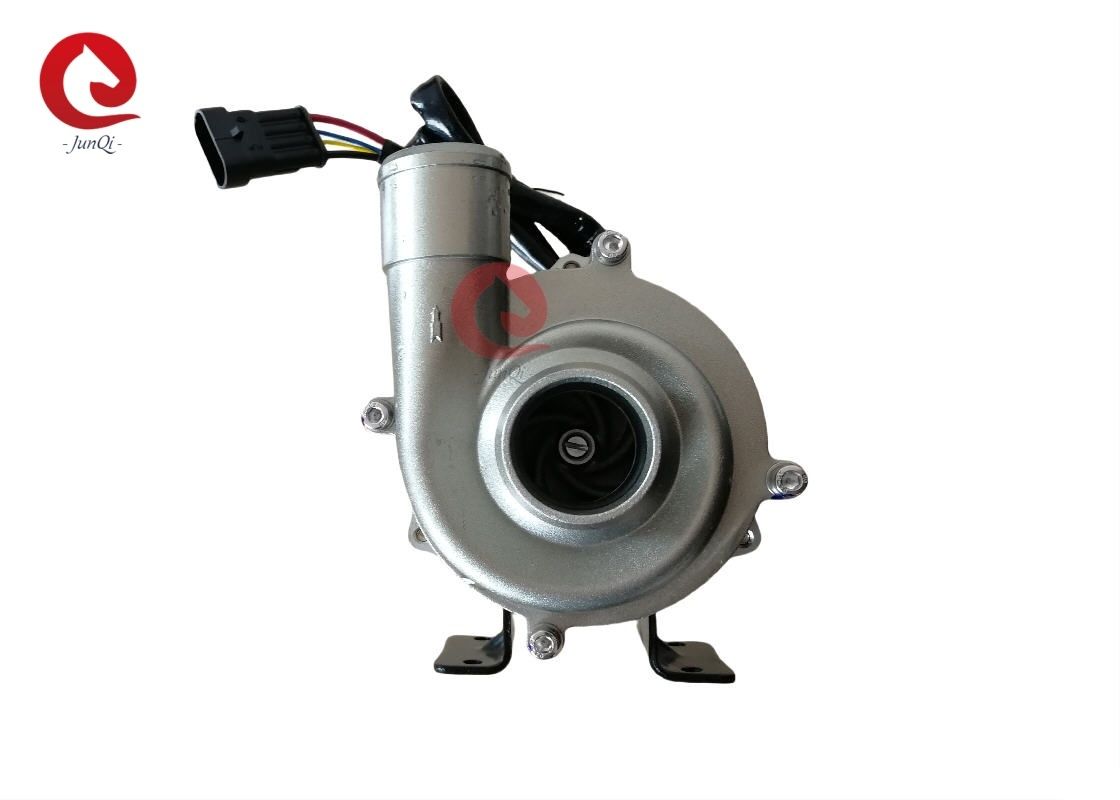

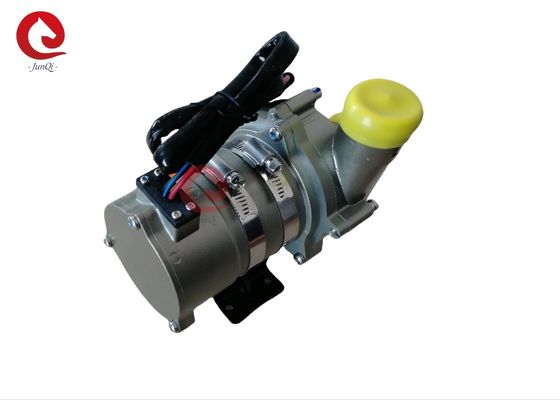

Fırçasız DC motor santrifüj pompa DC 24V 240W ağır hizmet tipi elektrikli su pompası, elektrikli otobüs, kamyon aküsü ve kontrolör soğutması için PWM ile
OWP-7000KL67 240W ağır hizmet tipi elektrikli su pompası, elektrikli otobüs/kamyon aküsü ve kontrolör soğutma sistemi için
■ Uygulamalar
Hibrit otobüs, hibrit yolcu aracı, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve
soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.
■ Özellikler
◆ Santrifüj pompa
◆ Manyetik kuvvet iletimi
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun hizmet ömrü.
◆ Geniş çalışma sıcaklığı aralığına sahip
◆ PWM sinyali hız kontrolü (isteğe bağlı)
◆ Teşhis sinyali çıkışı (isteğe bağlı)
◆ Sabit akış kontrolü ile
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası gövdesi: Döküm alüminyum alaşımları
Pervane: PPS+GF
Kalkan boşluğu: PPS+GF
Mil manşonu: Karborundum kompozit malzemeler
Mil: Paslanmaz çelik (3CR14) mil
Mıknatıs gövdesi: PPS plastik kapsülleme
Conta halkası: EPDM
■ Sürüş cihazı (Motor dahil)
Sürüş rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve eloksal + PE toz kaplama ile döküm alüminyum kasa.
Braket: çelik
Braket çemberi: US 304 paslanmaz çelik
IP67 derecesine (en60529) göre su geçirmezlik
Konnektör modeli: AMP282104-1 (eşleşen Fiş AMP282109-1)
Nozul çapı: 40mm (1,5 inç)
■ Montaj talimatı
OWP-7000KL67 serisi pompalar, önceden doldurulması gereken santrifüj pompalardır,
Pervanenin her zaman
sıvıya batırıldığından emin olmak için sistemin en düşük konumuna monte edilmiş pompa veya çalıştırmadan önce pompayı önceden doldurun.
1: Pompa kuru çalıştırılmamalıdır, 15 dakika kuru çalıştırabilse bile (15
dakika kuru çalıştıktan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültüye neden olur, ayrıca
mil ve mil manşonunda aşınmayı artırır.
2: Pompa girişini bağlayan önerilen çapta boru kullanın, daha küçük çapta bir boru kullanırsanız
hortum pompa girişi, Pompadaki negatif basınç nedeniyle, dış hava boru hattı yoluyla pompaya daha kolay girer,
bu, pompa performansının düşmesine neden olur ve ayrıca hava
kabarcıkları pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).
4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak monte edildiğinde, çıkış portu yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (havanın pervaneye sıkışması), su pompası çıkış portu
dikey veya pervanenin üst kısmında olmalıdır. (bkz. şekil 1)
6: Bağlantı borusu dikey olarak monte edilmelidir (veya 20 cm'de dirsek yok) havanın
kolayca tahliye edilmesi için, çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. şekil 2).
7: Deniz suyu veya diğer ağır kirlilik içeren büyük taneli safsızlık sıvısı sıvı olarak kullanılamaz
ortam .
Sıcaklık parametresi
Orta sıvı sıcaklığı: -40
℃
ila +85Hizmet ömrü, nominal voltaj ve 36'ya göre 20.000 saatten fazladır(-40°F ila + 185°F) Hizmet ömrü, nominal voltaj ve 36'ya göre 20.000 saatten fazladır℃
ila +120Hizmet ömrü, nominal voltaj ve 36'ya göre 20.000 saatten fazladır(-40°F ila +248°F) Hizmet ömrü, nominal voltaj ve 36'ya göre 20.000 saatten fazladır:
-40℃ ila +70Hizmet ömrü, nominal voltaj ve 36'ya göre 20.000 saatten fazladır(-40°F ila +158°F) Hizmet ömrü, nominal voltaj ve 36'ya göre 20.000 saatten fazladır℃
, ancak hizmet ömrünü kısaltacaktır) sıcaklığı. Sistem basıncı
Çalışma Gerilimi℃
(212°F). Hizmet ömrü, nominal voltaj ve 36'ya göre 20.000 saatten fazladır℃
(86°F) ortam sıcaklığı. ■
Gerilim aralığı
Çalışma GerilimiMotor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de, aşırı veya çok
düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa
termal radyasyon ortamına maruz bırakılamaz.
Orta sıvı: sıvı karışımı (Su, %60'ın altında glikol ile)
■
Elektriksel parametre
Çalışma Gerilimi(VDC)
|
Nominal Güç
(W)
|
Nominal Akış
(L/H)
|
Boyutlar
(mm)
|
Ağırlık
(g)
|
24V(18V-32V)
240W
|
| Q=2800L/H, |
H |
≥16M
190*90*1572200g
|
Konnektör modeli ve ilgili elektriksel özellikler (bkz. şekil 3): |
AMP282104 |
(Eşleşen Fiş AMP282109-1)
|
1
2
|
+24V |
GND |
| Tel kalınlığı |
Kullanılan en uzun tel |
| * |
24V
■ |
| |
16m |
| 2,5 mm² |
25m |
| 3 mm² |
31m |
| 4 mm² |
40m |
|
Önerilen Tel boyutu ( %3 voltaj düşüşüne göre) |
* |
Telin uzunluğu, pompadan aküye olan mesafeyi ifade eder
■ Dikkat Edilmesi Gerekenler
Dış boyut
2. Su pompasının montaj konumu, pompanın hizmet ömrünü uzatmak için mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzak kullanın, toz hizmet ömrünü azaltmak için zararlıdır
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için tıkanmayı ve pervane tıkanmasını önleyin
■
Performans parametresi
Dış boyutÜrün Etiketleri:
- 24VDC OWP-7000KL67 Yüksek Basınçlı Otomatik Elektrikli Su Pompası Maksimum Akış 5500L / H BYD YUTONG BEV Otobüs için
