model: | OWP-SH120-CAN | Malzeme: | Alüminyum alaşımı |
---|---|---|---|
Voltaj: | 24VDC / 12VDC | güç: | 120W |
Anma akış hızı: | 900L / H, | Max Kafa: | 11,5 milyon |
Uygulama: | Hibrit otobüs, elektrikli araçlar | İletişim: | CAN veri yolu |
kullanım: | soğutma sıvısı | ||
Vurgulamak: | ISO9001 Fırçasız DC Motor Su Pompası,ISO9001 ara soğutucu su pompası,11.5M Fırçasız DC Motor Su Pompası |

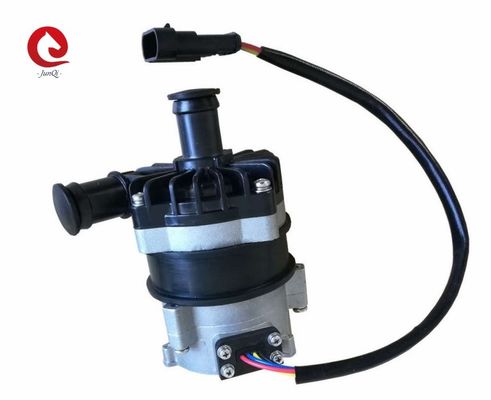

CAN arayüzü ile 12V / 24V DC Hibrit Elektrikli Araç İçin Yüksek Verimli Elektrikli Soğutucu fırçasız su Pompası
Güçlendirme / sirkülasyon / Değişken frekans / Düşük gürültü / kalkan pompası / CAN BUS
■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler ve gemiler ile diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.
■ Özellikler
◆ Santrifüj pompa
◆ Manyetik kuvvet aktarımı (kalkan pompa yapısı)
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.
◆ Geniş çalışma sıcaklığı aralığı ile
◆ PWM sinyal hız kontrolü
◆ Sabit akış kontrollü
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)
Pompa kafası muhafazası: PPS + GF
Çark: PPS + GF
Kalkan boşluğu: PPS + GF
Mil kovanı: Karbon reçine kompozit malzemeler
Mil: paslanmaz çelik mil
Mıknatıs muhafazası: naylon plastik kapsülleme
Conta halkası: EPDM
■ Sürüş cihazı (motor dahil)
Sürüş elektromıknatıs: naylon plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa muhafazası: Kumlama ve emprenye işlemi ile döküm alüminyum kasa
Braket: Toz kaplamalı çelik
Braket kasnağı: # 304 paslanmaz çelik + Sönümleme kauçuk halka
IP67 derecesine göre su geçirmez (en60529)
Bağlayıcı modeli: 174359-2 (eşleşen Fiş 174357-2)
Meme çapı: 22,6 mm (iç çap: 16 mm)
■ Model Özellikleri
OWP-SH120-12ASR
Montaj braketi model son eki ile 12V DC: 12ASR
■ Montaj talimatı
OWP-SH120 serisi pompalar, önceden doldurulmuş gerektiren santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompayı önceden doldurduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.
1: Pompa, 30 saniye kuru çalışabilse bile kuru çalıştırılmamalıdır (30 saniye kuru çalışmadan sonra otomatik olarak durur), Kuru çalışma gürültü çıkarır ve ayrıca şaft ve şaft kovanının aşınmasını artırır.
2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).
4: Pompa, dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)
6: Bağlanan boru, havanın kolayca boşaltılmasını sağlamak için dikey olarak monte edilmeli (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 dereceden az kullanılmamalıdır
Dirsek (bkz. Şekil 2).
7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız.
■ Sıcaklık parametre
Orta sıvı sıcaklığı: -40 ℃ ila + 100 ℃ (-40 ° F ila + 212 ° F)
Çalışma ortamı sıcaklığı: -40 ℃ ila + 120 ℃ (-40 ° F ila + 248 ° F)
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F) (100 ℃'ye kadar, ancak hizmet ömrünü kısaltacaktır)
■ Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilime ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
■ Voltaj aralığı
Anma 12V su pompası, uygulanabilir aralık 9V - 16V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilmesine rağmen aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz kalamaz.
Orta sıvı: saf su, sıvı karışım (% 60'ın altında glikol içeren su)
■ Elektriksel parametre
Çalışma Voltajı (VDC) |
Anma gücü (W) |
Anma akışı (L / H) |
Boyutlar (mm) |
Ağırlık (g) |
9V-16V (12V) | 120 W | Q = 900L / HH = 11,5 milyon | 129 * 107 * 80 | 750 g |
Konektör modeli ve ilgili elektriksel özellikler (bkz.Şekil 3):
AMP282106-1 | 1 (Kırmızı) | 2 (Sarı) | 3 (Mavi) | 4 (Siyah) |
(eşleşen Fiş AMP282109-1) | + 12V | PWM | Arıza geri bildirimi | GND |
■PWM karakteri
Görev döngüsü | Açıklama | Açıklama: 1: PWM görev döngüsü metrik hatası% 2 2: PWM voltajı: 12VDC, frekans: 1 KHz 3: Önerilen PWM durdurma görevi:% 10 Tam hız için önerilen görev döngüsü olarak 4:% 0,% 95 |
% 0 ≤ görev≤% 7 | varsayılan çıktı(Max hız) | |
% 7 ≤ görev≤% 12 | PWM modu (durdur) | |
% 13 ≤ görev≤% 85 | PWM modu (Doğrusal hız kontrol aralığı) | |
% 86 ≤ görev≤% 100 | PWM modu (maksimum hız sınırı) |
