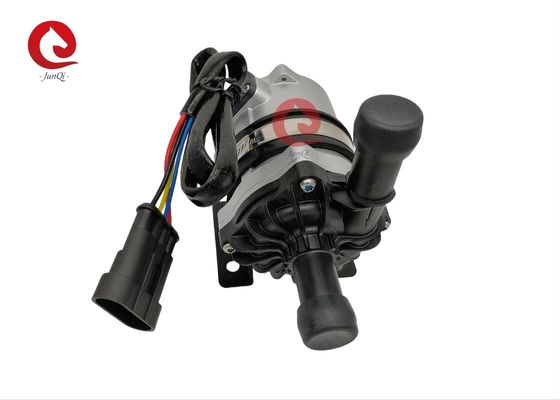

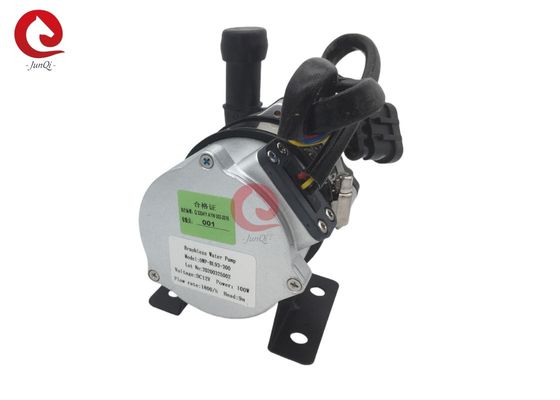

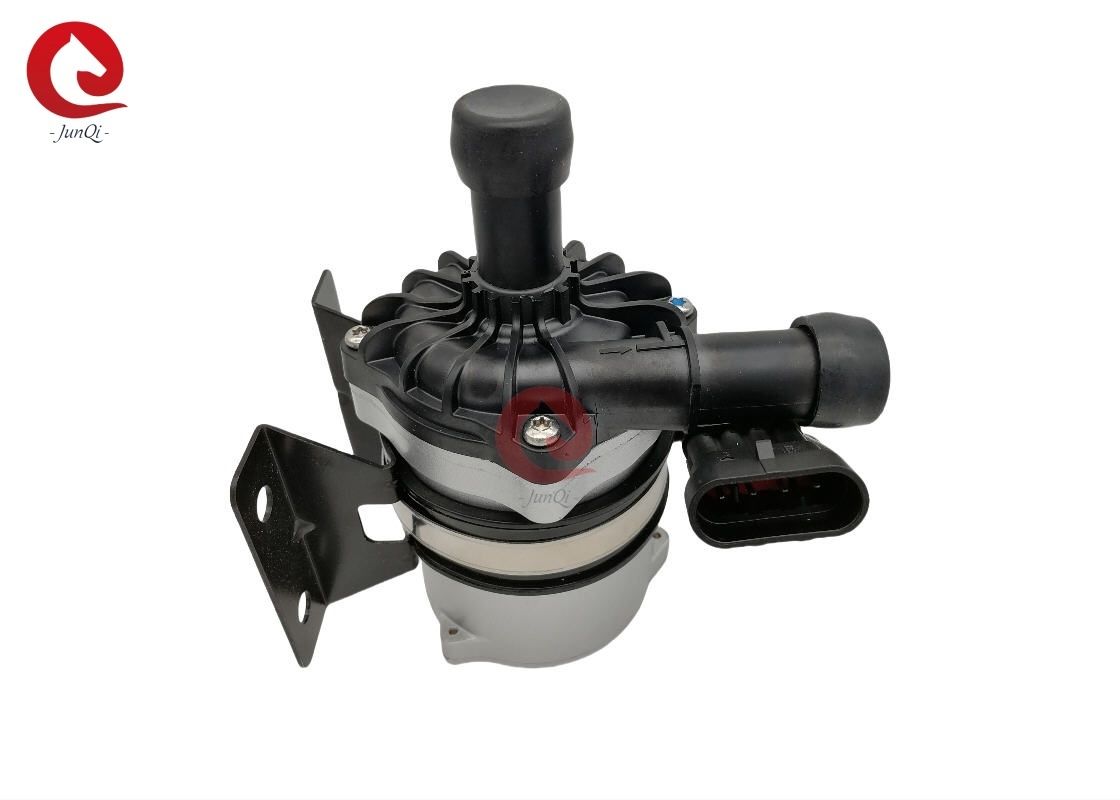

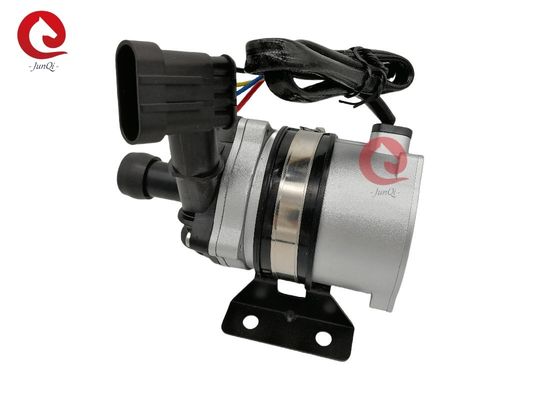

24V 100W Fırçasız DC Motor Su Pompası PWM Kontrol Glikol Hatası Teşhis Colant Pompası

OWP-BL93-301 elektrikli su pompası 24V DC 1800L/M, H=9M, 100W BLDC su pompası PWM kontrolü ile

Takviye/sirkülasyon/Değişken frekanslı/Düşük gürültülü/kalkanlı pompa/PWM kontrolü/ Arıza geri bildirimi

OWP-BL93-301 PWM Kontrollü ve Hata Teşhisli 100W BLDC Su Pompası soğutma pompası, glikol pompası, bldc su pompası

■ Uygulamalar
Hibrid otobüs, hibrit yolcu arabası, elektrikli araçlar, trenler ve gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.

■ Özellikler
◆Manyetik kuvvet iletimi (kalkanlı pompa yapısı) Santrifüj pompa
◆Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun hizmet ömrü.
◆Geniş çalışma sıcaklığı aralığına sahip
◆PWM sinyali hız kontrolü
◆Sabit akış kontrolü ile
◆Ters polarite koruması
◆Kuru çalışma koruması
◆Aşırı Gerilim, aşırı akım koruması
◆Aşırı yük, aşırı sıcaklık koruması

■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası gövdesi: PPS+GF
Çark: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: Karbon reçine kompozit malzemeler
Mil: paslanmaz çelik mil
Mıknatıs muhafazası: naylon plastik kapsülleme
Mühür halkası: EPDM

■ Sürüş cihazı (Motor dahil)
Sürüş elektromıknatısı: naylon plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve emprenye işlemi ile döküm alüminyum kasa

Braket: Toz kaplamalı çelik
Braket çemberi: US 304 paslanmaz çelik + Sönümleme kauçuk halka
IP68 derecesine göre su geçirmezlik (en60529)
Konnektör modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)
Meme çapı: 22,4 mm (iç çap: 16 mm)

■ Model Özellikleri
OWP-BL93-301 (24VDC)
■ Montaj talimatı
OWP-BL93-300 serisi pompalar, önceden doldurulması gereken santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya batırıldığından emin olmak için sistemin en düşük konumuna monte edilir veya güç verilmeden önce pompa önceden doldurulur.
1: Pompa, 30 saniye boyunca kuru çalışabilse bile (30 saniye kuru çalıştıktan sonra otomatik olarak duracaktır), kuru çalıştırılmamalıdır. Kuru çalıştırma gürültüye neden olur, ayrıca mil ve mil kovanında aşınmayı artırır.

2: Pompa girişini bağlayan önerilen çapta boru kullanın, daha küçük çaplı bir hortum pompa girişi kullanırsanız, pompadaki negatif basınç nedeniyle, dış hava boru hattı yoluyla pompaya daha kolay girer, bu da pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında, çark saat yönünde döner (çıkış portundaki oka bakın).

4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak monte edildiğinde, çıkış portu yukarı doğru olmalıdır.

5: Kuru çalışmayı önlemek için (hava çarkta sıkışır), su pompası çıkış portu dikey veya çarkın üst kısmında olmalıdır. (bkz. şekil 1)

6: Bağlantı borusu dikey olarak monte edilmelidir (veya 20 cm'de dirsek yok) havanın kolayca tahliye edilmesi için, çıkış borusu 90 dereceden az kullanılmamalıdır
Dirsek (bkz. şekil 2).

7: Sıvı ortam olarak deniz suyu veya büyük taneli yabancı madde içeren diğer ağır kirlilikleri kullanamazsınız.

Sıcaklık parametre
Orta sıvı sıcaklığı: -40℃ ila +85℃ (-40°F ila + 185°F)
Çalışma ortam sıcaklığı: -40℃ ila +85℃ (-40°F ila +185°F) Nem ≤%90
Depolama sıcaklığı: -40℃ ila +70℃ (-40°F ila +158°F) (100 ℃'ye kadar, ancak hizmet ömrünü kısaltacaktır)
■ Sistem basıncı
-0,2 ila 2,5 bar (100℃ (212°F).
Hizmet ömrü, nominal voltaj ve 36℃(86°F) ortam sıcaklığına göre 20.000 saatten fazladır.
■ Gerilim aralığı
Nominal 12V su pompası, çalışılabilir aralık 9V - 16V
Nominal 24V su pompası, çalışılabilir aralık 18V - 30V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de, aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz bırakılamaz.

Orta sıvı: saf su, sıvı karışımı (60% glikolden az su)


■ Elektriksel parametre

Konnektör modeli ve ilgili elektriksel özellikleri (bkz. şekil 3):

■PWM karakteri

■ Dikkat Edilmesi Gerekenler
1. Çalışma ortam sıcaklığı:-40℃--85℃, kurulum sırasında üç elementli katalitik, gaz deşarj boru sistemi ve motora yakın olmaktan kaçınılmalı, çalışma ortam sıcaklığını sağlayın.
2. Su pompasının montaj konumu, pompanın hizmet ömrünü uzatmak için mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzak kullanın, toz hizmet ömrünü azaltmak için zararlıdır
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmayı ve çarkın tıkanmasını önleyin
■ Performans parametresi

• Dış boyut
•
•
•
