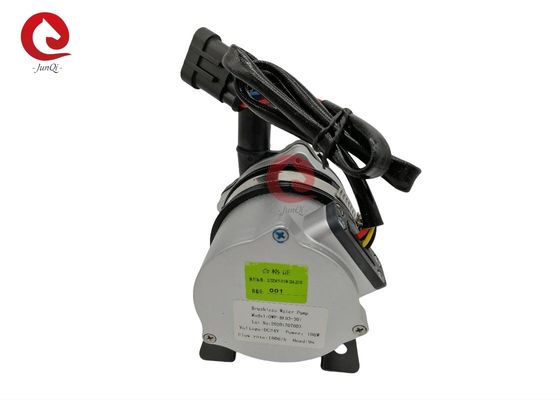

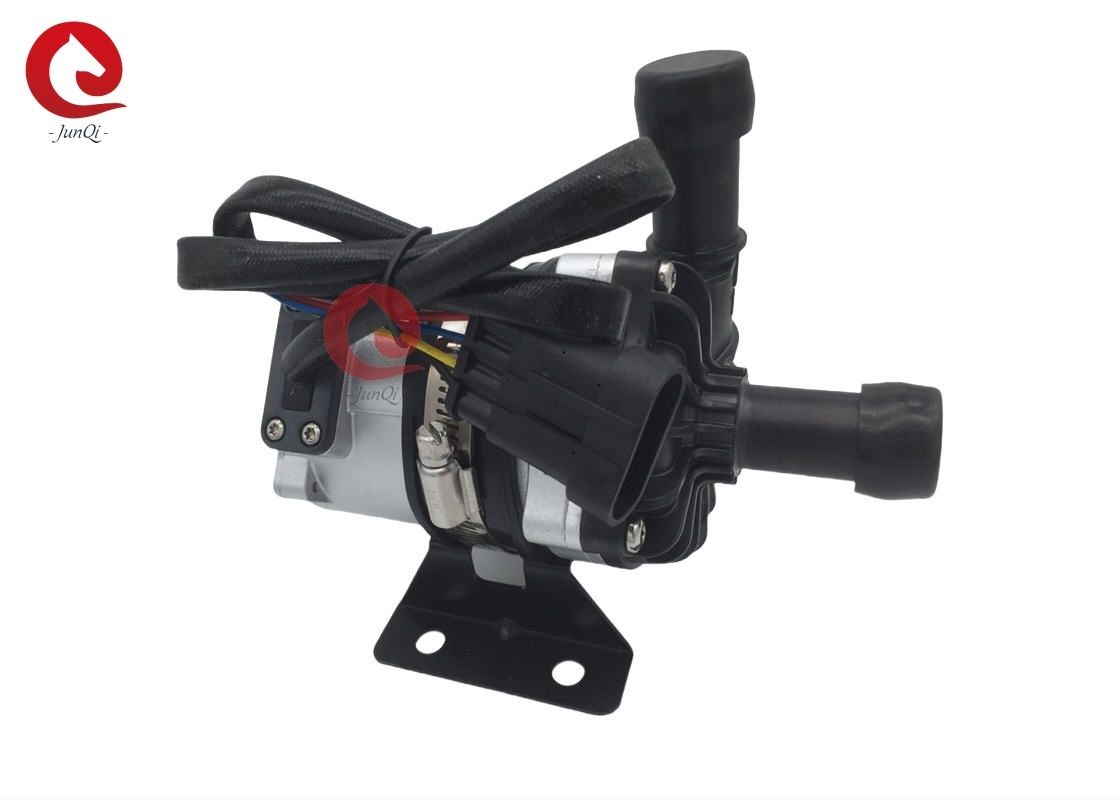

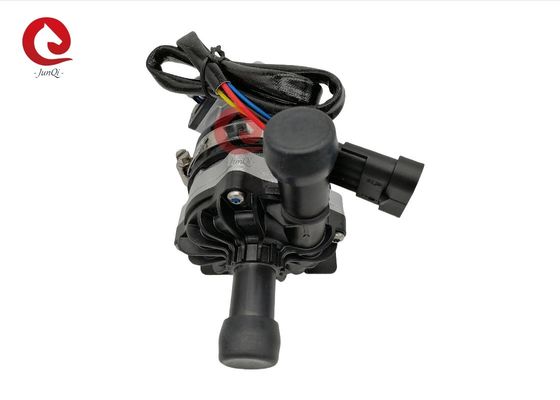

24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü

24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü

  • 24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü
  • 24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü
  • 24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü
  • 24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü
24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: junqi
Sertifika: IS9001, TS16949,CE
Model numarası: OWP-BL93-301
Ödeme & teslimat koşulları:
Min sipariş miktarı: 5 takım
Fiyat: Negotialbe
Ambalaj bilgileri: ihracata uygun
Teslim süresi: sipariş bazında,
Ödeme koşulları: T / T, Western Union, PayPal
Yetenek temini: 1000set / ay
İletişim
Detaylı ürün tanımı
model: OWP-BL93-301 Malzeme: Alüminyum alaşımı
Voltaj: 24VDC güç: 100W
Anma akış hızı: 1800L / H, Max Kafa: 9m
Uygulama: Hibrit otobüs, elektrikli araçlar kullanım: soğutma sıvısı
Vurgulamak:

9M araç elektrikli su pompası

,

24VDC fırçasız dc pompa

,

24VDC araç elektrikli su pompası

OWP-BL93-301 elektrikli su pompası 24V DC 1800L / M, H = 9M, PWM kontrollü 100W BLDC su pompası

Yükseltme / sirkülasyon / Değişken frekans / Düşük gürültü / kalkan pompası / PWM kontrolü / Arıza geri bildirimi







OWP-BL93-301 PWM Kontrol ve Hata Teşhisli 100W BLDC Su Pompası colant pompası, glikol pompası, bldc su pompası

■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler ve gemiler ile diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.

■ Özellikler
◆ Manyetik kuvvet aktarımı (kalkan pompa yapısı) Santrifüj pompa
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.
◆ Geniş çalışma sıcaklığı aralığı ile
◆ PWM sinyal hız kontrolü
◆ Sabit akış kontrollü
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması

■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)
Pompa kafası muhafazası: PPS + GF
Çark: PPS + GF
Kalkan boşluğu: PPS + GF
Mil kovanı: Karbon reçine kompozit malzemeler
Mil: paslanmaz çelik mil
Mıknatıs muhafazası: naylon plastik kapsülleme
Conta halkası: EPDM

■ Sürüş cihazı (motor dahil)
Sürüş elektromıknatıs: naylon plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa muhafazası: Kumlama ve emprenye işlemi ile döküm alüminyum kasa

Braket: Toz kaplamalı çelik
Braket kasnağı: US 304 paslanmaz çelik + Sönümleme kauçuk halka
IP68 derecesine göre su geçirmez (en60529)
Bağlayıcı modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)
Meme çapı: 22,4 mm (iç çap: 16 mm)

Model Özellikleri
OWP-BL93-301 (24VDC)
Montaj talimatı
OWP-BL93-300 serisi pompalar, önceden doldurulmuş gerektiren santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompayı önceden doldurduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.

1: Pompa, 30 saniye kuru çalışabilse bile kuru çalıştırılmamalıdır (30 saniye kuru çalışmadan sonra otomatik olarak durur), Kuru çalışma gürültü çıkarır ve ayrıca şaft ve şaft kovanının aşınmasını artırır.

2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).

4: Pompa, dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.

5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)

6: Bağlanan boru, havanın kolayca boşaltılmasını sağlamak için dikey olarak monte edilmeli (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 dereceden az kullanılmamalıdır
Dirsek (bkz. Şekil 2).

7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız.
24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü 0
Sıcaklık parametre
Orta sıvı sıcaklığı: -40 ℃ ila + 85 ℃ (-40 ° F ila + 185 ° F)
Çalışma ortamı sıcaklığı: -40 ℃ ila + 85 ℃ (-40 ° F ila + 185 ° F) Nem ≤% 90
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F) (100 ℃'ye kadar, ancak hizmet ömrünü kısaltacaktır)
Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilime ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
Voltaj aralığı
Anma 12V su pompası, uygulanabilir aralık 9V - 16V
Anma 24V su pompası, uygulanabilir aralık 18V - 30V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilmesine rağmen aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz kalamaz.

Orta sıvı: saf su, sıvı karışım (% 60'ın altında glikol içeren su)


Elektriksel parametre

Çalışma Voltajı

(VDC)

Anma gücü

(W)

Anma akışı

(L / H)

Boyutlar

(mm)

Ağırlık

(g)

18-30V (24V)

100 W Q = 1800L / HH = 9 milyon 148 * 90 * 132 1.12kg









Konektör modeli ve ilgili elektriksel özellikler (bkz.Şekil 3):

AMP282106-1 1 (Siyah) 2 (Sarı) 3 (Mavi) 4 (Siyah)
(eşleşen Fiş
AMP282109-1)
GND Arıza geri bildirimi PWM + 24V







24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü 1
PWM karakteri
24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü 2



Görev döngüsü Açıklama Açıklama:
1: PWM görev döngüsü metrik hatası% 2
2: PWM voltajı: 24VDC / 12VDC (pompa voltajıyla aynı)
frekans: 50-1000KHz
3: Önerilen PWM durdurma görevi:% 10
4: PWM bağlantısı kesildiği için önerilen% 0 görev
% 0 ≤ görev≤% 10 Durma durumu
% 11 ≤ görev≤% 55 Min hız koşu
% 56 ≤ görev≤% 90 PWM modu
(Doğrusal hız kontrol aralığı)
% 91 ≤ görev≤% 100 Maksimum hızda çalışıyor


24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü 3
Dikkat
1. Çalışma ortam sıcaklığı: -40 ℃ - 85 ℃, montaj sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yaklaşmamaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın hizmet ömrünü uzatmak için su pompasının montaj konumu mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, kullanım ömrünü kısaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, sıkışmayı önleyin ve pompanın hizmet ömrünü kısaltmak için pervane tıkalı
Performans parametresi
24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü 4

  • Dış boyut
  • 24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü 5
  • 24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü 6
  • 24VDC 1800L / M 9M 100W BLDC Araç Elektrikli Su Pompası PWM Kontrolü 7
