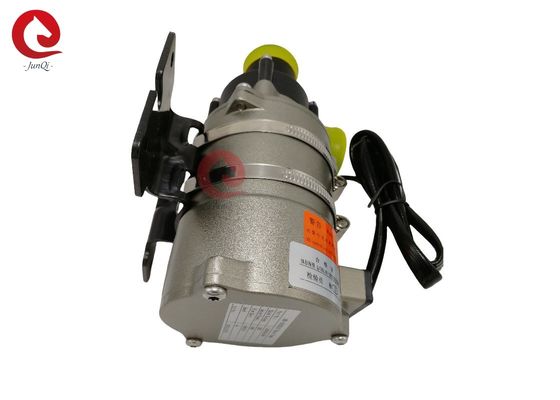

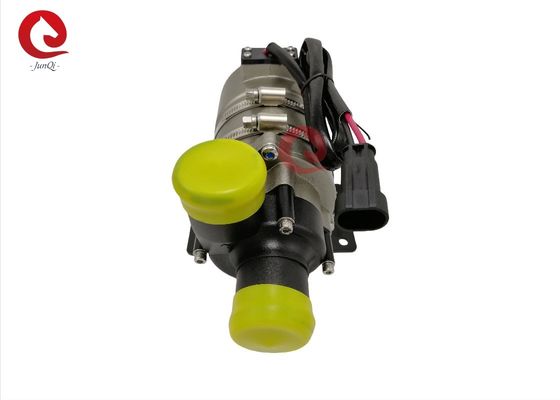

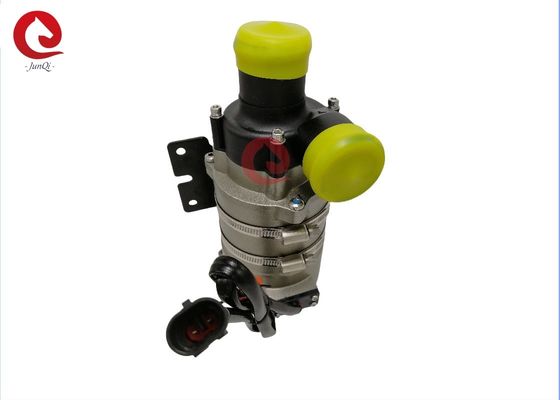

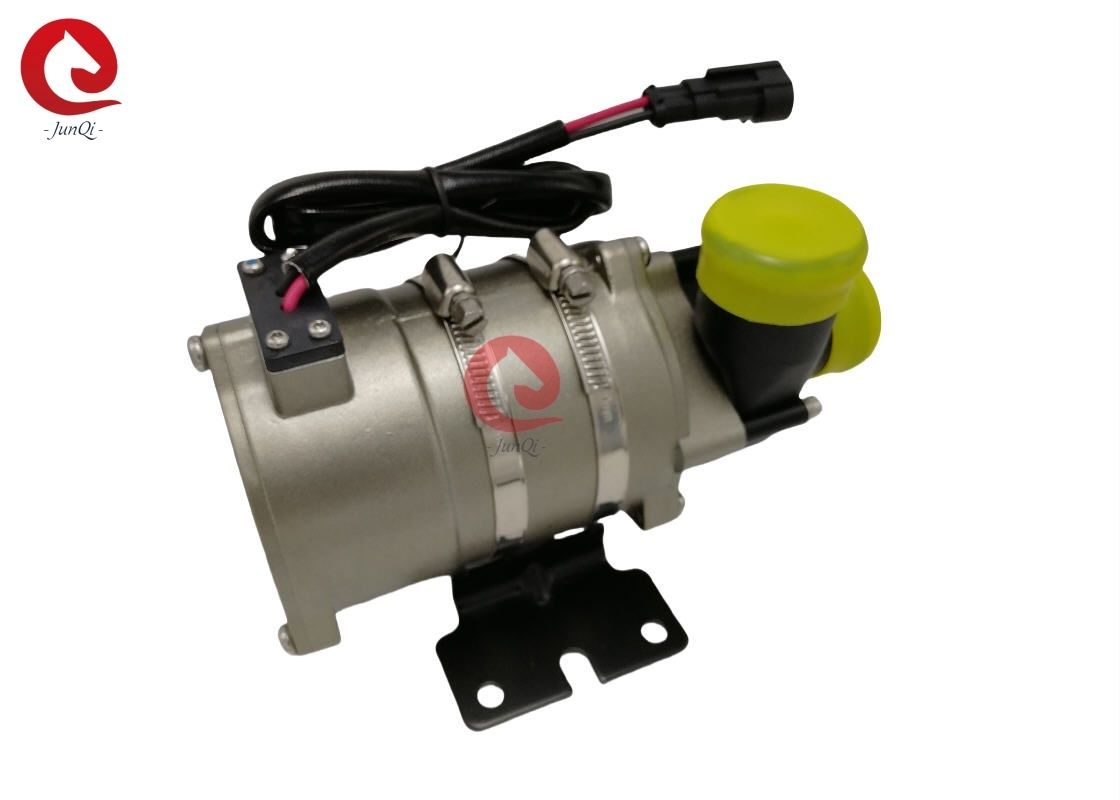

OWP-6000KL67 SERİSİ fırçasız DC su pompası
Takviye/dolaşım/Değişken frekanslı/Düşük gürültülü/santrifüj pompa
PWM kontrolü/sinyal geri bildirimi
■ Uygulamalar
Hibrit otobüs, hibrit yolcu arabası, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve
soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.
■ Özellikler
◆Santrifüj pompa
◆Manyetik kuvvet iletimi
◆Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun hizmet ömrü.
◆Geniş çalışma sıcaklığı aralığına sahip
◆PWM sinyal hız kontrolü (isteğe bağlı)
◆Teşhis sinyali çıkışı (isteğe bağlı)
◆Sabit akış kontrolü ile
◆Ters polarite koruması
◆Kuru çalışma koruması
◆Aşırı Gerilim, aşırı akım koruması
◆Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası gövdesi: PPS+GF
Pervane: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: karborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM
■ Sürüş cihazı (Motor dahil)
Sürüş rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve eloksal + PE toz kaplama ile döküm alüminyum kasa.
Braket: çelik
Braket çemberi: US 304 paslanmaz çelik
IP67 derecesine göre su geçirmezlik (en60529)
Konektör modeli: AMP282104-1 (eşleşen Fiş AMP282109-1)
Nozul çapı: 40mm (1,5 inç)■ Montaj talimatı
OWP-6000KL serisi pompalar, önceden doldurulması gereken santrifüj pompalardır,
Pervanenin her zaman
sıvıya batırıldığından emin olmak için pompa sistemin en düşük konumuna monte edilir veya çalıştırmadan önce pompa önceden doldurulur.
1: Pompa kuru çalıştırılmamalıdır, 15 dakika kuru çalışabilse bile (15
dakika kuru çalıştıktan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültüye neden olur, ayrıca
mil ve mil kovanında aşınmayı artırır.
2: Pompa girişini bağlayan önerilen çapta boru kullanın, daha küçük çapta kullanırsanız
hortum pompa girişi, Pompadaki negatif basınç nedeniyle, dış hava boru hattı yoluyla pompaya daha kolay girer, bu da pompa performansının düşmesine neden olur ve ayrıca hava
kabarcıkları pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).
4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak monte edildiğinde, çıkış portu yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (hava pervaneye sıkışır), su pompası çıkış portu
dikey veya pervanenin üst kısmında olmalıdır. (bkz. şekil 1)
6: Bağlantı borusu dikey olarak monte edilmelidir (veya 20 cm'de dirsek yok) havanın
kolayca tahliye edilmesi için, çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. şekil 2).
7: Deniz suyu veya büyük tanecikli kirlilik içeren diğer ağır kirlilik sıvıları sıvı olarak kullanılamaz
ortam .
■ Sıcaklık parametresi
Ortam sıvı sıcaklığı: -40℃ ila +85℃ (-40°F ila + 185°F)
Çalışma ortam sıcaklığı: -40℃ ila +120℃ (-40°F ila +248°F)
Depolama sıcaklığı: -40℃ ila +70℃ (-40°F ila +158°F)
(100 ℃'ye kadar, ancak hizmet ömrünü kısaltacaktır)
■ Sistem basıncı
-0,2 ila 2,5 bar (100℃ (212°F).
Hizmet ömrü, nominal voltaj ve 36℃(86°F) ortam sıcaklığına göre 20.000 saatten fazladır.
■ Gerilim aralığı
Nominal 24V su pompası, çalışılabilir aralık 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de, aşırı veya çok
düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa
termal radyasyon ortamına maruz bırakılamaz.
Ortam sıvısı: sıvı karışımı (Su, %60'ın altında glikol ile)
■ Elektriksel parametre
Çalışma Gerilimi
(VDC)
Nominal Güç
(W)
|
Nominal Akış
(L/H)
|
Boyutlar
(mm)
|
Ağırlık
(g)
|
18-32v (24V)
190W
|
Q=6000L/H,
H
|
| ≥ |
4m |
202*90*105
1700gKonektör modeli ve ilgili elektriksel özellikleri (bkz. şekil 3):AMP282104
|
(Eşleşen Fiş AMP282109-1 |
1 |
2
|
+24VDC
GND
|
Önerilen Tel boyutu ( %3 voltaj düşüşüne göre) |
Tel kalınlığı |
| Kullanılan en uzun tel |
24v |
1,5 mm²
| 16m |
2,5 mm² |
| |
25m |
|
3 mm²
|
31m |
|
4 mm²
|
40m |
|
* Telin uzunluğu, pompadan aküye olan mesafeyi ifade eder
|
■ Dikkat Edilmesi Gerekenler |
|
1. Çalışma ortam sıcaklığı: -40℃--120℃, kurulum sırasında üç elemente yakın olmaktan kaçınılmalıdır
|
katalitik, gaz deşarj boru sistemi ve motor, çalışma ortamını sağlayın |
sıcaklık.
2. Su pompasının montaj konumu, pompanın hizmet ömrünü uzatmak için mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzak kullanın, toz hizmeti azaltmak için zararlıdır
ömür
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmayı ve pervanenin tıkanmasını önleyin
■
Performans parametresi
Dış boyut:
