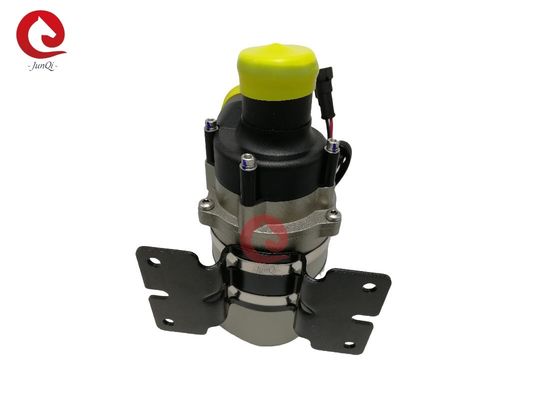

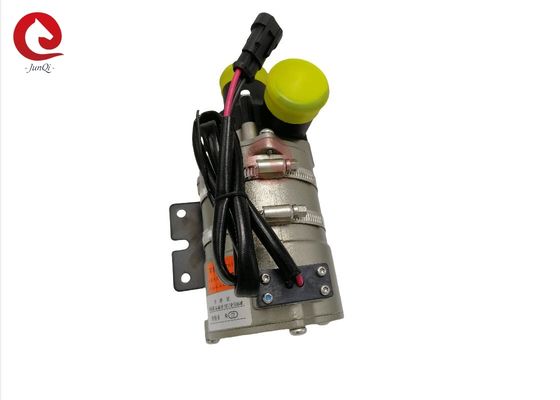

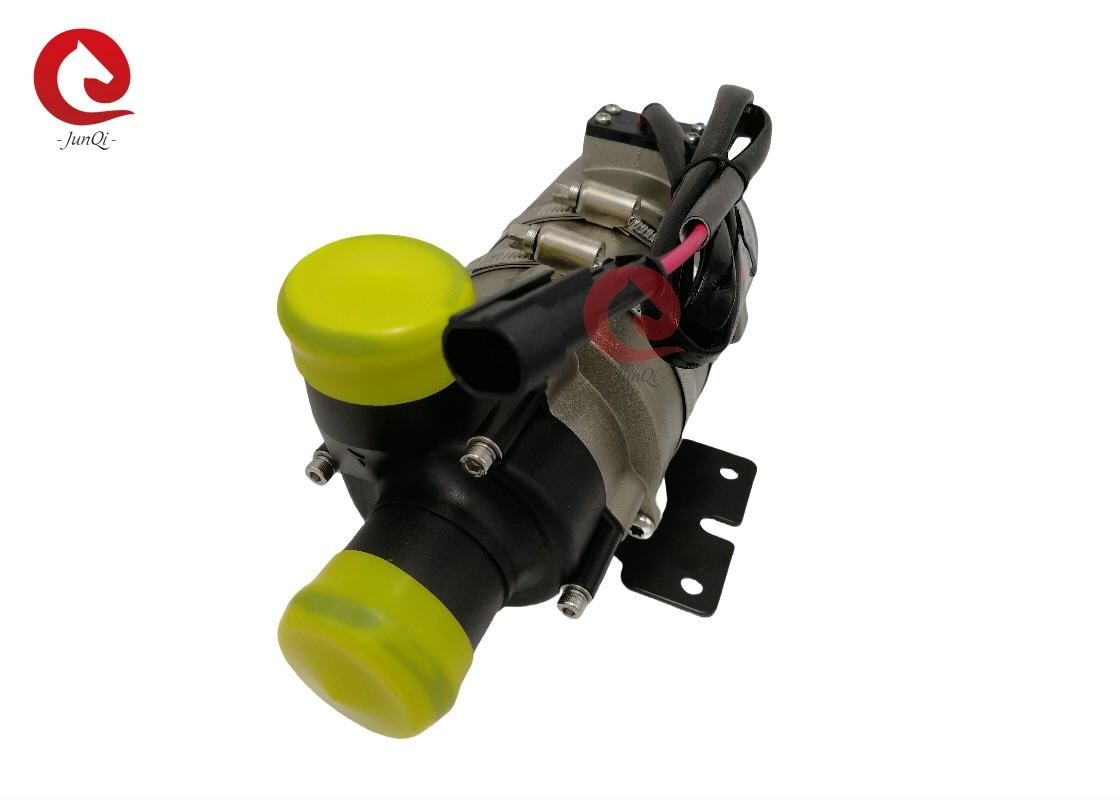

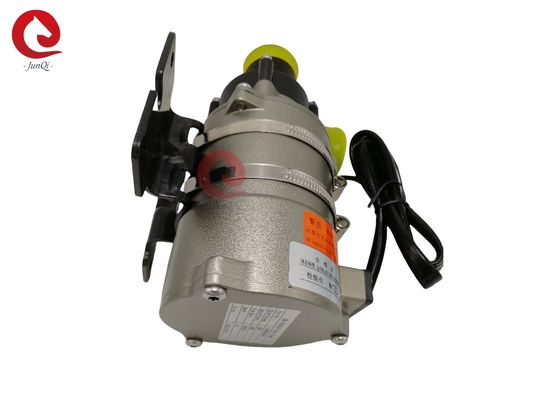

OWP-6000KL67 SERİSİ fırçasız DC su pompası
Güçlendirme / sirkülasyon / Değişken frekans / Düşük gürültü / santrifüj pompa
PWM kontrolü / sinyal geri bildirimi
■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)
Pompa kafası muhafazası: PPS + GF
Çark: PPS + GF
Kalkan boşluğu: PPS + GF
Mil kovanı: karborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM
■ Sürüş cihazı (motor dahil)
Tahrik rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve eloksal + PE toz boya ile döküm alüminyum kasa.
Dirsek: çelik
Braket kasnağı: US 304 paslanmaz çelik
IP67 derecesine göre su geçirmez (en60529)
Bağlayıcı modeli: AMP282104-1 (eşleşen Fiş AMP282109-1)
Nozul çapı: 40 mm (1,5 inç) ■ Montaj talimatları
OWP-6000KL serisi pompalar, önceden doldurulmuş gerektiren santrifüj pompalardır,
Pervanenin her zaman olduğundan emin olmak için sistemin en alt konumuna monte edilen pompa
sıvıya daldırılmış veya gücü açılmadan önce pompayı önceden doldurmuş.
1: Pompa 15 dakika kuru çalıştırılabildiği halde (15 dakika sonra) kuru çalıştırılmamalıdır.
dakika kuru çalışma, otomatik olarak durur), Kuru çalışma gürültü çıkarır, ayrıca artar
şaft ve şaft kovanında aşınma.
2: Daha küçük bir çap kullanıyorsanız, pompa girişini bağlayan önerilen çaplı boruyu kullanın
hortum pompa girişi, Pompadaki negatif basınçtan dolayı, dış hava daha kolay girebilir.
boru hattından pompalayın, pompa performansının düşmesini ve ayrıca havayı
kabarcıklar pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (bkz.
çıkış portu).
4: Pompa, dikey veya yatay olarak monte edilebilir (bkz. Şekil 1)
dikey olarak çıkış portu yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (hava pervaneye sıkışır), su pompası çıkış portu
dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)
6: Hava yapmak için bağlı boru dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmamalıdır)
kolayca boşaltıldıysa, çıkış borusu 90 derecelik dirsekten daha az kullanılmamalıdır (bkz. şekil 2).
7: Sıvı olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız
orta.
■ Sıcaklık parametresi
Orta sıvı sıcaklığı: -40 ℃ ila + 85 ℃ (-40 ° F ila + 185 ° F)
Çalışma ortamı sıcaklığı: -40 ℃ ila + 120 ℃ (-40 ° F ila + 248 ° F)
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)
(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)
■ Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilime ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır
sıcaklık.
■ Voltaj aralığı
Anma 24V su pompası, uygulanabilir aralık 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilir, ancak aşırı veya çok
düşük voltaj ve sıcaklık, motorun servis ömrünü etkileyecektir, pompa olamaz
termal radyasyona maruz kalan ortam.
Orta sıvı: sıvı karışım (% 60'ın altında glikol içeren su)
■ Elektrik parametresi
|
Çalışma Voltajı
(VDC)
|
Anma gücü
(W)
|
Anma Akış
(L / H)
|
Boyutlar
(mm)
|
Ağırlık
(g)
|
| 18-32v (24V) |
190 W |
Q = 6000L / H,
H≥4 dk.
|
202 * 90 * 105 |
1700 g |
Konektör modeli ve ilgili elektriksel özellikler (bkz.Şekil 3):
|
AMP282104
(Uyumlu Fiş AMP282109-1
|
1 |
2 |
| + 24VDC |
GND |
Önerilen Kablo boyutu (% 3 voltaj düşüşüne göre)
| Tel kalınlığı |
Kullanılan en uzun tel |
| |
24v |
|
1,5 mm²
|
16 milyon |
|
2,5 mm²
|
25 dk. |
|
3 mm²
|
31 milyon |
|
4 mm²
|
40 milyon |
* Telin uzunluğu, pompadan aküye olan mesafe anlamına gelir
■ Dikkat
1. Çalışma ortam sıcaklığı: -40 ℃ –120 ℃, üç elemente yakın olmaktan kaçınmaya çalışmalı
katalitik, gaz tahliye boru sistemi ve motorun montaj sırasında çalışmasını sağlayın
Çevre sıcaklığı.
2. Su pompasının kurulum konumu, mümkün olduğunca düşük suya yakın olmalıdır.
pompanın servis ömrünü uzatmak için seviye.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, servisi azaltmak için zararlıdır.
hayat
5. Suyun saflığına dikkat edin, sıkışmayı önleyin ve
pompanın hizmet ömrü
■ Performans parametresi
■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtmada yaygın olarak kullanılır ve
soğutma sirkülasyon sistemi.
■ Özellikler
◆ Santrifüj pompa
◆ Manyetik kuvvet aktarımı
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.
◆ Geniş çalışma sıcaklığı aralığı ile
◆ PWM sinyal hız kontrolü (isteğe bağlı)
◆ Teşhis sinyal çıkışı (isteğe bağlı)
◆ Sabit akış kontrollü
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması
Dış boyut:
