Pürüzsüz DC motor santrifüj pompası PWM ile elektrikli otobüs, kamyon pil ve denetleyici soğutması için DC 24V 300W ağır elektrikli su pompası

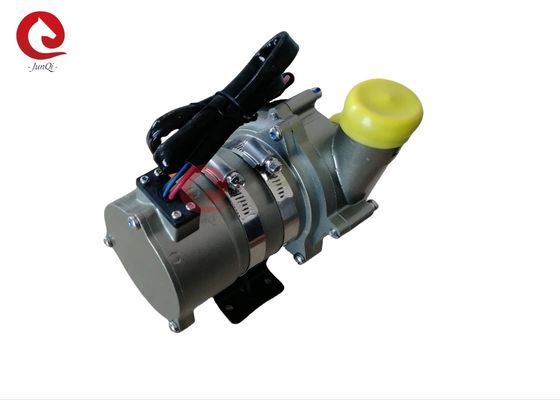

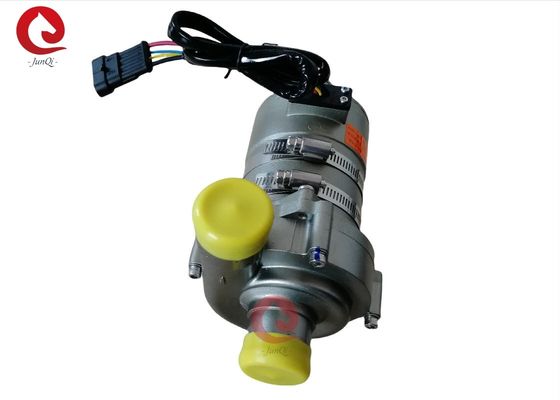

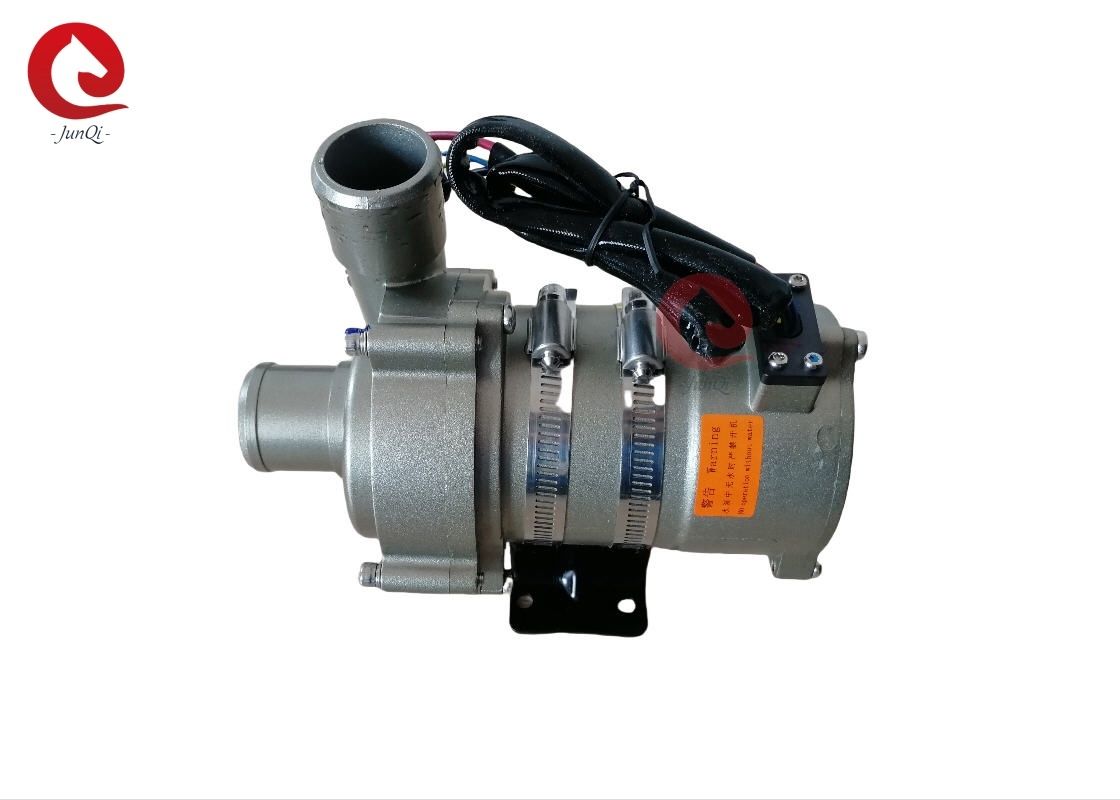

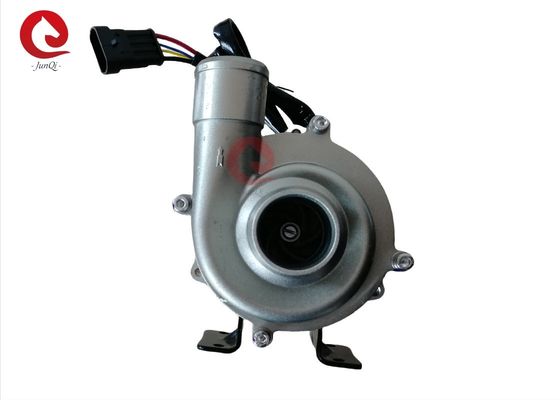

OWP-7000KL67 Elektrikli otobüs/kamyon bataryası ve kontrolör soğutma sistemi için 300W ağır elektrikli su pompası
■ Uygulamalar
Geniş çapta hibrit otobüs, hibrit yolcu arabası, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve
Soğutma dolaşım sistemi.
■ Özellikleri
◆Merkezkaç pompası
◆Manyetik kuvvet aktarımı
◆Yüksek verimli fırçasız DC motoru, düşük güç tüketimi, yüksek verimlilik, uzun kullanım ömrü.
◆Yapım sıcaklık aralığı geniş
◆PWM sinyali hız kontrolü (opsiyonel)
◆Diagnostik sinyal çıkışı (ihtiyaç duyulmaz)
◆Sonsuz akış kontrolü ile
◆Dönüş polarite koruması
◆Kuru sürüş koruması
◆Aşırı voltaj, aşırı akım koruması
◆Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)
Pompa başı kağıdı: Alüminyum alaşımları
Sürücü: PPS+GF
Kalkan boşluğu: PPS+GF
Çubuk kağıdı: karborundum kompozit malzemeler
Çubuk: paslanmaz çelik ((3CR14) çubuk
Mıknatıs koru: PPS plastik kapsül
Mühür halkaları: EPDM
■ Sürücü cihazı (motoru da dahil)
Sürücü rotor: PPS plastik kapsüllü mıknatıs
Vuruşlar ve fındıklar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa koru: Kum püskürtme ve anodizasyon + PE toz kaplama ile mat dökme alüminyum kağıdı.
Çubuk: çelik
Döşeme halka: US 304 paslanmaz çelik
IP67 derecesine göre su geçirmez (en60529)
Bağlantı modeli: AMP282104-1 (birleştirilmiş fiş AMP282109-1)
Dudak çapı: 40 mm (1.5 inç)
■ Montaj talimatı
OWP-7000KL67 serisi pompaları, önceden doldurulmasını gerektiren santrifugal pompalardır.
Pompa sistemin en düşük pozisyonunda kurulur, böylece döngünün her zaman
Sıvıya daldırılır veya pompa açılmadan önce önceden doldurulur.
1: Pompa, 15 dakika boyunca kuru çalıştırılabilir olsa bile (15 dakika sonra) kuru çalıştırılmamalıdır.
(Dry Running, otomatik olarak durur)
Çubuk ve çubuk kolunun aşınması.
2: Eğer daha küçük bir çap kullanıyorsanız, pompa girişini bağlayan önerilen çap borusunu kullanın
pompa giriş, pompadaki negatif basınç nedeniyle, dış hava daha kolay pompa girer
boru hattından pompa, bu pompa performans çöküşü yapacak, ve aynı zamanda hava
Balonlar pompa hasar verir.
3: Pompa giriş yönünden bakıldığında, makine saat doğrultusunda döner (bkz.
çıkış bağlantısı).
4: Pompa dikey veya yatay olarak monte edilebilir (Şekil 1'e bakın).
Dikey olarak, çıkış portu yukarı doğru olmalı.
5: Kuru akıştan kaçınmak için (havanın döngüye sıkışması),su pompasının çıkış kapısı
dikey veya döngünün üst kısmında olmalıdır (Şekil 1'e bakın).
6: Bağlı boru dikey olarak monte edilmelidir (veya 20cm'de dirseği olmaması gerekir)
kolayca boşaltılırsa, çıkış borusu 90 derecelik dirseğin altında kullanılmamalıdır (Şekil 2'ye bakın).
7: Büyük tahıl kirlilik sıvısı ile deniz suyu veya diğer ağır kirlilik sıvı olarak kullanamaz
Orta.
Sıcaklık parametresi
Orta sıvı sıcaklığı: -40°C - +85°C (-40°F - + 185°F)
Çalışma ortamı sıcaklığı: -40°C - +120°C (-40°F - +248°F)
Depolama sıcaklığı: -40°C - +70°C (-40°F - +158°F)
(100 °C'ye kadar, ancak kullanım ömrünü kısaltacaktır)
■ Sistem basıncı
-0. 2 ila 2.5 bar (100°C).
Hizmet ömrü, nominal voltaj ve 36 °C (~ 86 °F) çevreye dayanarak 20.000 saatten fazla
sıcaklık.
■ Voltaj aralığı
24V'lik nominal su pompası, 18V - 32V çalışma aralığı
Motor geniş bir gerilim ve sıcaklık aralığında kullanılabilir, ancak aşırı veya çok
düşük voltaj ve sıcaklık motorun kullanım ömrünü etkileyecektir, pompa
Sıcaklık radyasyonuna maruz kalmış.
Orta sıvı: sıvı karışım (% 60'tan az glikoli olan su)
■ Elektriksel parametreler
|
Çalışma Voltajı
(VDC)
|
Adlık Güç
(W)
|
İsimlendirilmiş Akış
(L/H)
|
Boyutları
(mm)
|
Ağırlık
(g)
|
|
24V ((18V-32V)
|
240W
|
Q=2800L/H,
H≥ 16M
|
190*90*157
|
2200 g
|
Bağlantı modeli ve ilgili elektrik özellikleri (Şekil 3'e bakın):
|
AMP282104
AMP282109-1 eşleşmiş fiş
|
1
|
2
|
|
+24V
|
GND
|
|
Tel kalınlığı
|
En uzun kullanılan tel *
|
|
|
24V
|
|
1.5 mm2
|
16m
|
|
2.5 mm2
|
25m
|
|
3 mm2
|
31m
|
|
4 mm2
|
40m.
|
Önerilen Kablo boyutu (% 3 gerilim düşüşüne dayanarak)
* Telin uzunluğu pompadan bataryaya olan mesafeyi ifade eder.
■ Dikkat
1. çalışma ortam sıcaklığı: -40°C-120°C, kurulum sırasında üç elemanlı katalizör, gaz boşaltma boru sistemi ve motora yakın olmaktan kaçınmaya çalışılmalıdır,çalışma ortamı sıcaklığını sağlamak.
2Su pompasının kurulum konumu, pompanın kullanım ömrünü uzatmak için mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen tozlu ortamdan uzak pompa kullanın, toz hizmet ömrünü azaltmak için zararlıdır
5Su saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmak ve impeller-blok kaçının
■ Performans parametresi
Ürün Etiketleri:24VDC OWP-7000KL67 Yüksek Basınçlı Otomatik Elektrikli Su Pompası BYD YUTONG BEV Otobüsü için Maksimum Akış 5500L / H
