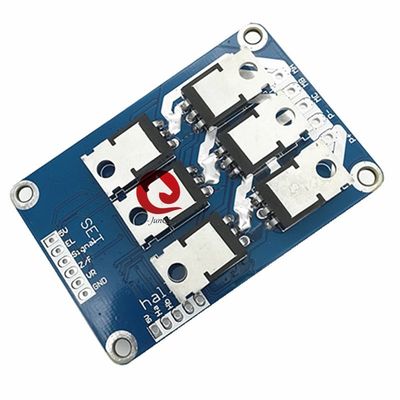

12V, 24V, 36V, 5A, 10A, 15A 500W fırçasız DC motor sürücüsü, Hall sensörü, fırçasız DC motor hız kontrolörü JYQD-V7.3E3

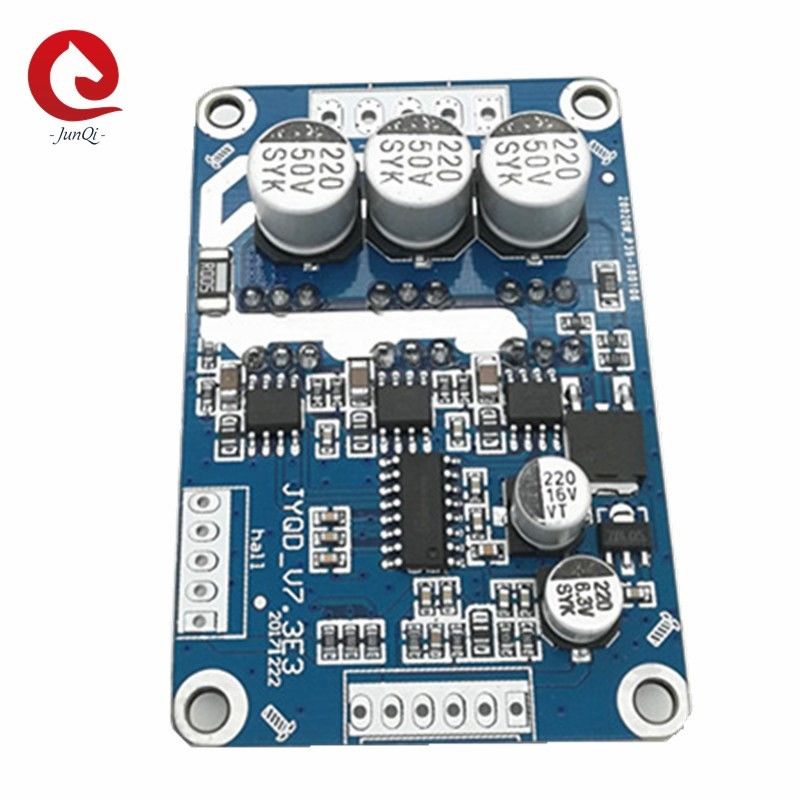

JYQD-V7.3E3 12V-36V fırçasız DC motor sürücü devre kartı
| MODEL |
ÇALIŞMA SICAKLIĞI(℃) |
ÇALIŞMA GERİLİMİ(V) |
MAKS AKIM (A) |
· SÜREKLİ ÇALIŞMA AKIMI
(Bir)
|
PWM HIZ DÜZENLEMESİ
(1-20KHZ)
|
ANALOG GERİLİM HIZI YÖNETMELİĞİ (V) |
Hız darbe sinyali çıkışı |
| JYQD-V7.3E3 |
-20–85 ℃ |
12V-36V |
16A |
15A |
Görev döngüsü
% 0-100
|
0-5V |
√ |
DİKKAT:
1: Bu fırçasız DC motor sürücü kartı, Hall sensörlü (120 ° açı) üç telli motorlu DC Fırçasız için yaygın olarak geçerlidir.
2: çıkış gücü 60W'dan fazla olduğunda lütfen ısı emici eklediğinizden emin olun.
Isı emiciyi kurarken, lütfen 6 adet MOS için yalıtım katmanı ekleyin.Sürücü panosuna yalıtım olmaksızın kalıcı olarak zarar verir ve ayrıca daha iyi soğutma için yalıtım üzerine Isı İleten Silikon Gresi uygular.
3: BLDC motor fabrikası farklı Hall sekansı kullanabileceğinden, motor anormal başlarsa, başlayamazsa veya akım yükselirse, lütfen Salonun sırasını ayarlayın, aksi takdirde sürücü hasar görür.
4: Lütfen sürücüye doğru voltajı verin, çalışma aralığını aşmayın.ve sürücü hız kontrolü için yerleşik 5V'ye sahiptir, hız kontrolü için sürücüye ekstra güç kaynağı (5V) BAĞLAMAYIN, sürücüye zarar verir.
Teknik Özellikler
| Çalışma gerilimi |
DC 12V-36V |
| İşletim akımı |
≤15A |
| Çıkış gücü |
≤500W |
| Hız kontrolü |
0.1V-5V veya PWM girişi |
| Çalışma sıcaklığı |
-40-85 ℃ |
| Çalışma Nemi |
≤% 90 |
| Koruma |
Aşırı yük koruması, kilitli rotor koruması, aşırı akım koruması |
| Fonksiyonlar |
Hız darbe sinyali çıkışı, yumuşak ters çevirme (485, isteğe bağlı CAN bağlantı noktası) |
| Ortalama boyut |
63X42.5X17mm (L * G * Y) |
| Net ağırlığı |
55 g |
| İsteğe bağlı bileşen |
Hız ayarlı potansiyometre
harici 5 haneli takometre
|
Kablolama talimatları
1. Kontrol bağlantı noktası
5V -Sürücü kartı dahili çıkış voltajı, harici potansiyometre veya için geçiş yap hız ayarı ve ters çevirme operasyon
Z/ F -Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlanın.
VR -Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100
EL -Bağlantı noktası kontrolünü etkinleştirin.5V bağlayın veyabağlantı yok işleme izin vermek için GND'yi yasak işleme bağlayın.
Sinyal- Hız darbe sinyali çıkışı
GND-Drive için kullanıldır yönetim kurulu iç kontrolü
2. Güç bağlantı noktası
MA ---- motor fazı A
MB ---- motor fazı B
MC---- motor fazı C
P- ---- DC-
P +---- DC +
3: Hall sensörü bağlantı noktası
Ha--- Salon a
Hb--- Salon b
Hc--- Salon c
GND--- GND
5V--- 5V çıkışı
4. Sürücü panosu motora 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyerek anormal sürüşe neden olabilir.
5. Kontrol bağlantı noktası mesafesi: 2.54 mm.Güç bağlantı noktası mesafesi: 3,96 mm
6. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.
Montaj boyutu
Ayrıca sürücü kartına soğutucu da tedarik edebiliriz.tel konektörler, hoş geldiniz sorgusu.
