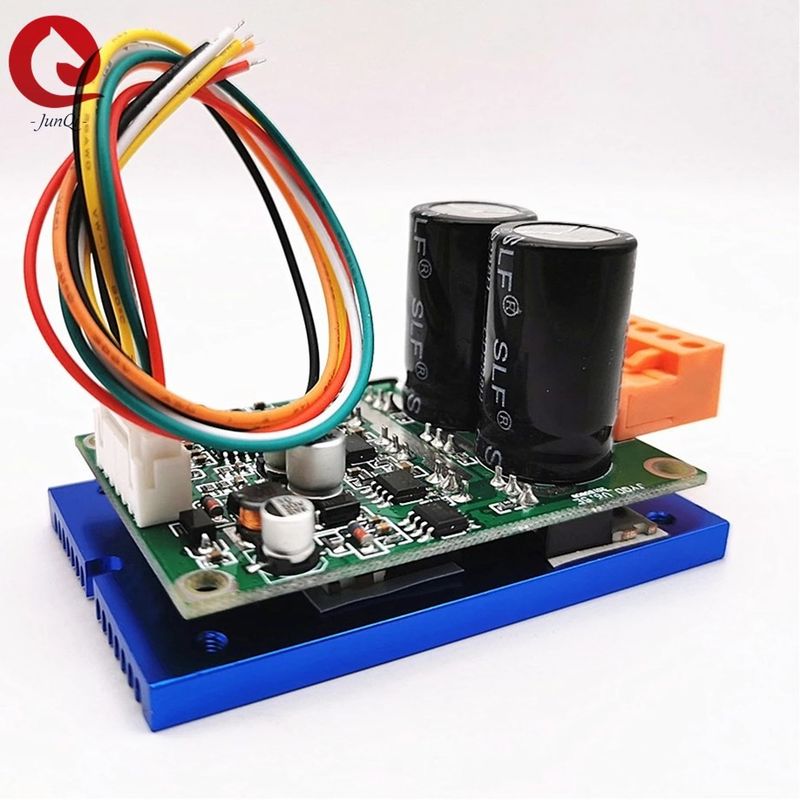

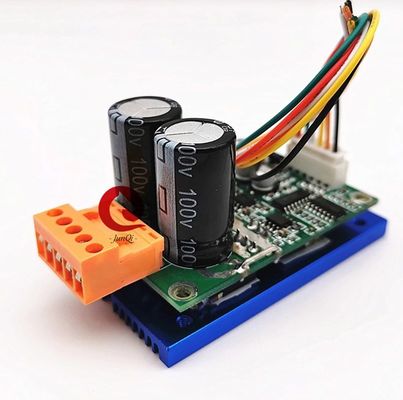

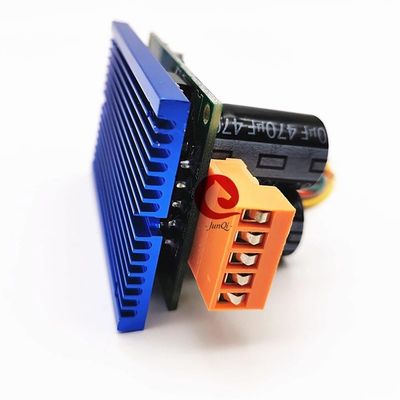

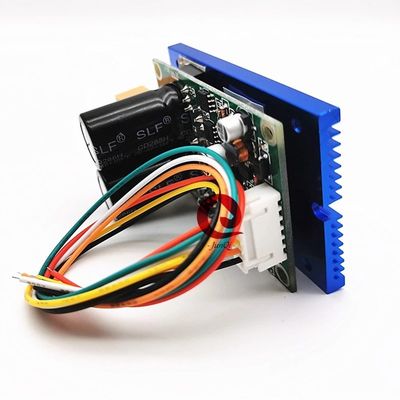

36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için

36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için

  • 36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için
  • 36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için
  • 36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için
  • 36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için
36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: JUYI
Sertifika: CE,
Model numarası: JYQD-V6.5E
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: Negotiable
Ambalaj bilgileri: PE torba + karton
Teslim süresi: 5-10 gün
Ödeme koşulları: / T, L / C, PayPal
Yetenek temini: 10000sets / ay
İletişim
Detaylı ürün tanımı
Ürün adı: Fırçasız Dc Motor Sürücü Kartı Çalışma Gerilimi: 36VDC-72VDC
Maksimum akım: 16A Çalışma akımı: 15A
PWM hız kontrolü: PWM frequency:1-20KHZ; PWM frekansı: 1-20KHZ; Duty cycle 0-100% Görev döngüs Analog voltaj hız ayarı: 0-5V
Fırçasız: Sensörsüz fırçasız dc motor için Teknik Destek: Evet
renk: Yeşil

JYQD-V6.5E 36-72VDC 15A akım BLDC motor sürücü kartı sensörsüz BLDC motor için





36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için 0

Model numarası: JYQD-V6.5E
Çalışma sıcaklığı.: -20—85 ℃
Çalışma gerilimi: 36V-72V DC
Sürekli çalışma akımı: 15A
• PWM hız kontrolü: PWM frekansı: 1-20KHZ;Görev döngüsü% 0-100
Analog voltaj hız ayarı: 0-5V
OV / LV koruması: EVET
Hız darbe sinyali çıkışı: EVET

Uygulama Notları:

1. Lütfen motorun voltaj ve güç parametrelerinin sürücü kartının belirtilen aralığını aşmadığını doğrulayın.

2. Bu BLDC motor sürücü kartı, 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.Sürüş etkisi iyi değilse (örn. Başlangıç ​​titremesi, tersine dönme, motorun yüksüz çalışma akımı çok büyük, hız sabit değil, verimlilik düşük ve yük ile başlatılamıyor.) Müşteriler, En iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü panosunun direnci ve kapasitansı (ayarlamanın nasıl yapılacağına ilişkin eke bakın)

3. JYQD-V6.5E sürücü kartı, muhafazası ve soğutucusu olmayan çıplak bir panodur.Motorun gücü 100W'ın altındaysa, soğutucu eklemeye gerek yoktur, sadece normal havalandırma ve iyi yalıtım sağlamak için gerekliydi.Motor gücü 100W'dan fazla ise aşağıdaki diyagramdaki gibi soğutucu eklemelidir.

4. JYQD-V6.5E sürücü kartının anti-ters bağlantı korumasına sahip olmadığını, ters polarite bağlantısı durumunda sürücü kartına kalıcı olarak zarar vereceğini lütfen unutmayın.

5. Sürücü kartındaki 5V çıkış bağlantı noktası, harici aygıt bağlamayı yasaklar.Hız regülasyonu ve tersine çevirme için yalnızca harici potansiyometre ve panonun anahtarı için geçerlidir.

6. JYQD-V6.5E sürücü kartındaki "Sinyal" terminali, motor hızı darbe çıkış sinyalidir (itme-çekme çıkışı) ve maksimum çıkış akımı 5mA'dan azdır.

36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için 1

Sürücü panosu şeması Soğutuculu sürücü panosu şeması



Bağlantı şeması

36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için 2
5V ----- Sürücü kartı dahili çıkış voltajı
Sinyal ---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali.

1. Kontrol bağlantı noktası
Z / F---- Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlanın.
VR---- Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100
GND--- Sürücü panosu iç kontrolü için kullanılır
Dönme momenti--- Tork ayarını kullanmaya başlamak için, bu işlevi kullanmadan önce panodaki sabit tork dirençlerini çıkardığınızdan emin olun (kullanmadan önce bu işlevi kullanmak istiyorsanız bizimle iletişime geçin)

2. Güç bağlantı noktası
MA motor fazı A
MB motor fazı B
MC motor fazı C
GND DC-
VCC DC +
3. Sürücü panosu motora 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyerek anormal sürüşe neden olabilir.

4. Kontrol bağlantı noktası mesafesi: 2.54 mm, Güç bağlantı noktası mesafesi: 3.96 mm

5. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.


Boyutsal çizim
36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için 3

36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için 4
Soğutucu, bağlantı kabloları gibi ekstra donanımlar sağlayabiliriz.
36-72V Orijinal JUYI Tech JYQD-V6.5E bldc motor sürücü panosu, soğutucu, konektör ve teller ile sensörsüz BLDC motor için 5
