Müşteriler İçin Değer Yaratmak. Dürüstlük ve Kazan-Kazan.

|
| Menşe yeri: | Çin |
| Marka adı: | JUYI |
| Sertifika: | CE, |
| Model numarası: | JYQD-V8.8 |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | PE torba + karton |
| Teslim süresi: | 5-10 gün |
| Ödeme koşulları: | / T, L / C, PayPal |
| Yetenek temini: | 10000sets / ay |
| Ürün adı: | Fırçasız Dc Motor Sürücü Kartı | Çalışma Gerilimi: | 90-265VAC (110VAC / 220VAC) |
|---|---|---|---|
| Maksimum akım: | 1 A | Çalışma akımı: | 0.5A |
| PWM hız kontrolü: | PWM frekansı: 1-20KHz, Görev döngüsü% 0-100 | Analog voltaj hız ayarı: | 0-5V |
| Fırçasız: | Sensörsüz fırçasız dc motor için | Teknik Destek: | Evet |
| renk: | Mavi | Hız darbe sinyali çıkışı: | Evet |
| Vurgulamak: | 150W yüksek gerilim DC motor sürücüsü,20KHZ motor kontrol panosu,20KHZ yüksek gerilim DC motor sürücüsü |
||
Uygulama Notları:

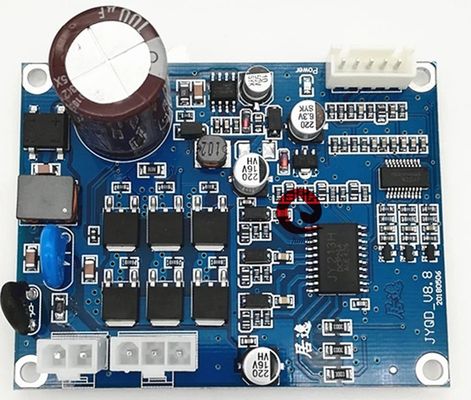

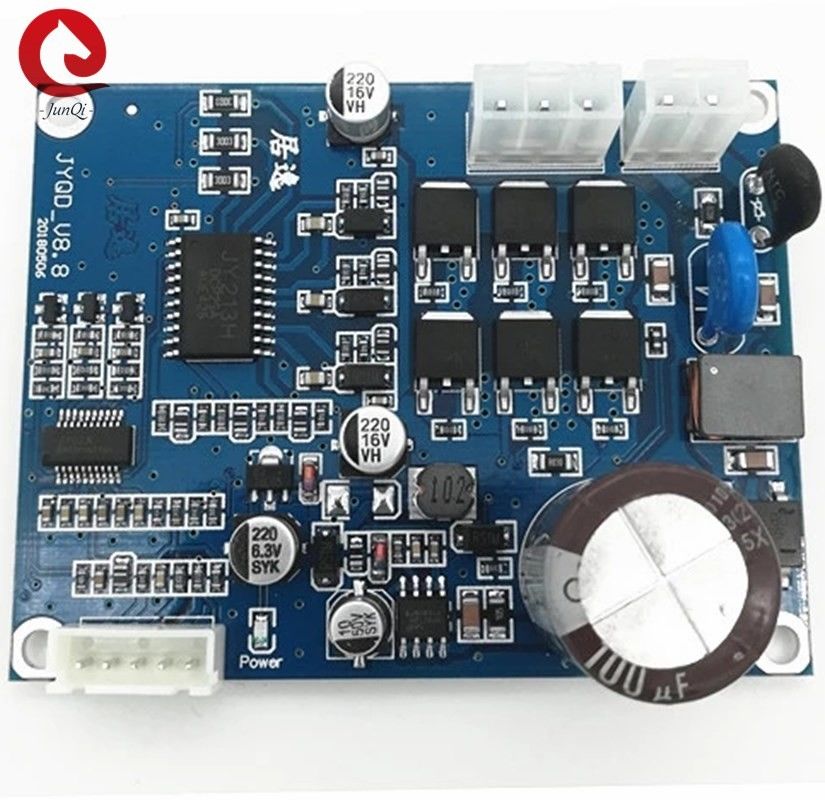

JYQD-V8.8 sürücü kartı, muhafazası ve soğutucusu olmayan çıplak bir panodur.Motorun gücü 60W'ın altındaysa, soğutucu eklemeye gerek yoktur, sadece normal havalandırma ve iyi yalıtım sağlaması gerekir.Motor gücü 60W'dan fazla ise aşağıdaki diyagramdaki gibi soğutucu eklemelidir.
Sürücü kartındaki 5V çıkış bağlantı noktası, harici cihaz bağlamayı yasaklar.Hız regülasyonu ve tersine çevirme için yalnızca harici potansiyometre ve panonun anahtarı için geçerlidir.
JYQD-V8.8 sürücü kartındaki "M" terminali motor hızı darbe çıkış sinyalidir (itme-çekme çıkışı) ve maksimum çıkış akımı 5mA'dan azdır.
| Model numarası | JYQD-V8.8 / JYQD-V8.8D |
| Ögeçici sıcaklık. | -20–85 ℃ |
| Öperating voltajı | 90-265V AC |
| Mbalta akım | 1 A |
| Devam.Çalışma akım | 0,5A |
| · PWM hızı kontrol | PWM frekansı: 1-20KHZ;Görev döngüsü% 0-100 |
| Birnalog voltaj hız regülasyonu | 0-5V |
| OV / LV koruma | EVET |
| Hız darbe sinyali çıkışı | EVET |
Bağlantı şeması:
| 5V ----- Sürücü kartı dahili çıkış voltajı |
| M ---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali. |
| Z / F---- Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlanın. |
| VR---- Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100 |
| GND- Sürücü panosu dahili kontrolü için kullanılır |
2. Güç bağlantı noktası
| U / MA ---- motor fazı A |
| V / MB ---- motor fazı B |
| W / MC---- motor fazı C |
| AC---- L |
| AC---- N |
3. Sürücü panosu motora 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyerek anormal sürüşe neden olabilir.
4. bu AC giriş sürücü kartı, uygulamadaki yerleşik sürücü olabilir
5. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.
Boyutsal çizim:
