Müşteriler İçin Değer Yaratmak. Dürüstlük ve Kazan-Kazan.

|
| Menşe yeri: | Çin |
| Marka adı: | JUYI |
| Sertifika: | CE, |
| Model numarası: | JYQD-V8.8 |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | PE torba + karton |
| Teslim süresi: | 5-10 gün |
| Ödeme koşulları: | / T, L / C, PayPal |
| Yetenek temini: | 10000sets / ay |

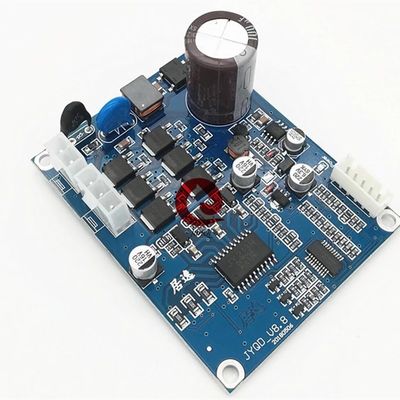

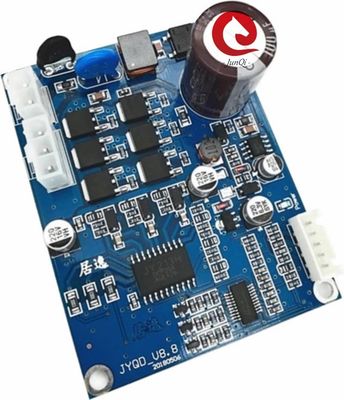

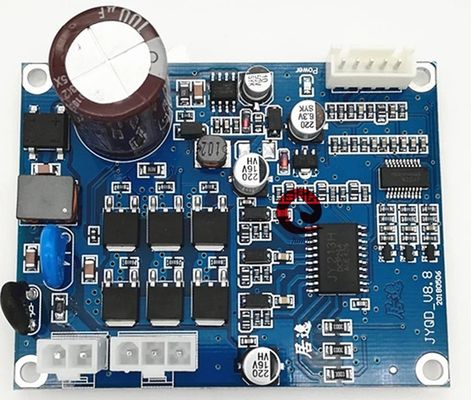

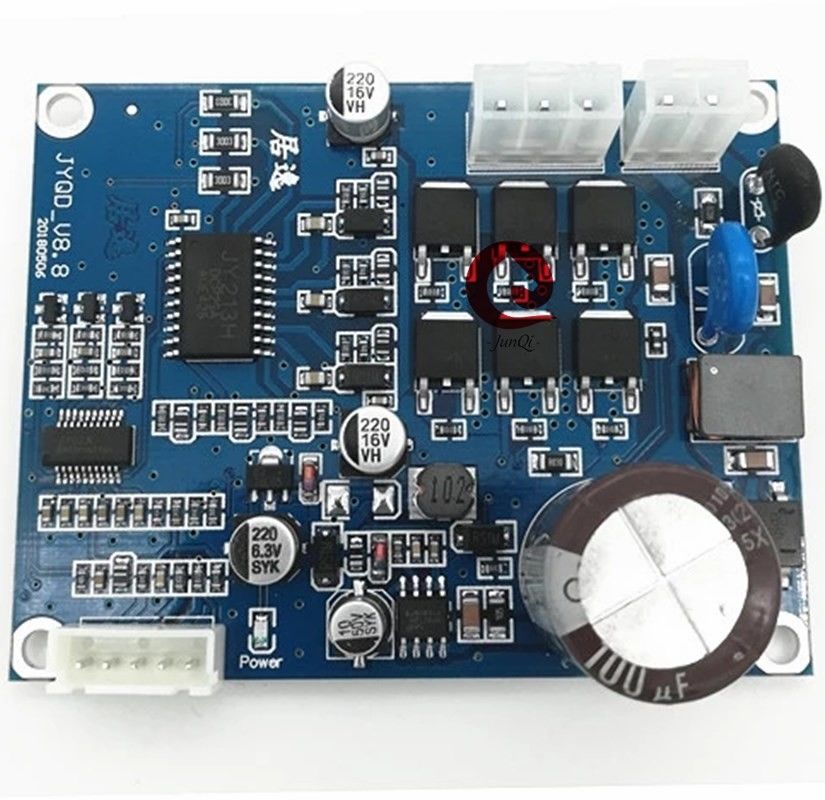

| Ürün adı: | Fırçasız Dc Motor Sürücü Kartı | Çalışma Gerilimi: | 90-265VAC (110VAC / 220VAC) |
|---|---|---|---|
| Maksimum akım: | 1 A | Çalışma akımı: | 0.5A |
| PWM hız kontrolü: | PWM frekansı: 1-20KHz, Görev döngüsü% 0-100 | Analog voltaj hız ayarı: | 0-5V |
| Fırçasız: | Sensörsüz fırçasız dc motor için | Teknik Destek: | Evet |
| renk: | Mavi | Hız darbe sinyali çıkışı: | Evet |
| Vurgulamak: | 150W Fırçasız DC Motor Sürücüsü,V8.8D 3 fazlı bldc denetleyici,20KHz Fırçasız DC Motor Sürücüsü |
||
| 5V ----- Sürücü kartı dahili çıkış voltajı |
| M ---- Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali. |
| Z / F---- Dönen yön kontrol portları."5V" yüksek seviyeli bağlayın veya bağlantı yok İleri yönde, 0 V düşük seviyeli bağlayın veya GND'ye ters yönde bağlanın. |
| VR---- Hız kontrol portu.Analog voltaj doğrusal hız regülasyonu 0.1v -5V, Giriş direnci 20K Ohm, giriş PWM hız regülasyonu, PWM frekansı: 1-20KHZ olduğunda GND ile bağlantı kurun;Görev döngüsü% 0-100 |
| GND- Sürücü panosu dahili kontrolü için kullanılır |
| U / MA ---- motor fazı A |
| V / MB ---- motor fazı B |
| W / MC---- motor fazı C |
| AC---- L |
| AC---- N |
Boyutsal çizim
| 3. Sürücü panosu motora 50 cm'den daha uzaksa korumalı kablolar kullanın, aksi takdirde normal kullanımı etkileyerek anormal sürüşe neden olabilir. |
| 4. bu AC giriş sürücü kartı, uygulamadaki yerleşik sürücü olabilir |
| 5. Sürücü MOSFET ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin. |
1. Motorun voltaj ve güç parametrelerinin sürücü kartının belirtilen aralığını aşmadığını doğrulayın.
2. Bu sürücü kartı, 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.Sürüş etkisi iyi değilse (örn. Başlangıç titremesi, tersine dönme, motorun yüksüz çalışma akımı çok büyük, hız sabit değil, verimlilik düşük ve yük ile başlatılamıyor.) Müşteriler, En iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü panosunun direnci ve kapasitansı (ayarlamanın nasıl yapılacağına ilişkin eke bakın)
3. JYQD-V8.8 sürücü kartı, muhafazası ve soğutucu olmayan çıplak bir panodur.Motorun gücü 60W'ın altındaysa, soğutucu eklemeye gerek yoktur, sadece normal havalandırma ve iyi yalıtım sağlaması gerekir.Motor gücü 60W'dan fazla ise aşağıdaki diyagramdaki gibi soğutucu eklemelidir.
4. Sürücü kartındaki 5V çıkış bağlantı noktası, harici cihaz bağlamayı yasaklar.Hız regülasyonu ve tersine çevirme için yalnızca harici potansiyometre ve panonun anahtarı için geçerlidir.
5. JYQD-V8.8 sürücü kartındaki "M" terminali, motor hızı darbe çıkış sinyalidir (itme-çekme çıkışı) ve maksimum çıkış akımı 5mA'dan azdır.
