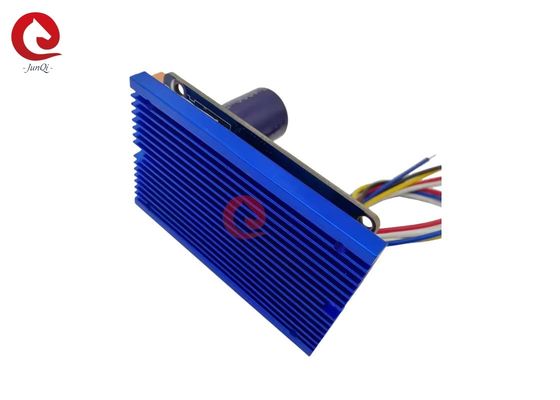

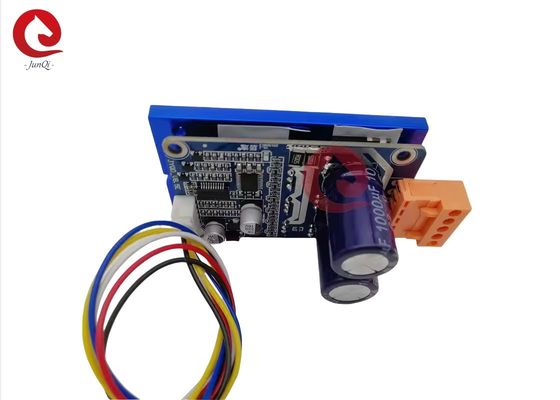

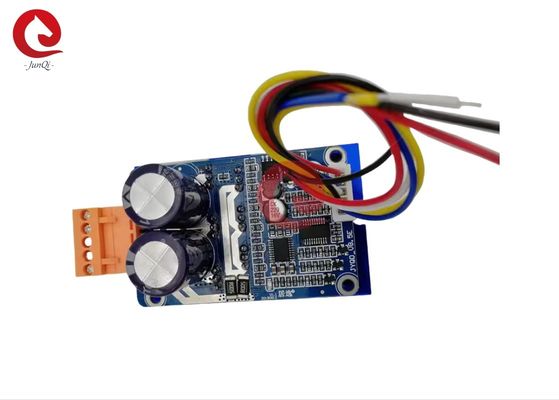

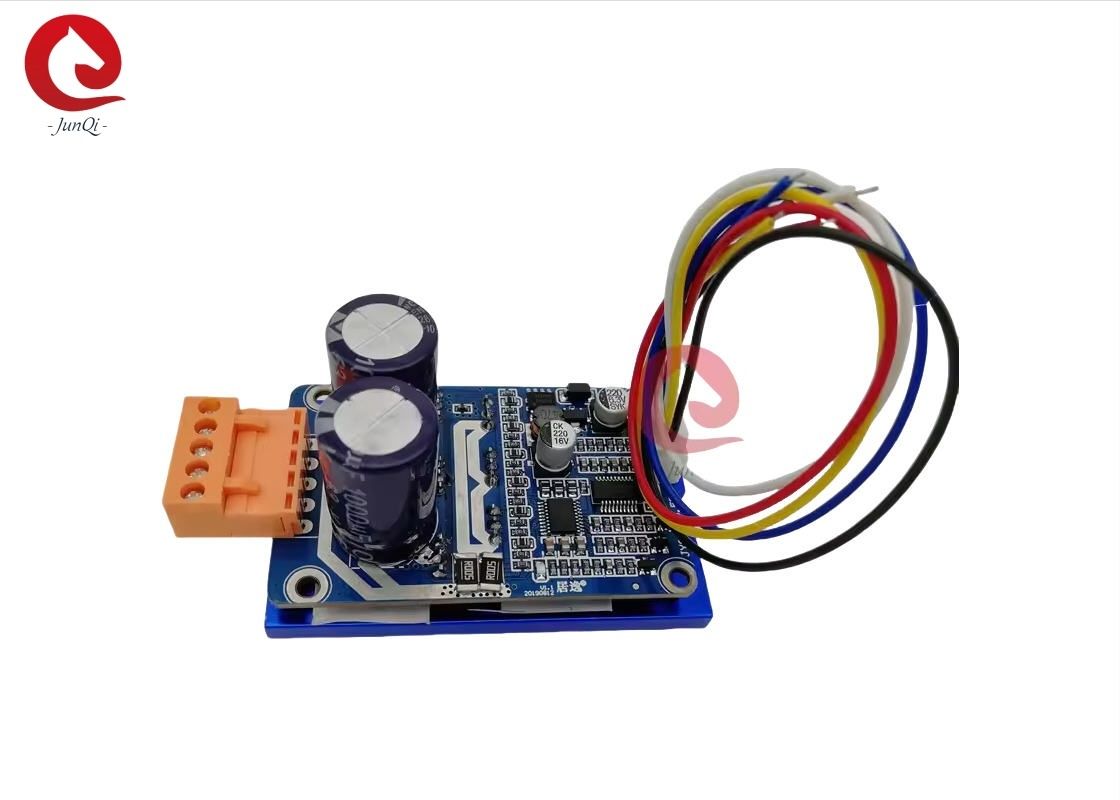

JYQD-V8.5E-H, soğutucu, konektör, kablolar ve gerekli standart fonksiyonlara sahip, çok kompakt boyutlu bir BLDC motor PWM sürücü kartıdır; uygun fiyatı ve güvenilir performansı, endüstriyel ve ticari uygulamalar için rekabetçidir.
Yaklaşık 8 yıldır dünya çapındaki müşteriler tarafından yaygın olarak kullanılmaktadır, onun olgun ve istikrarlı tasarımı birçok uygulama için yeterlidir.
Uygulama notları:
| 1. Motorun voltaj ve güç parametrelerinin, belirtildiği gibi sürücü kartının aralığını aşmadığını doğrulayın. |
|
2. Bu sürücü kartı 3 fazlı fırçasız sensörsüz motorlar için kullanılır, ancak doğrudan tüm 3 fazlı fırçasız sensörsüz motorlar için uygun değildir. Sürüş etkisi iyi değilse (örneğin, başlangıçta titreme, tersine dönme, motorun yüksüz çalışma akımı çok büyük, hız kararlı değil, verimlilik düşük ve yük altında başlayamıyor.) Müşteriler, en iyi sürüş etkisini elde etmek için sürücü kartının direncini ve kapasitansını gerçek duruma göre ayarlayabilirler (ayarlamanın nasıl yapılacağını ekte görebilirsiniz)
|
|
3. JYQD-V8.3E sürücü kartı, muhafaza ve soğutucu olmadan çıplak bir karttır. Motorun gücü 60W'ın altındaysa, soğutucu eklemesi gerekmez, sadece normal havalandırma ve iyi yalıtım sağlaması gerekir. Motorun gücü 60W'tan fazlaysa, aşağıdaki şemadaki gibi soğutucu eklenmelidir.
|
4. Lütfen JYQD-V8.3E sürücü kartının ters bağlantı koruması olmadığını unutmayın, ters polarite bağlantısı sürücü kartına kalıcı olarak zarar verecektir.
5. Sürücü kartındaki 5V çıkış portu harici cihaz bağlantısını yasaklar. Sadece hız ayarı ve ters çevirme için kartın harici potansiyometresi ve anahtarı için geçerlidir.
6. JYQD-V8.3E sürücü kartındaki “M” terminali, motor hızı darbe çıkış sinyalidir (push-pull çıkışı) ve maksimum çıkış akımı 5mA'den azdır.
| Model numarası |
JYQD-V8.5E |
| Çalışma sıcaklığı |
-20—85℃ |
| Çalışma gerilimi |
18V-50V |
| Maksimum akım |
15A |
| Sürekli çalışma akımı |
15A |
| · PWM hız kontrolü |
PWM frekansı: 1-20KHZ; Görev döngüsü %0-100 |
| Analog voltaj hız ayarı |
0-5V |
| O.V / L.V koruması |
EVET |
| Hız darbe sinyali çıkışı |
EVET |
Kablolama şeması
| 5V |
Sürücü kartı dahili çıkış voltajı |
| M |
Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali. |
| Z/F |
Dönme yönü kontrol portları. “5V” yüksek seviyesine bağlayın veya bağlantı yapmayın İleri yön, 0 V düşük seviyesine bağlayın veya GND'ye bağlayın ters yöndür. |
| VR |
Hız kontrol portu. Analog voltaj lineer hız ayarı 0.1v -5V, Giriş direnci 20K Ohm, PWM hız ayarı girişi yaparken GND'ye bağlayın, PWM frekansı: 1-20KHZ; Görev döngüsü %0-100 |
| GND |
Sürücü kartı dahili kontrolü için kullanılır |
2. Güç portu
| MA |
motor faz A |
| MB |
motor faz B |
| MC |
motor faz C |
| GND |
DC- |
| VCC |
DC + |
3. Sürücü kartının motordan 50 cm'den fazla mesafesi varsa, aksi takdirde anormal sürüşe yol açabilir ve normal kullanımı etkileyebilir, korumalı kablolar kullanın.
4. Kontrol portu mesafesi: 2,54 mm, Güç portu mesafesi: 3,96 mm
5. Sürücü MOSFET'i ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.
Boyut çizimi:
