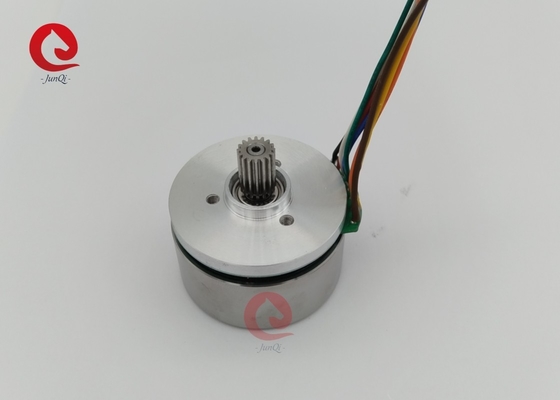

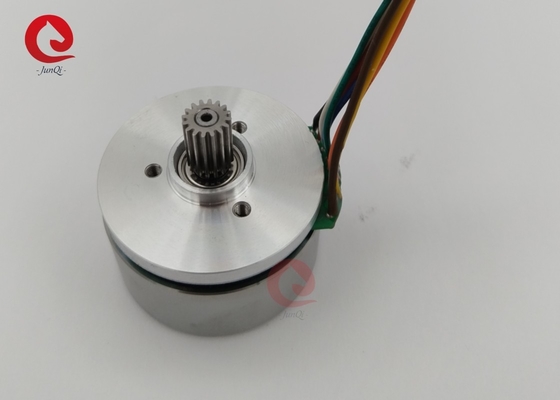

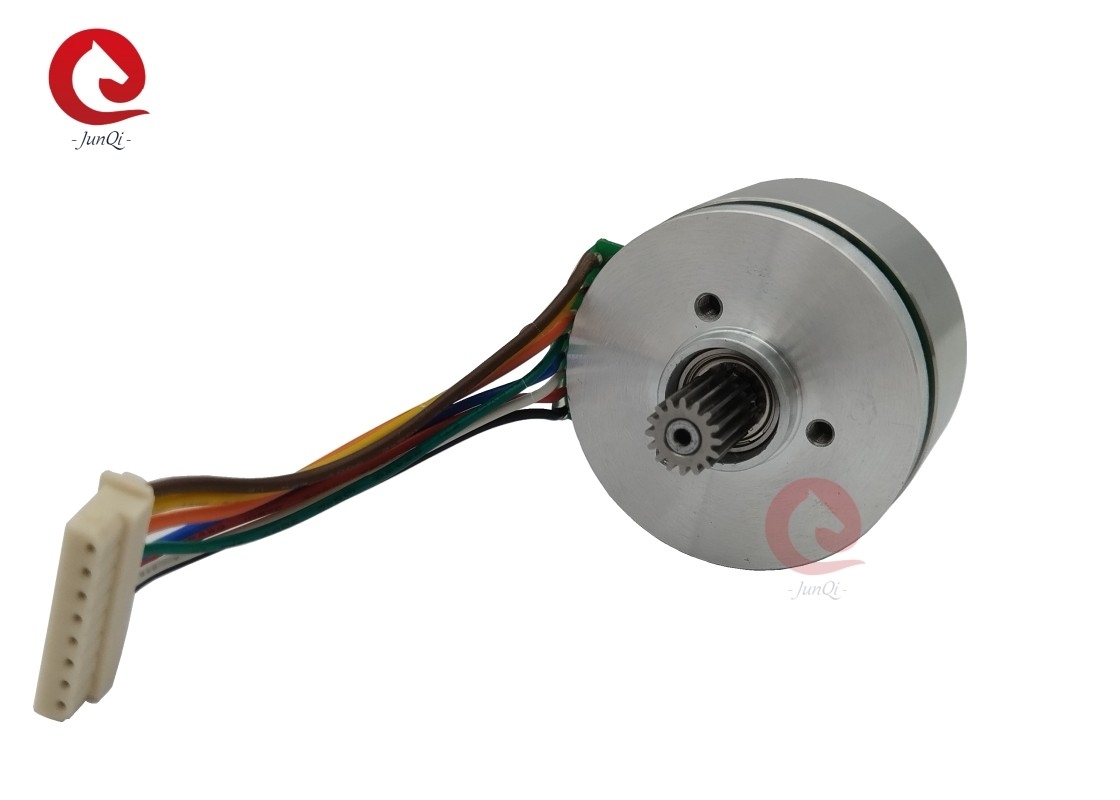

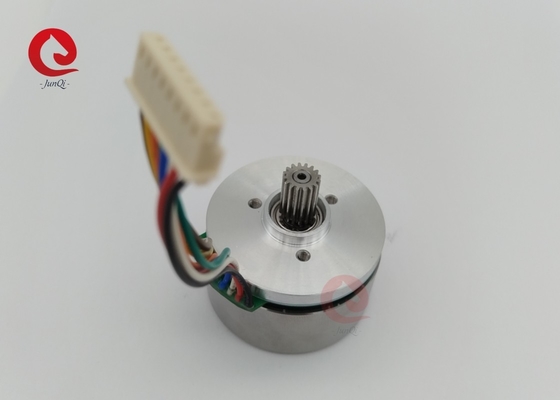

Pürüzsüz DC düz motorlar
Düz fırçasız DC motorlarının özel dış rotor tasarımı, bu ürünlere çok hafif ve kompakt bir şekilde, olağanüstü bir güç/hacim oranı sağlar.Bu düz yüksek torklu DC motorlar düşük hızlarda bile çok iyi bir kontrol sunar.Flat BLDC motor yelpazemiz, uzunluğu kısaltılmış çok çeşitli boyutlar sunar.
Özellik Özet:
1Geniş bir hız kontrol aralığı ve pürüzsüz tork çıkışı.
2Mükemmel bir hız istikrarı.
3Küçük boyut, yüksek güç.
4Yüksek verimlilik, düşük sıcaklık artışı.
Genel Spesifikasyon:
| Ürün |
Spesifikasyon |
| Dolaşım Tipi |
Yıldız Bağlantısı |
| Hall Efekti açısı |
120 derecelik elektrik açısı |
| Radyal Oyun |
0.02mm@450g |
| Aksyal Oyun |
0.14mm@450g |
| Max.Radial kuvvet |
20N ((Flanştan 10mm uzaklıkta) |
| Max.Aksiyel kuvvet |
10N |
| Dielektrik Gücü |
600VAC/1S |
| İzolasyon Direnci |
100MΩ,500VDC |
| Çevre sıcaklığı |
-20°C~+50°C |
| İzolasyon sınıfı |
Sınıf B |
Elektrik bağlantısı:
| Pin No. |
Bağlantı |
Görevleri |
| Pin 1/Pin 6 |
JST B6B-PH-K-S |
GND Salonu |
| Pin 2 |
Vcc Hall +5Vdc |
| Pin 3 |
Hall U |
| Pin 4 |
Salon V |
| Pin 5 |
Salonu W |
| Pin 2 |
JST B5P-VH |
U aşaması |
| Pin 3 |
Fase V |
| Pin 4 |
W aşaması |
| Pin 1/Pin 5 |
GND |
Elektrik özellikleri:
| Ürün |
Birim |
JQ45BLW27-24V-6170A-G01 |
| Çubuk sayısı |
|
16 |
| Aşama sayısı |
|
3 |
| Adlık Voltaj |
VDC |
24 |
| Dönüştürme tork |
mN.m |
130 |
| Sürekli durma tork |
mN.m |
156 |
| Belirli Hız |
RPM |
4840 |
| Adlık Güç |
W |
70 |
| En yüksek tork |
mN.m |
390 |
| Zirve Akımı |
A |
11 |
| Çizgiden çizgiye direnç |
Ohm @ 20°C |
0.56 |
| Satırdan satıra endüktans |
mH |
0.27 |
| Döngü Sabiti |
mN.m/A |
37.1 |
| Geri EMF |
Vrms/KRPM |
2.75 |
| Rotor İnerti |
g.cm2 |
180 |
| Motor Uzunluğu |
mm |
27 |
| Ağırlık |
g |
160 |
** Notlar: Motor özelleştirilmiş isteğe göre tasarlanabilir ve üretilebilir!!
