Junqi M545D 2.5A'dan az akım için iki fazlı adımlı sürücü Nema23, Nema34 adımlı motor
Ürün Tanımları:
M545D, yeni nesil mikro adımlı motor sürücüsüdür.Mükemmel yüksek tork sağlarM545D, düşük gürültü, düşük titreşim ve düşük ısıtma özelliğine sahiptir. M545D DC24-48V güç kaynağıdır.4 altında iki fazlı hibrit adımlı motorlar için geçerlidir..5A akım M545D'nin 14l türü vardır. Maksimum adım sayısı 51200 adım/dönümdür (mikrostep 1/256). En yüksek çalışma akımı 1.5A ile 4.5A arasında değişir.ve çıkış akımı 8 istasyona sahiptir. M545D otomatik yarı akım, motor hatalı bağlantı, aşırı voltaj, düşük voltaj ve aşırı akım koruma fonksiyonlarına sahiptir.
Ürün Özellikleri:
1Bipolar sabit akımlı helikopter teknolojisini kullanan yüksek performanslı bir adım motor sürücüsü.
2. Düşük gürültü, düşük titreşim ve düşük sıcaklık artışı
3. Voltaj 18 ~ 50V DC
4. 8 istasyon çıkış akım ayarlama ile, en yüksek akım 4.5A
5- 14 stoldü.
6Otomatik Yarım akım, kendi kendine test, aşırı voltaj, alt voltaj, aşırı akım koruması
7İç optik yalıtım, en yüksek frekans yanıt 200KHZ
82. ve 4. fazlı nema23 ve nema43 hibrit adımlı motorlar için uygun.
Mevcut Seçim:
Mircrostep Seçimi:
Boyut: (Birim = mm):
Limanlara giriş:
1Güç arayüzü portları:
| Liman numarası. |
|
Simge |
Adı |
Not: |
| 1 |
Güç giriş portları |
GND |
Giriş Voltajı |
DC24V-50V |
| 2 |
+vdc |
| 3 |
Motor Fase kablo giriş portları |
A+ |
Aşama A+ |
Motor aşaması A |
| 4 |
A- |
Aşama A- |
| 5 |
B+ |
B+ aşaması |
Motor aşaması B |
| 6 |
B- |
B aşaması- |
2Kontrol sinyali giriş portları
| Liman numarası. |
Simge |
Adı |
| 1 |
PUL+ |
Nabız sinyali+ |
| 2 |
PUL- |
Nabız sinyali... |
| 3 |
DIR+ |
Yön sinyali+ |
| 4 |
DIR- |
Yön sinyali... |
| 5 |
ENA+ |
Sinyal + etkinleştir |
| 6 |
ENA... |
Sinyalı etkinleştir. |
Tipik Bağlantılar:
Sürücünün iç arayüz devreleri opt çiftleyici sinyalleri ile izole edilir, resimde R, harici bir akım sınırlayıcı dirençtir. Bağlantı diferansiyel.Ve iyi bir anti-yakalanma performansı var..

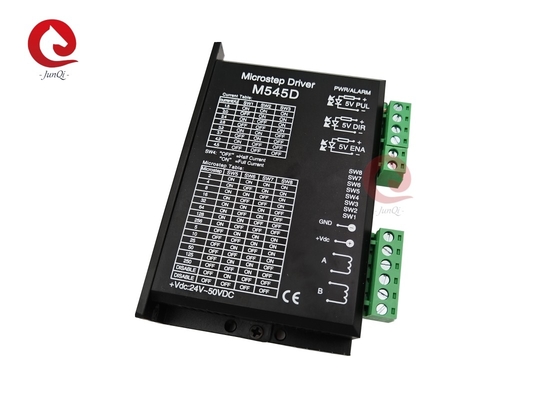

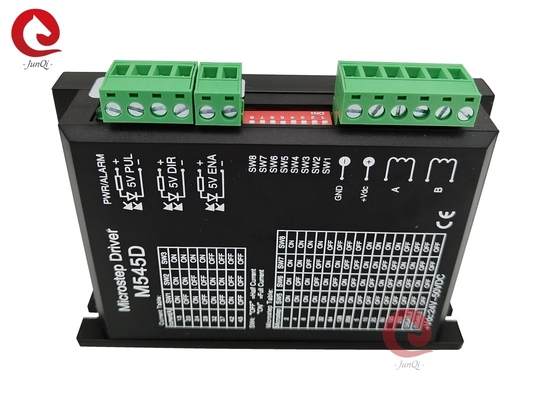

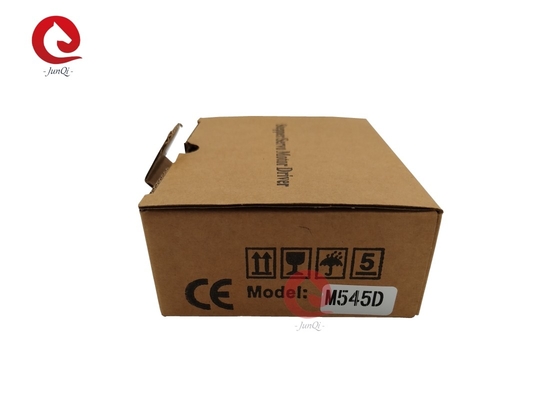

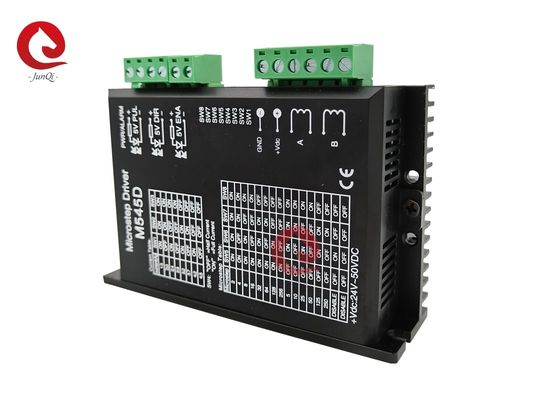

Ürün ayrıntıları:
Sıkça sorulan sorular:
1.S: Önce birkaç örnek alabilir miyim?
A: Elbette, wÇekiniz için size örnekler sunmaktan onur duyuyoruz.
2.S: Ürünler stokta mı?
A: Normal ürünler hariç, ürünlerimiz siparişinize göre üretilir.
3.S: Teslimat süresi nedir?
A: Genellikle yaklaşık 7 iş günü sürer, ancak tam teslimat süresi farklı siparişler veya farklı zamanlarda farklı olabilir.
4.S: Fabrikanız kalite kontrolü konusunda nasıl?
A: Kalite önceliktir. Biz her zaman başından sonuna kadar kalite kontrolüne büyük önem veriyoruz. Her ürün tam olarak monte edilecek ve paketlenmeden önce dikkatlice test edilecek.
