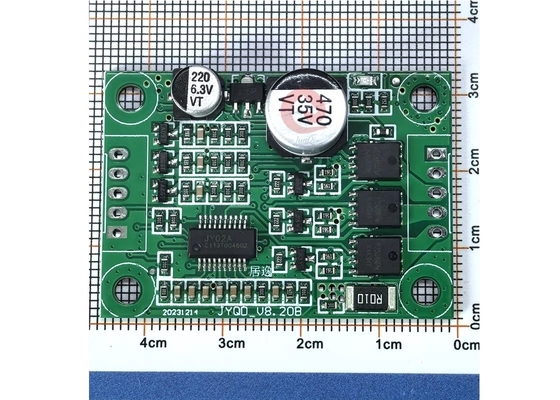

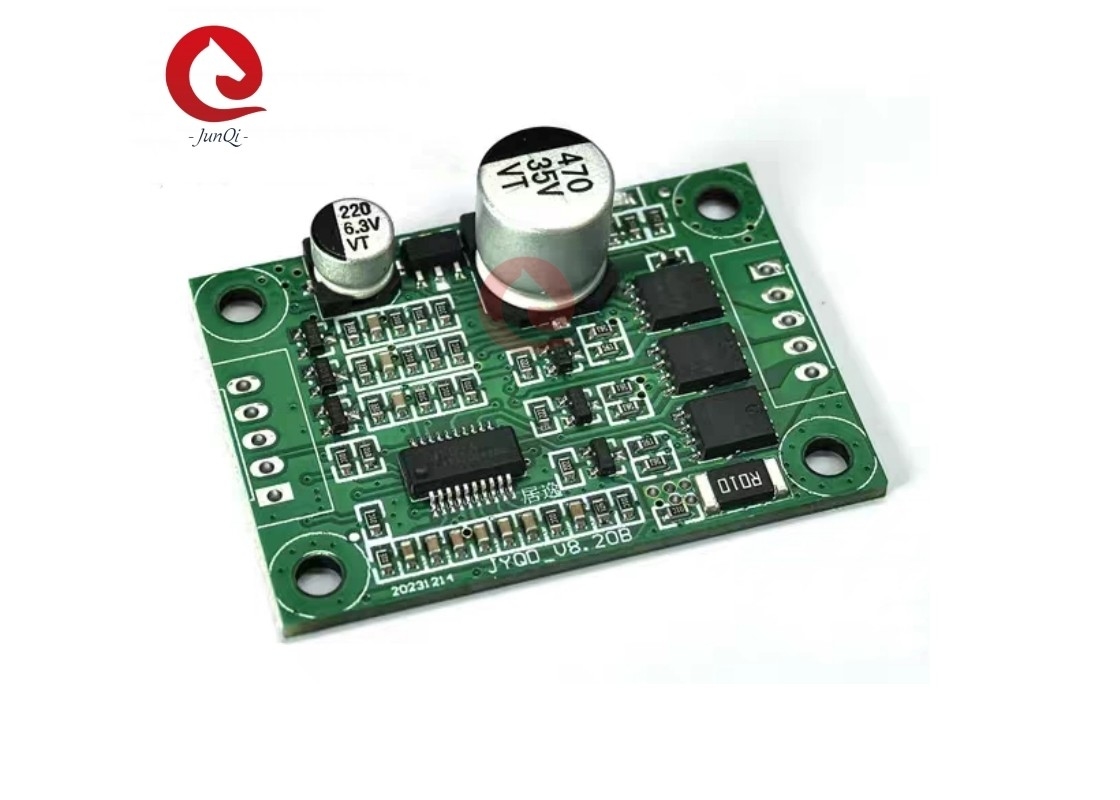

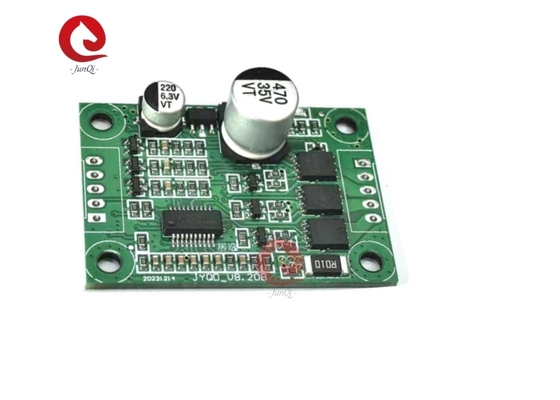

5V ~ 28VDC Max 5A Sürücü Tablosu JYQD_V8.20B Hall Yoksun BLDC Motoru için

1Motorun voltaj ve güç parametrelerinin, belirtilen sürücü tahtasının aralığını geçmediğini doğrulayın.
2. Bu sürücü kartı 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak tüm 3 fazlı fırçasız sensörsüz motorlar için doğrudan uygun değildir.geriye dönmek, motorla yüklenmeyen çalışma akımı çok büyüktür, hız sabit değildir, verimlilik düşüktür ve yükle çalıştırılamaz.) Müşteriler en iyi sürüş etkisini elde etmek için gerçek duruma göre sürücü kartının direncini ve kapasitesini ayarlayabilirler (Bizimle iletişime geçin, teknik destek sağlayacağız)
3. JYQD-V8.20B sürücü tahtası, ev ve ısı alıcı olmadan çıplak bir tahtadır.Sadece normal havalandırma ve iyi yalıtım sağlamak gerekirMotorun gücü 36W'dan fazlaysa, ısı fıskiyesi eklenmelidir.
4. Lütfen JYQD-V8.20B sürücü kartının ters bağlantı karşıtı bir koruması olmadığını unutmayın, polarite bağlantısını tersine çevirirseniz sürücü kartına kalıcı olarak zarar verecektir.
5Sürücü tahtasındaki 5V çıkış portu harici aygıtı bağlamayı yasaklar. Sadece hız düzenlemesi ve geri dönüş için tahtanın dış potansiyometre ve anahtarına uygulanabilir.
6JYQD-V8.20B sürücü tahtasındaki M terminal, motor hızı darbe çıkış sinyali (push-pull çıkış) ve maksimum çıkış akımı 5mA'dan azdır.

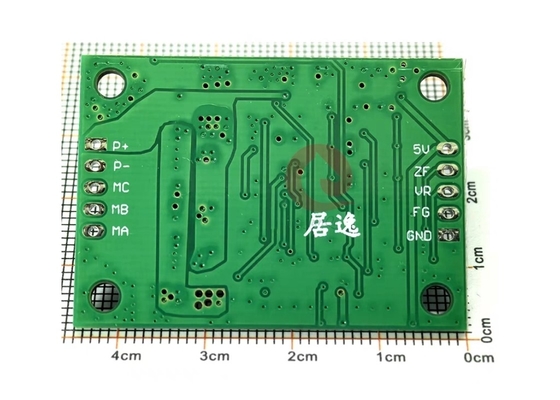

1.Kontrol limanı

5V ----- Sürücü kartı iç çıkış voltajı, sadece potansiyometre ve anahtar hız düzenlemesi ve geri dönüş için kullanılır.

Z/F---- Döner yön kontrol bağlantı noktası. Bağlantı 5V yüksek seviyede veya bağlantı yok Ön yön, 0V düşük seviyede bağlantı veya GND'ye bağlanmak ters yön.

VR ----Hız kontrolü portu. Analog voltaj doğrusal hız düzenleme 0.1v -5V, Giriş direnci 20K Ohm,GND ile bağlantı girdiğinde PWM hız düzenleme, PWM frekansı:1-20KHZ; Görev döngüsü 0-100%

GND ∆ Drive board iç kontrol için kullanılır

2Güç bağlantısı.

MA ---- motor aşaması A

MB ---- motor faz B

MC---- motor fazı C

GND----DC-

VCC----DC +

3Sürücü tahtası motordan 50 cm'den fazla mesafedeyse korunmuş tel kullanın, aksi takdirde normal kullanımı etkileyen anormal sürüşe yol açabilir.



4- Kontrol bağlantısı mesafesi: 2.54mm. Güç bağlantısı mesafesi:2.54 mm



5Sürücü MOSFET ile ısı alıcı veya kurulum plaka arasındaki yalıtımlara dikkat edin.



Boyut çizimi:
