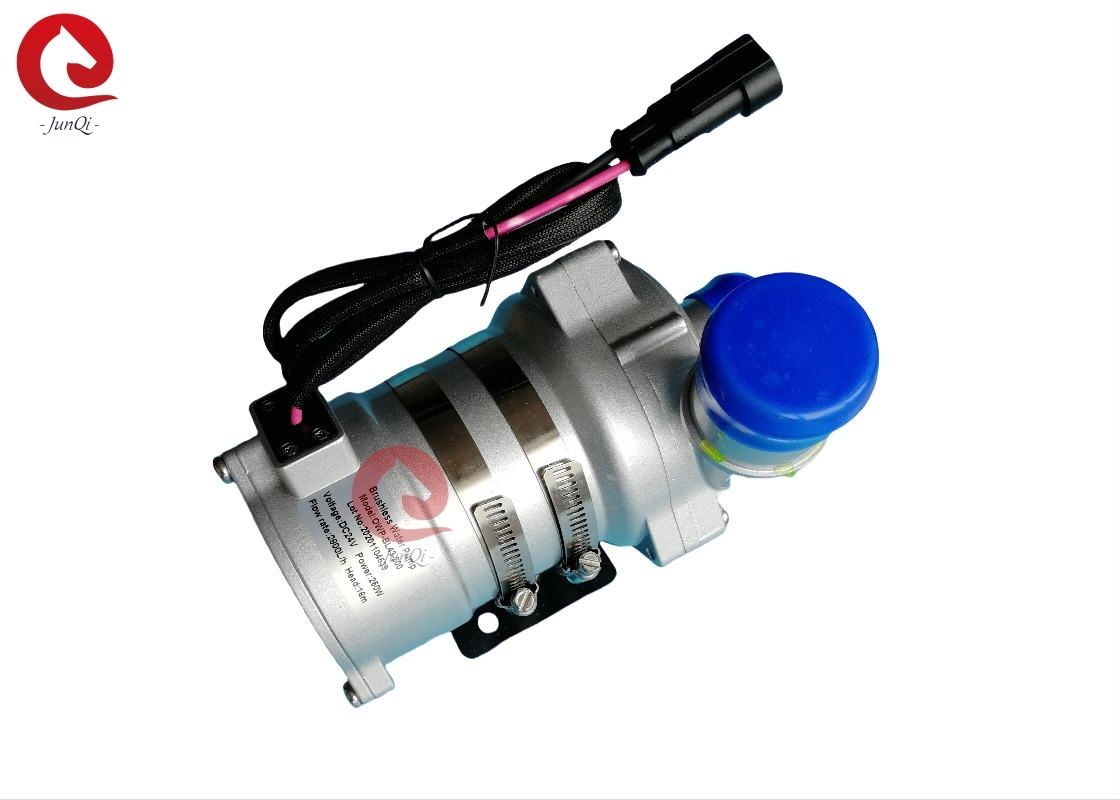

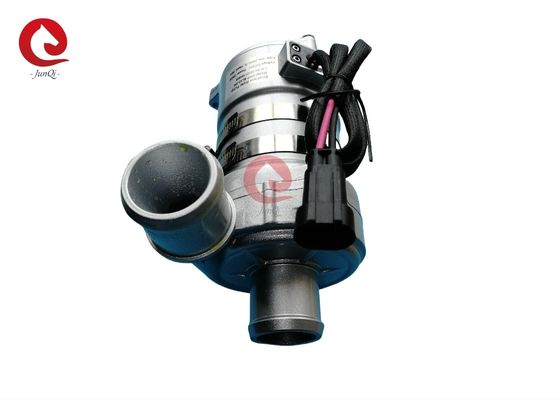

Birleşik Şehir Otobüsü Soğutma Suyu Pompası 24V 250W JP-BL43-200 Elektrikli Su Pompası 2800LPH Akış 16m Basınç

Kombine Edilmiş Şehir Otobüsü soğutma suyu pompası 24V 250W OWP-BL43-200 Elektrikli su pompası

■ Uygulamalar
Hibrit otobüs, hibrit yolcu arabası, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.

■ Özellikler
◆ Santrifüj pompa
◆ Manyetik kuvvet iletimi
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun hizmet ömrü.
◆ Geniş çalışma sıcaklığı aralığına sahip
◆ PWM sinyali hız kontrolü
◆ Teşhis sinyali çıkışı
◆ Sabit akış kontrolü ile
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması

■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası gövdesi: Döküm alüminyum alaşımları
Pervane: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: Karborundum kompozit malzemeler
Mil: Paslanmaz çelik (3CR14) mil
Mıknatıs gövdesi: PPS plastik kapsülleme
Sızdırmazlık halkası: EPDM
EMC: Sınıf 3
Gürültü:≤61dB

■ Sürüş cihazı (Motor dahil)
Sürüş rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız DC motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve eloksal kaplama + PE toz kaplama ile döküm alüminyum kasa.

Braket: çelik
Braket çemberi: US 304 paslanmaz çelik
IP68 derecesine göre su geçirmezlik (en60529)
Konnektör modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)
Nozul çapı: 38mm (1,5 inç)



■ Montaj talimatı
JP-BL43-200 serisi pompalar, önceden doldurulması gereken santrifüj pompalardır,
Pompa, pervanenin her zaman sıvıya batırıldığından emin olmak için sistemin en düşük konumuna monte edilir veya çalıştırmadan önce pompa önceden doldurulur.

1: Pompa kuru çalıştırılmamalıdır, 15 dakika kuru çalışabilse bile (15 dakika kuru çalıştıktan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültüye neden olur, ayrıca mil ve mil kovanında aşınmayı artırır.

2: Pompa girişini bağlayan önerilen çapta boru kullanın, daha küçük çaplı bir hortum pompa girişi kullanırsanız, pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girer, bu da pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).

4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak monte edildiğinde, çıkış portu yukarı doğru olmalıdır.

5: Kuru çalışmayı önlemek için (hava pervaneye sıkışır), su pompası çıkış portu dikey veya pervanenin üst kısmında olmalıdır. (bkz. şekil 1)

6: Bağlantı borusu dikey olarak monte edilmelidir (veya 20 cm'de dirsek yok) havanın kolayca tahliye edilmesini sağlamak için, çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. şekil 2).

7: Deniz suyu veya diğer ağır kirlilik içeren büyük taneli safsızlık sıvısı sıvı ortam olarak kullanılamaz.




■ Sıcaklık parametresi
Orta sıvı sıcaklığı: -40℃ ila +85℃ (-40°F ila + 185°F)
Çalışma ortam sıcaklığı: -40℃ ila +120℃ (-40°F ila +248°F)
Depolama sıcaklığı: -40℃ ila +70℃ (-40°F ila +158°F)
(100 ℃'ye kadar, ancak hizmet ömrünü kısaltacaktır)
■ Sistem basıncı
-0.2 ila 2.5 bar (100℃ (212°F).
Hizmet ömrü, nominal voltaj ve 36℃(86°F) ortam sıcaklığına göre 20.000 saatten fazladır.
■ Gerilim aralığı
Nominal 24V su pompası, çalışılabilir aralık 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de, aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz bırakılamaz.

Orta sıvı: sıvı karışımı (60% glikolden az su)


■ Elektriksel parametre

Konnektör modeli ve ilgili elektriksel özellikleri (bkz. şekil 3):

■ Dikkat Edilmesi Gerekenler
1. Çalışma ortam sıcaklığı: -40℃--120℃, montaj sırasında üç elementli katalitik, gaz deşarj boru sistemi ve motora yakın olmaktan kaçınılmalı, çalışma ortam sıcaklığını sağlayın.
2. Su pompasının montaj konumu, pompanın hizmet ömrünü uzatmak için mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzak kullanın, toz hizmet ömrünü azaltmak için zararlıdır
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için tıkanmayı ve pervane tıkanmasını önleyin

■ Performans parametresi



■Dış boyut
