Menşe yeri: | Çin |
Marka adı: | junqi |
Sertifika: | IS9001, TS16949,CE |
Model numarası: | OWP-BL43-402 CAN |
Min sipariş miktarı: | 1 Takım |
---|---|
Fiyat: | Negotialbe |
Ambalaj bilgileri: | ihracata uygun |
Teslim süresi: | sipariş bazında, |
Ödeme koşulları: | T / T, Western Union, PayPal |
Yetenek temini: | 1000set / ay |
model: | OWP-BL43-402CAN | Malzeme: | PPS + GF, paslanmaz |
---|---|---|---|
Voltaj: | 24VDC (18V-32VDC) | güç: | 240W |
Anma akış hızı: | 2400L / H | baş: | 17m |
Uygulama: | Hibrit otobüs, elektrikli araçlar, E Bus, BCI | ||
Vurgulamak: | E Otobüs Elektrikli Su Pompası 24V,PPS GF Elektrikli Su Pompası,17M Fırçasız DC Motor Su Pompası |

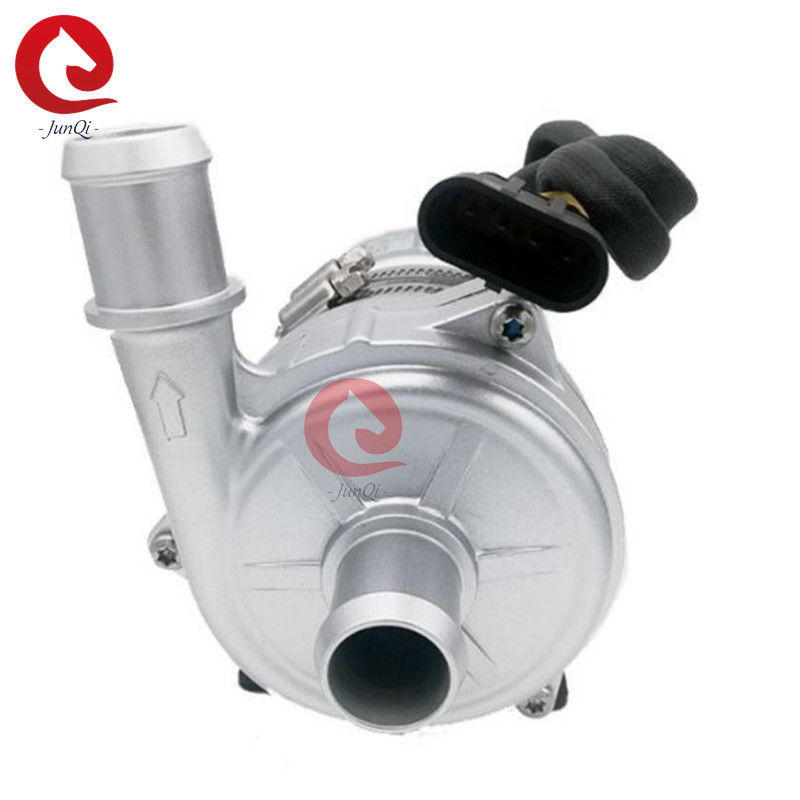

Junqi OWP-BL43-402 CAN Elektrikli su pompası, Şehir E Otobüs akü sistemi soğutma pompası 24V
Özellikleri
◆Santrifüj pompa
◆Manyetik kuvvet iletimi
◆Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verim, uzun servis ömrü.◆Geniş çalışma sıcaklığı aralığı ile
◆CAN iletişim arayüzü kontrolü
◆Sürekli akış kontrolü ile
◆Ters polarite koruması
◆Kuru çalışma koruması
◆Aşırı Voltaj, aşırı akım koruması
◆Aşırı yük, aşırı sıcaklık koruması
Teknik açıklama (sıvı ile temas eden ilgili parçalar)
1. Pompa kafası muhafazası: Alüminyum alaşımları döküm
2. Çark: PPS+GF
3. Kalkan boşluğu: PPS+GF
4. Mil kovanı: karborundum kompozit malzemeler
5. Mil: paslanmaz çelik (3CR14) mil
6. Mıknatıs muhafazası: PPS plastik kapsülleme
7. Conta halkası: EPDM
8. EMC: 3. Derece
9. Gürültü: ≤60dB
Sürüş cihazı (Motor dahil)
1. Sürüş rotoru: PPS plastik kapsüllü mıknatıs
2. Vidalar ve somunlar: SUS 304 paslanmaz çelik
3. Sürüş Motoru: fırçasız DC motor
4. Motor tel çerçevesi: PPA GF
5. Pompa gövdesi: Kumlama ve eloksal +PE toz boya ile döküm alüminyum kasa..
6. Braket: çelik
7. Braket kasnağı: US 304 paslanmaz çelik
8. IP68 derecesine göre su geçirmez (en60529)
9. Konektör modeli: 325304061AAH (eşleşen Fiş 325304061AMH)
10. Meme çapı: 41mm (1.61 inç)
Montaj talimatı
OWP-BL43-402CAN serisi pompalar, önceden doldurulmuş,
Pervanenin her zaman çalışmasını sağlamak için sistemin en alt konumuna monte edilmiş pompa
sıvıya daldırın veya güç açılmadan önce pompayı önceden doldurun.
1: Pompa 15 dakika kuru çalıştırılabilse de (15 dakika sonra) kuru çalışmamalıdır.
dakika kuru çalışma, otomatik olarak duracaktır), Kuru çalışma ses çıkarır, ayrıca artar
mil ve mil kovanında aşınma.
2: Daha küçük bir çap kullanıyorsanız, pompa girişini bağlayan önerilen çaplı boruyu kullanın.
hortum pompa girişi, Pompadaki negatif basınç nedeniyle, dışarıdaki hava daha kolay girer.
boru hattından pompalanırsa, pompa performansının düşmesine ve ayrıca havanın
kabarcıklar pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında çark saat yönünde döner (bkz.
çıkış portu).
4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Monte edildiğinde
dikey olarak, çıkış portu yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (hava çarkta sıkışır), su pompası çıkış portu
dikey veya çarkın üst kısmında olmalıdır.(bkz. şekil 1)
6: Havayı sağlamak için bağlı boru dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmamalıdır)
kolayca tahliye edildiğinde, çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. şekil 2).
7: Sıvı olarak büyük taneli kirlilik sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız
orta
■ Sıcaklık parametresi
1. Orta sıvı sıcaklığı: -40°C ila +85°C (-40°F ila +185°F)
2. Çalışma ortam sıcaklığı: -40°C ila +85°C (-40°F ila +185°F)
3. Depolama sıcaklığı: -40℃ ila +70℃ (-40°F ila +158°F)
(100 ℃'ye kadar, ancak hizmet ömrünü kısaltır)
■ sistem basıncı
-0,2 ila 2,5 bar ( 100℃ (212°F).
Servis ömrü, anma gerilimine ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
sıcaklık.
■ Voltaj aralığı
Anma 24V su pompası, çalışma aralığı 18V - 32V
Motor, geniş bir voltaj ve sıcaklık aralığında kullanılabilse de, aşırı veya çok fazla
düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa olamaz
termal radyasyon ortamına maruz kalır.
Orta sıvı: sıvı karışım (%60'ın altında glikol içeren su)
■ Elektrik parametresi
Çalışma Gerilimi |
Anma gücü |
Anma akışı |
Boyutlar |
Ağırlık |
18V-32V(24V) | 240W | Q=2400L/H, H=17m | 185*134*158 | 2200g |
Konektör modeli ve ilgili elektriksel özellikler (bkz. şekil 3):
■ Dikkat
1. Çalışma ortam sıcaklığı:-40℃--120℃, kurulum sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yakın kaçınmaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın kullanım ömrünü uzatmak için su pompasının kurulum konumu, düşük su seviyesine mümkün olduğunca yakın olmalıdır.
3. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz servis ömrünü azaltmak için zararlıdır.
4. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmayı ve çarkın tıkanmasını önleyin.
■ Performans parametresi
■Dış boyut
