Yeni Enerji Elektrikli Araç Su Pompası Ultra Düşük Gürültülü Turbo Şarj 24V Soğutma

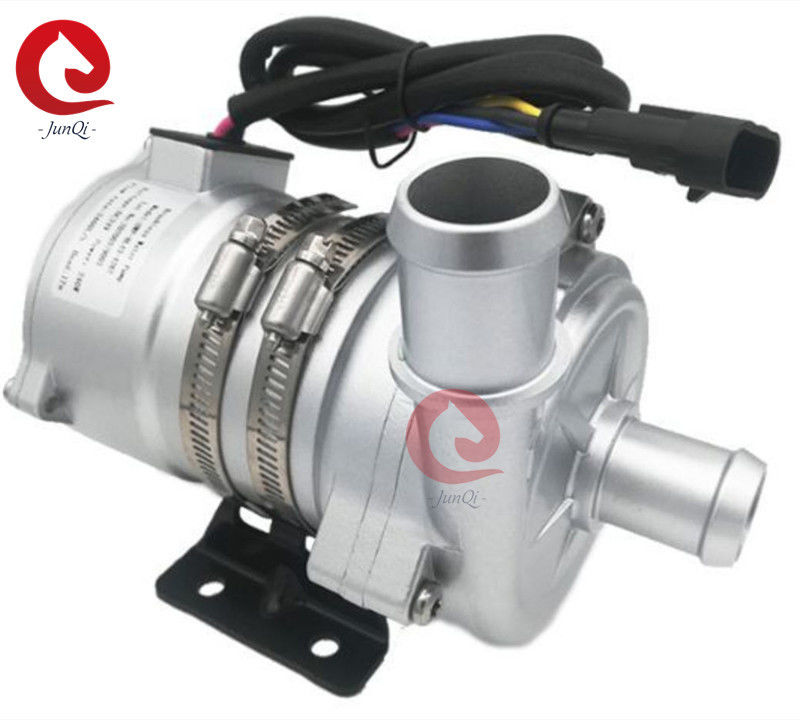

JUNQI 24VDC Yeni enerji elektronik araç su pompası ultra düşük gürültülü turboşarj soğutma JP-BL43-426T


Özellikler
◆Santrifüj pompa
◆Manyetik kuvvet iletimi
◆Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun hizmet ömrü.

◆Geniş çalışma sıcaklığı aralığına sahip
◆Sabit akış kontrolü ile
◆Ters polarite koruması
◆Kuru çalışma koruması
◆Aşırı Gerilim, aşırı akım koruması
◆Aşırı yük, aşırı sıcaklık koruması

■ Elektriksel parametre



Montaj talimatı
JP-BL43-426T serisi pompalar, önceden doldurulması gereken santrifüj pompalardır,
Pompa, çarkın her zaman
sıvı içinde kalmasını sağlamak için sistemin en alt konumuna monte edilmelidir veya çalıştırmadan önce pompa önceden doldurulmalıdır.
1: Pompa kuru çalıştırılmamalıdır, 15 dakika kuru çalışabilse de (15 dakika sonra
kuru çalışma, otomatik olarak duracaktır), Kuru çalışma gürültüye neden olur, ayrıca
mil ve mil kovanında aşınmayı artırır.
2: Pompa girişine önerilen çapta boru bağlayın, daha küçük çapta bir
hortum pompa girişi kullanırsanız, pompadaki negatif basınç nedeniyle, dış hava daha kolay
pompa hattından pompaya girer, bu da pompa performansının düşmesine neden olur ve ayrıca hava
kabarcıkları pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında, çark saat yönünde döner (çıkış portundaki oku görün).
4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak monte edildiğinde,
çıkış portu yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (hava çarkta sıkışır), su pompası çıkış portu
dikey veya çarkın üst kısmında olmalıdır. (bkz. şekil 1)
6: Bağlantı borusu dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmamalıdır) havayı
kolayca tahliye etmek için, çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. şekil 2).
7: Deniz suyu veya büyük tanecikli diğer ağır kirlilik sıvıları sıvı olarak kullanılamaz
ortam
■

Sıcaklık parametresi1. Orta sıvı sıcaklığı: -40℃ ila +85℃ (-40°F ila + 185°F)
2. Çalışma ortam sıcaklığı: -40℃ ila +85℃ (-40°F ila +185°F)
3. Depolama sıcaklığı: -40℃ ila +70℃ (-40°F ila +158°F)
(100 ℃'ye kadar, ancak hizmet ömrünü kısaltacaktır)
■
Gerilim aralığı-0.2 ila 2.5 bar (100℃ (212°F).
Hizmet ömrü, nominal gerilim ve 36℃(86°F) ortam
sıcaklığına göre 20.000 saatten fazladır.
■
Gerilim aralığıNominal 24V su pompası, çalışılabilir aralık 18V - 32V
Motor geniş bir gerilim ve sıcaklık aralığında kullanılabilse de, aşırı veya çok
düşük gerilim ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa
termal radyasyon ortamına maruz bırakılamaz.
Orta sıvı: sıvı karışımı (Su, %60'ın altında glikol ile)
Konnektör modeli ve ilgili elektriksel özellikleri (bkz. şekil 3):

PWM Kontrol Şeması:

Dikkat Edilmesi Gerekenler

1. Çalışma ortam sıcaklığı: -40℃--120℃, kurulum sırasında üç elementli katalitik, gaz deşarj boru sistemi ve motora yakın olmaktan kaçınılmalı, çalışma ortam sıcaklığını sağlayın.
2. Su pompasının montaj konumu, pompanın hizmet ömrünü uzatmak için mümkün olduğunca düşük su seviyesine yakın olmalıdır.
3. Lütfen pompayı tozlu ortamdan uzak kullanın, toz hizmet ömrünü azaltmak için zararlıdır
4. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için tıkanmayı ve çarkın tıkanmasını önleyin
■ Performans parametresi
Dış boyut

Uygulama:


Hibrit otobüs, hibrit yolcu arabası, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve
