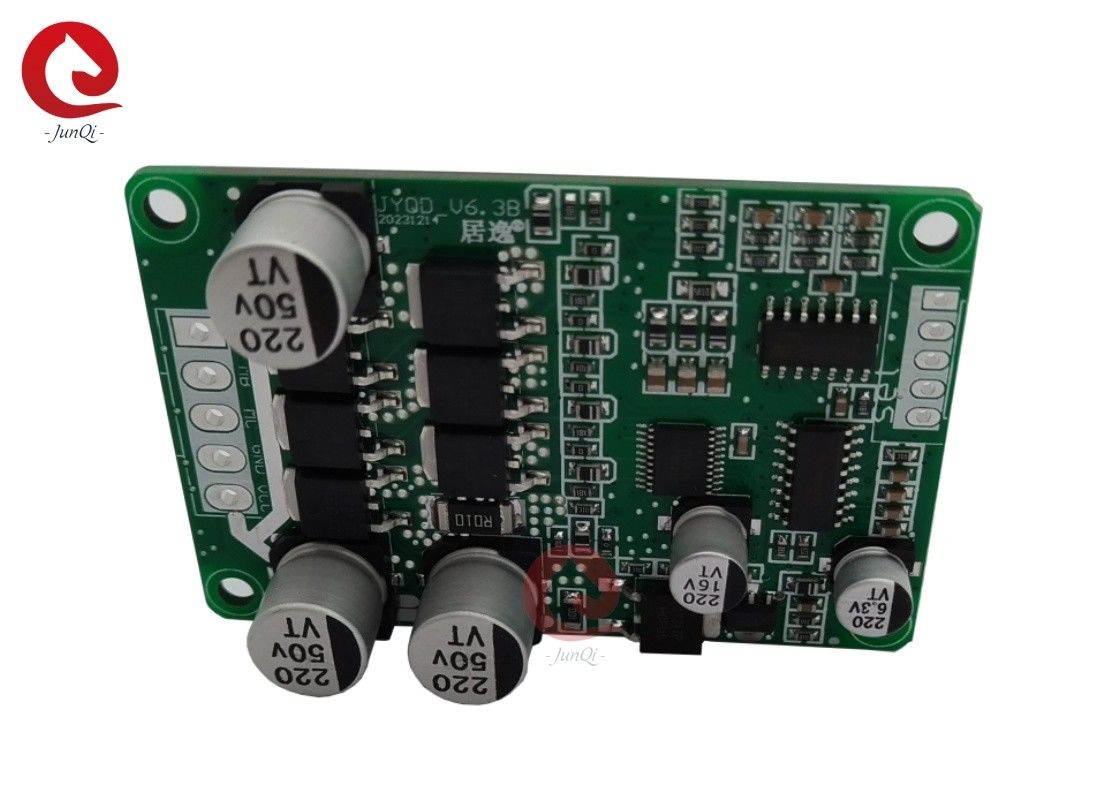

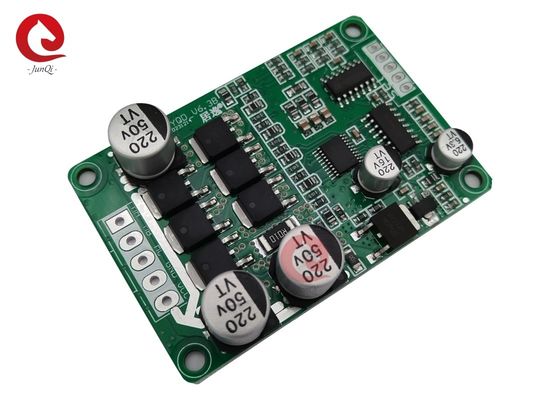

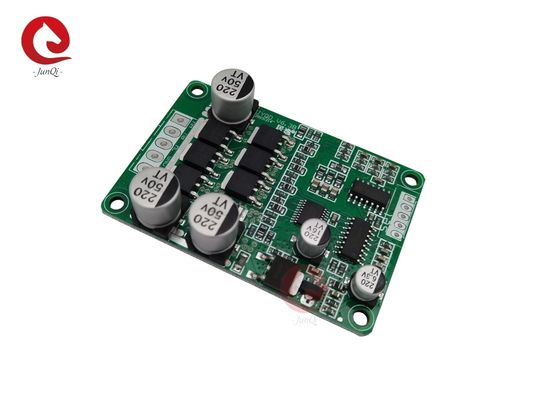

3 Fazlı DC 7-48V fırçasız motor sürücüsü 10A PWM kontrolü ile sensörsüz motor hız kontrolörü

3 fazlı DC 7-48V Fırçasız motor sürücü kartı 10A sensörsüz motor hız kontrol cihazı PWM kontrolü ile

Sürücü Kartı Parametreleri:

Uygulama Notları:

1. Motorun voltaj ve güç parametrelerinin, belirtildiği gibi sürücü kartının aralığını aşmadığını doğrulayın.
2. Bu sürücü kartı 3 fazlı fırçasız sensörsüz motor için kullanılır, ancak doğrudan tüm 3 fazlı fırçasız sensörsüz motorlar için uygun değildir. Sürüş etkisi iyi değilse (örneğin, başlangıç titremesi, tersine dönme, motorun yüksüz çalışma akımı çok büyük, hız kararlı değil, verimlilik düşük ve yük ile başlayamıyor.) Müşteriler, en iyi sürüş etkisini elde etmek için sürücü kartının direnç ve kapasitansını gerçek duruma göre ayarlayabilirler
3. JYQD_V6.3B sürücü kartı çıplak karttır, 100W'ın altındaki motoru sürmek zorunlu ısı dağılımına ihtiyaç duymaz, normal havalandırmayı sağlamanız gerekir.
4. Sürücü kartındaki 5V çıkış portunun harici elektrikli ekipmana bağlanması yasaktır. Sadece hız ayarı ve tersine çevirme için harici potansiyometreler ve anahtarların bu karta bağlanması için uygundur.
5. JYQD_V6.3B sürücü kartındaki Sinyal, motor hızı darbe çıkış sinyalidir ve çıkış akımı 5mA'den azdır.
Kablolama Şeması ve Port Açıklaması:

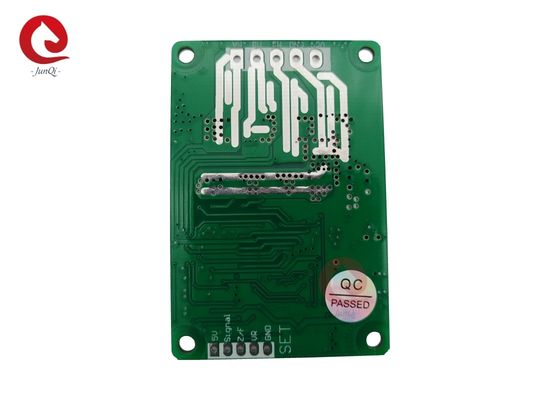

1. Kontrol Portu

GND — Sürücü kartı dahili kontrolü için kullanılır
VR — Hız kontrol portu. Analog voltaj hız ayarı 0V-5V hız ayarı, düşükten yükseğe lineer hız ayarı. PWM hız ayarı, sürücü kartı ile topraklanmalıdır.
Z/F — Dönme yönü kontrol portları. Bir yönde 5V bağlayın veya bağlamayın, diğer yöne GND bağlayın.
Sinyal — Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali
5V — Sürücü kartı dahili çıkış voltajı, hız ayarı ve tersine çevirme işlemi için harici potansiyometre veya anahtar.
2. Güç Portu

P+/VCC — DC +
P-/GND — DC -
MC — Motor Faz C
MB — Motor Faz B
MA — Motor Faz A
3. Lütfen motor faz kablosunun ve Hall kablosunun çok uzun olmamasına dikkat edin. Kablo çok uzunsa sinyal parazitine neden olur.

4. Kontrol portu mesafesi: 2,54 mm, Güç portu mesafesi: 3,96 mm.
5. Sürücü MOSFET'i ile soğutucu veya montaj plakası arasındaki yalıtıma dikkat edin.
 V6.3B Sürücü Kartı Boyutları (mm):
