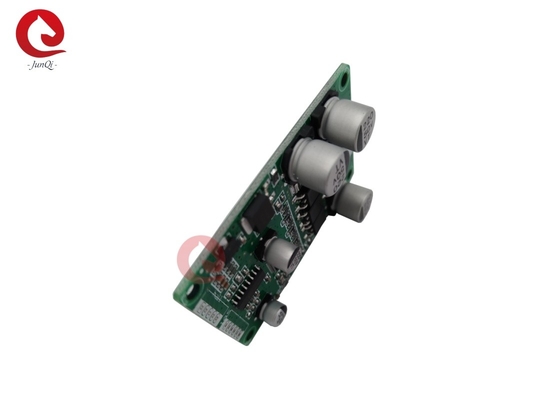

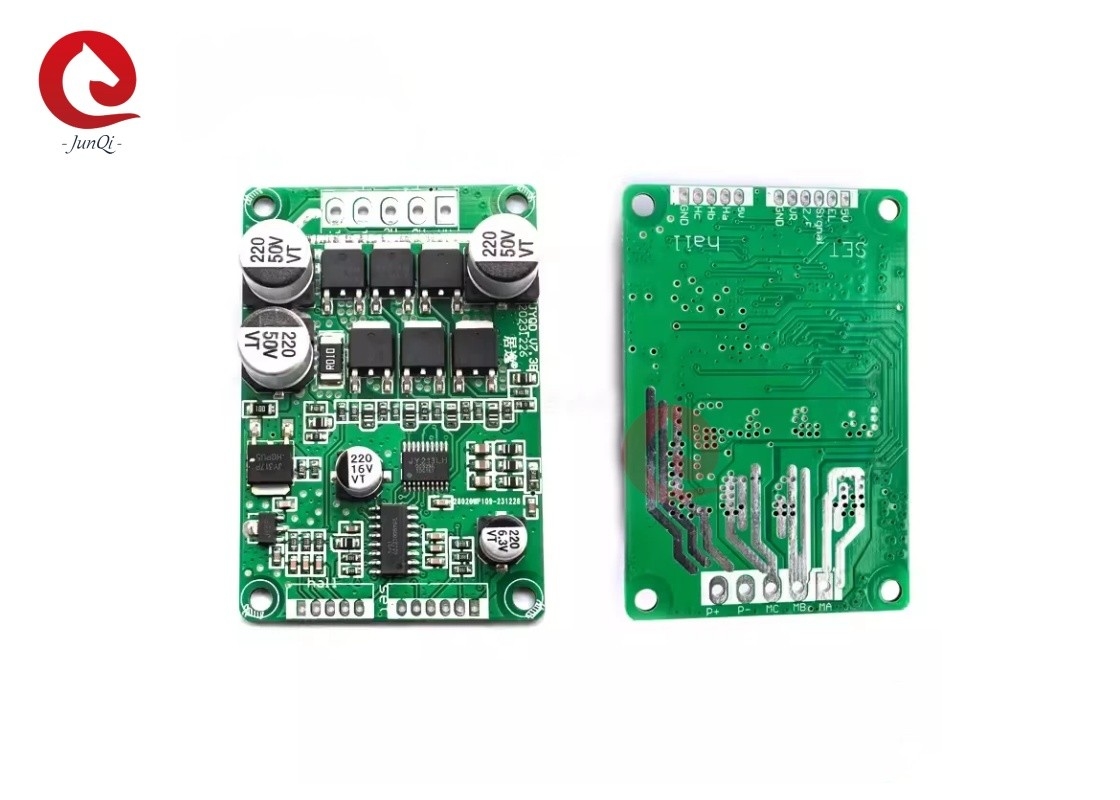

JYQD_V7.3B 8A Hall Sensörlü 3 Fazlı BLDC Motor için Fırçasız DC Sürücü Kartı

Geniş Çalışma Gerilimi 7~48VDC Max 10A Fırçasız DC Sürücü Kartı JYQD_V7.3B, Hall Sensörlü 3 Fazlı BLDC Motor için

Ürün Açıklaması:

Uygulama Notları:

1. Motorun gerilim ve güç parametrelerinin, sürücü kartı tarafından belirtilen aralığı aşmadığını doğrulayın.

2. Bu Sürücü Kartı, 120 derecelik Hall fırçasız DC motorlar için uygundur. Tüm üreticilerin hat dizileri, sürücü kartının hat dizileriyle eşleşmeyebilir. Müşteriler, Hall hat dizisini veya motorun üç fazlı hat dizisini gerçek duruma göre ayarlayabilirler. En iyi sürüş etkisini elde edin.

3. JYQD_V7.3B sürücü kartı çıplak karttır, 100W'ın altındaki motorlar için zorunlu ısı dağılımına gerek yoktur, normal havalandırmayı sağlamanız gerekir.

4. Sürücü kartındaki 5V çıkış portunun harici elektrikli ekipmana bağlanması yasaktır. Sadece harici potansiyometreleri ve anahtarları bu karta hız ayarı ve ters çevirme için bağlamak için uygundur.

5. JYQD_V7.3B sürücü kartındaki Sinyal, motor hız darbe çıkış sinyalidir ve çıkış akımı 5mA'den azdır.

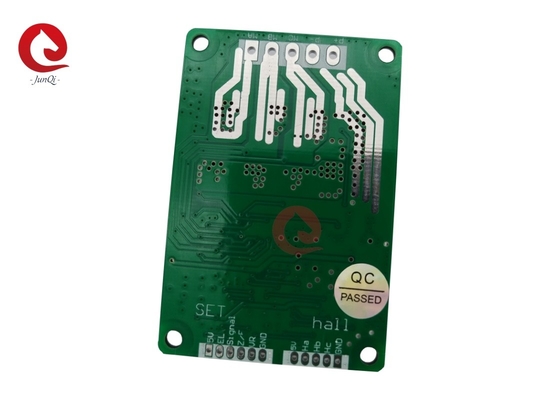

 Kablolama Şeması& Port Açıklaması:

1. HALL Sensör Portu
GND — Hall negatif kutbu
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — Hall pozitif kutbu

2. Kontrol Portu
GND — Sürücü kartı dahili kontrolü için kullanılır
VR — Hız kontrol portu. Analog gerilim hız ayarı 0V-5V hız ayarı, düşükten yükseğe lineer hız ayarı. PWM hız ayarı, sürücü kartı ile topraklanmalıdır.
Z/F — Dönüş yönü kontrol portları. Analog gerilim hız ayarı 0V-5V hız ayarı, düşükten yükseğe lineer hız ayarı. PWM hız ayarı, sürücü kartı ile topraklanmalıdır.
Sinyal — Motor hız darbe sinyali çıkış portu, 5V darbe sinyali
EL — Etkinleştirme portu kontrolü. Çalışmaya izin vermek için 5V bağlayın, çalışmayı yasaklamak için GND bağlayın.
5V — Sürücü kartı dahili çıkış gerilimi, hız ayarı ve ters çevirme işlemi için harici potansiyometre veya anahtar.

3. Güç portu
P+ — DC +
P- — DC -
MC — Motor Faz C
MB — Motor Faz B
MA — Motor Faz A

4. Motor faz kablosunun ve Hall kablosunun çok uzun olmamasına dikkat edin. Kablo çok uzunsa sinyal parazitine neden olur.

5. Kontrol portunun ve güç portunun port aralıkları sırasıyla 2,0 mm ve 3,96 mm'dir.

6. Isı emici eklerken veya yerleştirirken sürücü kartının yalıtımına dikkat edin.

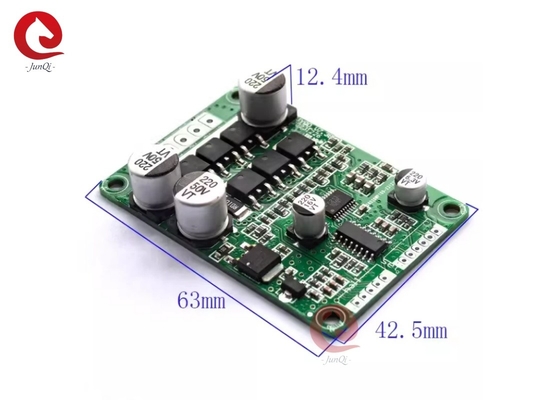

 Sürücü Kartı Boyutları (mm):
