Ürün Tanımı:

Uygulama notları:

1Motorun voltaj ve güç parametrelerinin sürücü tablosunda belirtilen aralığı aşamayacağını doğrulayın.

2Bu sürücü kartı, 120 derecelik Hall fırçasız DC motorlar için uygundur.Müşteriler gerçek duruma göre Hall hattı dizisi veya motor üç fazlı hattı dizisi ayarlayabilirsinizEn iyi sürüş etkisini elde et.

3. JYQD_V7.3B sürücü tahtası çıplak bir tahtadır, 100W'dan daha düşük sürücü gücü, ısı dağılmasını zorlamak için motorun gerekli değildir, normal havalandırmayı sağlamak gerekir.

4Sürücü tablosundaki 5V çıkış bağlantısı dış elektrikli ekipmanlara bağlanamaz.Sadece hız düzenleme ve geri dönüş için bu panoya harici potentiometers ve anahtarları bağlamak için uygundur.

5JYQD_V7.3B sürücü kartındaki sinyal, motor hızı darbe çıkış sinyalidir ve çıkış akımı 5mA'dan azdır.

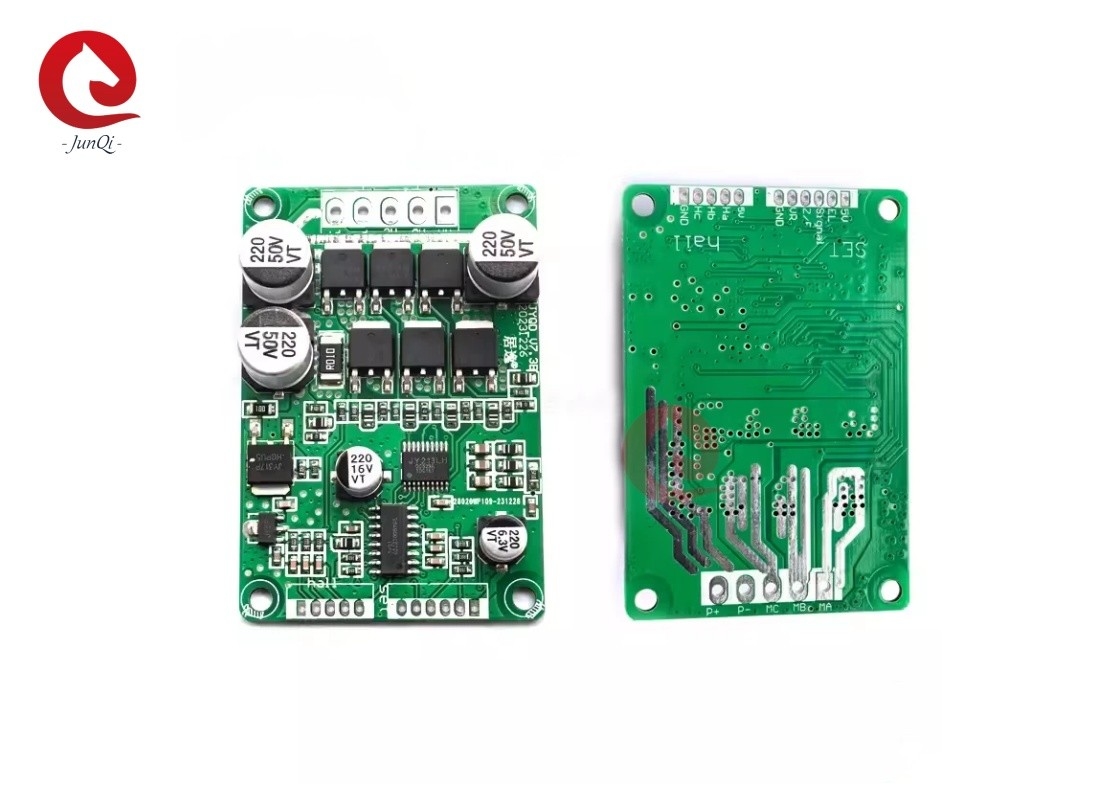

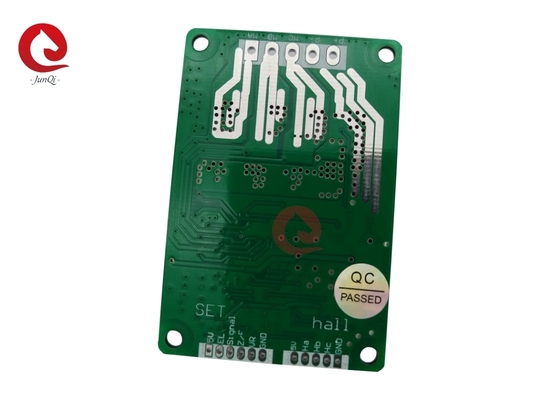

Kablolama ŞemasıLimanların açıklaması:

1HALL sensör bağlantısı.
GND Hall negatif kutbu
Hc Hall Hc
Hb Hall Hb
Ha Ha Salonu Ha
5V √ Hall pozitif direği

2Kontrol Limanı.
GND: Sürücü tablosunun iç kontrolü için kullanılır
VR Hız kontrolü portu. Analog voltaj hız düzenleme 0V-5V hız düzenleme,düşükten yüksek hıza doğrusal hız düzenleme. PWM hız düzenlemesi sürücü tahtası ile topraklanmalıdır.
Z / F döner yön kontrol portları. Analog voltaj hız düzenlemesi 0V-5V hız düzenlemesi, düşükten yüksek doğrusal hız düzenlemesi.PWM hız düzenlemesi sürücü tahtası ile yerleştirilmelidir.
Sinyal ′ Motor hızı darbe sinyali çıkış portu, 5V darbe sinyali
EL ️ Port kontrolünü etkinleştir. İşlemeye izin vermek için 5V'yi bağla, çalışmayı yasaklamak için GND'yi bağla.
5V ′′ Sürücü tahtası iç çıkış voltajı, dış potansiyometre veya hız ayarlama ve geriye dönme işlemi için anahtar.

3Güç bağlantısı.
P+ DC +
P- ¢ DC -
MC Motor Faza C
MB Motor B aşaması
MA ′ Motor A aşaması

4Lütfen motor faz telinin ve Hall telinin çok uzun olmamasına dikkat edin. Tel çok uzun olursa sinyal bozulmasına neden olur.

5Kontrol bağlantısı ve güç bağlantısının bağlantı noktası sırasıyla 2,0 mm ve 3,96 mm'dir.

6.Sıcaklık sinklerini eklerken veya yerleştirirken sürücü tahtasının yalıtımına dikkat edin.

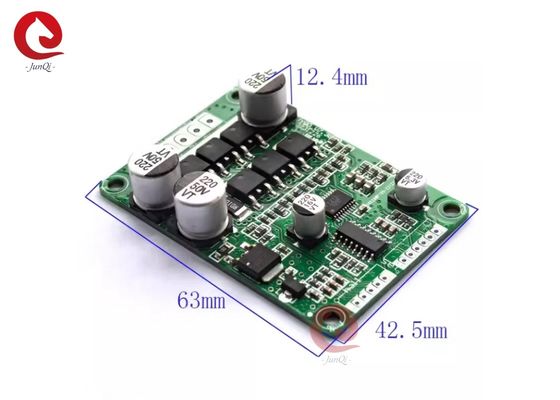

Sürücü tahtası Boyutları ((mm):
