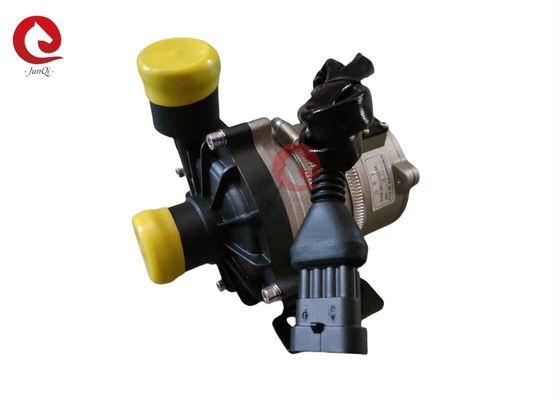

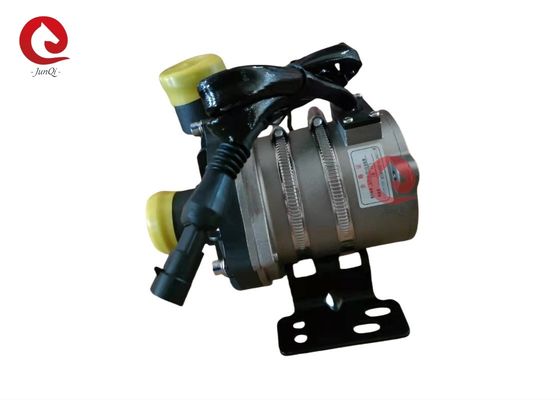

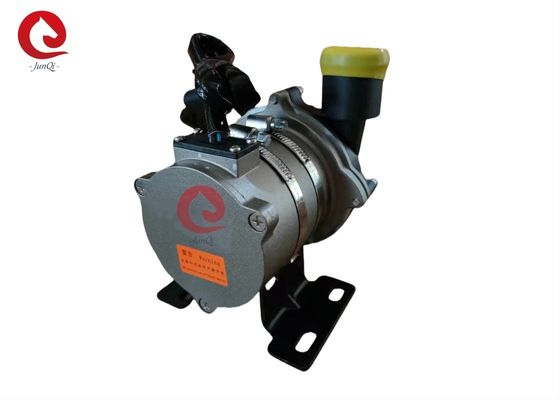

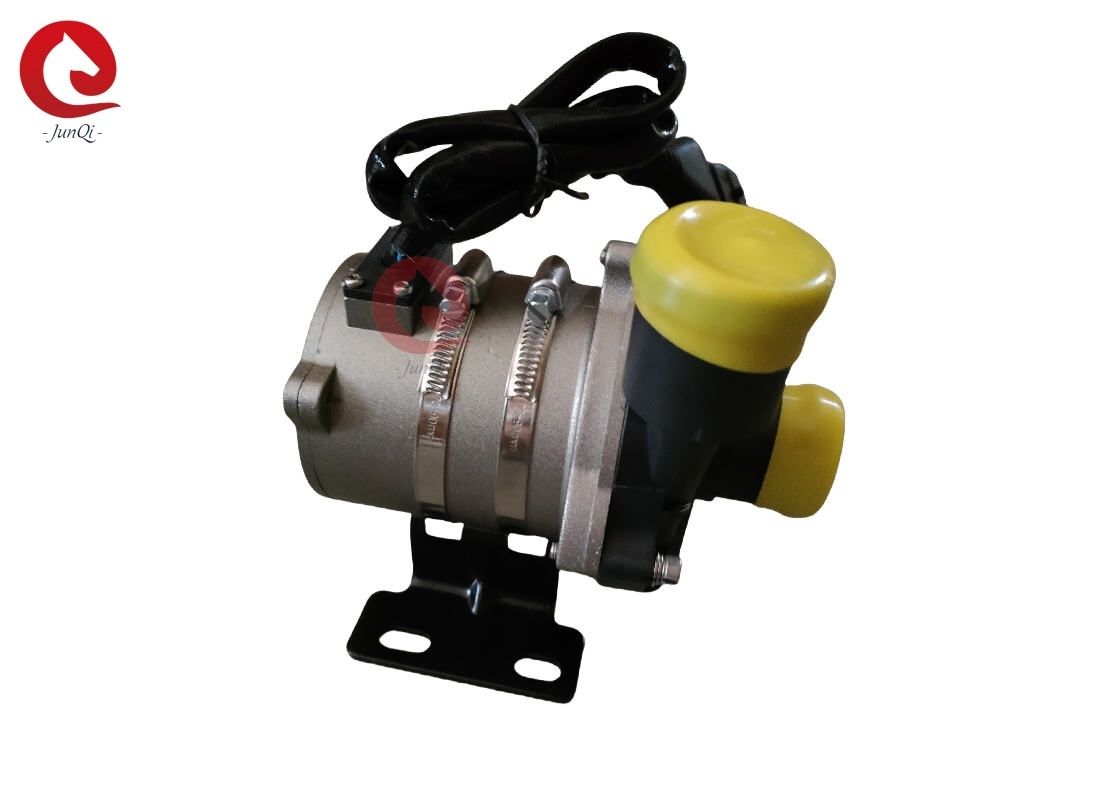

JP200-1 Fırçasız DC Su Pompası
Yüksek Akış Hızı 50~120L/M, Düşük Basınç 2~12M, PWM Kontrollü, Şehir İçi Otobüsler İçin 12V Fırçasız DC Su Pompası Uygulaması
Uygulama:
Hibrit otobüs, hibrit yolcu arabası, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve
soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.
Özellikler:
★Santrifüj pompa
★Manyetik kuvvet iletimi
★Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun hizmet
ömrü.
★Geniş çalışma sıcaklığı aralığına sahip
★PWM sinyali hız kontrolü (isteğe bağlı)
★Teşhis sinyali çıkışı (isteğe bağlı)
★iletişim modu (isteğe bağlı)
★Sabit akış kontrolü ile
★Ters polarite koruması
★Kuru çalışma koruması
★Aşırı Gerilim, aşırı akım koruması
★Aşırı yük, aşırı sıcaklık koruması
★Geniş Akış 50~120LPM
★Düşük basınç 2~12m
Teknik Parametreler Tablosu:
| No. |
|
Teknik Parametreler |
|
1
|
Orta Sıvı |
%50 Glikol sulu çözeltisi (Tercihen Organik Tip seçin, tane boyutu≯0.35, ppm≯0.1g/L) |
|
2
|
Aşırı Orta Sıcaklık |
-40℃~120℃ |
|
3
|
Normal Orta Sıcaklık |
10℃~90℃ |
|
4
|
Depolama Sıcaklığı |
-50℃~90℃ |
|
5
|
Aşırı |
-40℃~105℃ |
|
6
|
Akış Hızı Aralığı |
50L/dak~120L/dak |
|
7
|
Basınç Aralığı |
2m~12m(21kPa~115kPa) |
|
8
|
Nominal Gerilim |
DC12V /DC24V |
|
9
|
Gerilim Aralığı |
DC9~16V /DC18~32V |
|
10
|
Güç |
≤300W |
|
11
|
İletişim ve Kontrol Tipi |
CAN/PWM veya AÇIK/Kapalı |
|
12
|
Koruma Seviyesi |
IP68 |
|
13
|
Ağırlık |
≤1.5kg(Parantez hariç) |
|
14
|
Gürültü |
≤60dB(A)(bkz. 5.2 şekil) |
|
15
|
Hizmet Ömrü |
＞20000h |
|
16
|
Giriş/Çıkış OD'si |
φ38 |
|
17
|
Kablo Tipi |
Pompa gövdesiyle entegre veya konektörlü kablolar |
|
18
|
Koruma Fonksiyonu |
Aşırı Akım Koruması, Aşırı/Düşük Gerilim Koruması, Aşırı Sıcaklık Koruması, Kilitli Rotor Koruması, Kuru Çalışma Koruması, Ters Polarite Koruması. |
2. Mekanik kurulum
2.1 Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak monte edildiğinde
çıkış portu yukarı doğru olmalıdır.
2.2 Kuru çalışmayı önlemek için (pervane içinde hava sıkışması), su pompası çıkış portu
dikey veya pervanenin üst kısmında olmalıdır. (bkz. şekil 1)
2.3 Bağlantı borusu dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmamalıdır) havayı
kolayca tahliye etmek için, çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. şekil 2).
2.4 Sıvı olarak deniz suyu veya diğer ağır kirlilik içeren büyük taneli yabancı madde sıvısı kullanılamaz
orta.
Elektriksel Arayüzler:
3.1 PWM/CAN İletişim Konnektörleri ve Pin Port Açıklaması Öner:
Üretim:TE Bağlantı(Öner)
Konnektör Modeli:AMP282106-1
Eşleşen Fiş Modeli:AMP282088-1
3.2 Önerilmeyen Konnektörler:
Kablolu su pompası uygulaması için, JUNQI International, konektörü değiştirebilir
müşteri isteği olarak türler. Veya sabit hız için 2 pinli konektör (açma/kapama), geri bildirimli 3 pinli konektör
fonksiyon (veya 3 pinli PWM iletişim uygulaması), lütfen isteğinizin ayrıntıları için bizimle iletişime geçin.
Performans Göstergeleri:
4.1 Performans Eğrisi:
4.2. Gürültü
Gürültü Test Koşulları:
1. Test Odası Sıcaklığı: 23℃,
2. Su Hızı: Maksimum Hız
3. Akış Hızı: Maksimum Akış
Test Sonucu: ≤60dB(A), maksimum test değerini seçin
Gürültü testi ölçüm konumu aşağıdaki şekilde.
4.3 CAN İletişimi:
Lütfen tasarımı seçerken öneri anlaşmasını iletin ve alın!4.4 PWM
İletişim (Önerilir)
4.4.1 Su Pompası Konnektör Pin port tanımı (şekil3, şekil4)
1. Arıza meydana geldiğinde güç kaynağını kesmek için su pompası güç kaynağı devresine bir sigorta ekleyin.
2. Su pompasının kaplanmasını veya tıkanmasını ve çevredeki cihazların ısınmasından etkilenmesini önleyin. Kurulum alanı, bakım ve değiştirme işlemi için uygundur.
3. Çalışma ortam sıcaklığı: -40℃--120℃, kurulum sırasında üç elementli katalitik, gaz deşarj boru sistemine ve motora yakın olmaktan kaçınılmalı, çalışma ortam sıcaklığını sağlayın
4. Su pompasının montaj konumu, pompanın hizmet ömrünü uzatmak için mümkün olduğunca su seviyesine yakın olmalıdır.
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmayı ve pervane tıkanmasını önleyin
6. Lütfen tozlardan uzak bir ortamda pompa kullanın, toz hizmet ömrünü azaltmak için zararlıdır
