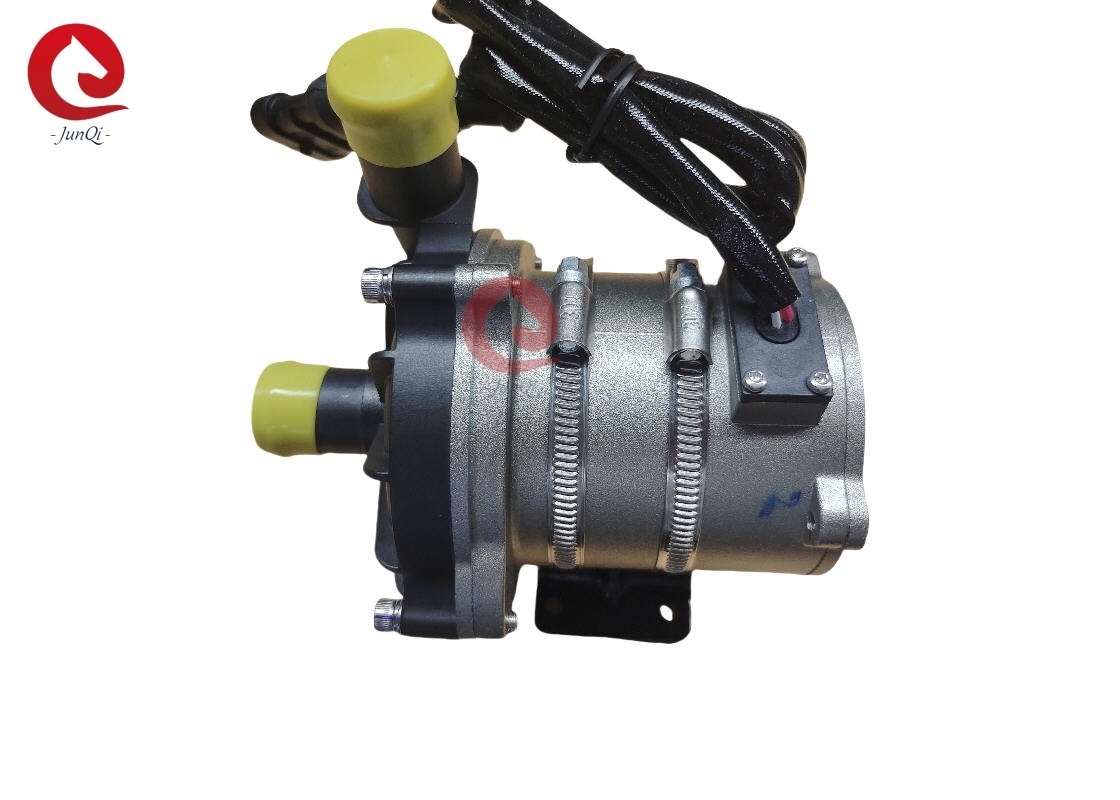

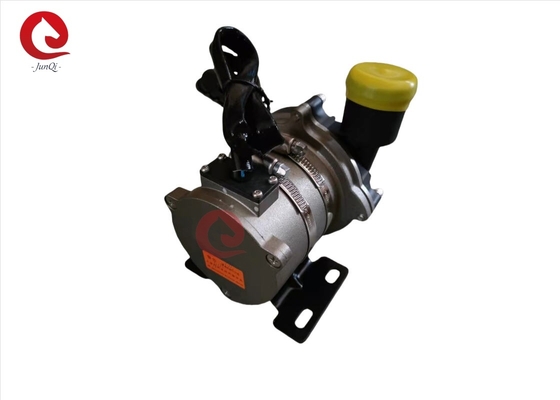

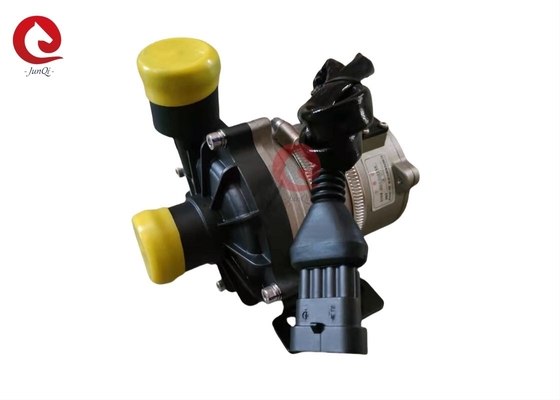

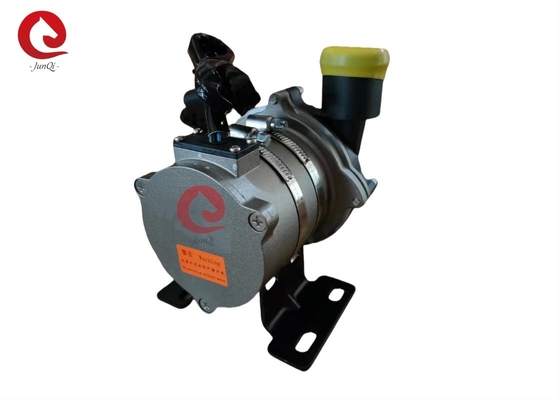

JP200-1 Fırçasız DC Su Pompası
Yeni enerji otobüsü/kamyon soğutma sistemleri için 12V 24VDC Elektrikli su pompası, Can BUS, PWM Arıza geri besleme fonksiyonu ile
Başvuru:
Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtma sistemlerinde yaygın olarak kullanılır ve
soğutma sirkülasyon sistemi.
Özellikleri:
★ Santrifüj pompa
★ Manyetik kuvvet aktarımı
★ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verim, uzun hizmet
hayat.
★ Geniş çalışma sıcaklığı aralığı ile
★ PWM sinyal hızı kontrolü (opsiyonel)
★ Teşhis sinyali çıkışı (opsiyonel)
★ iletişim modu (isteğe bağlı)
★ Sabit akış kontrolü ile
★ Ters polarite koruması
★ Kuru çalışma koruması
★ Aşırı Gerilim, aşırı akım koruması
★ Aşırı yük, aşırı sıcaklık koruması
★ Büyük Akış 50~120LPM
★ Alçak kafa 2~12m
Teknik Parametreler Tablosu:
| Numara. |
|
Teknik parametreler |
|
1
|
Orta Sıvı |
%50 Glikol sulu solüsyonu(Tercih edilen Organik Tip, tane boyutu≯0.35,ppm≯0.1g/L'yi seçin) |
|
2
|
Aşırı Orta Sıcaklık |
-40℃~120℃ |
|
3
|
Normal Orta Sıcaklık |
10℃~90℃ |
|
4
|
Depolama sıcaklığı |
-50℃~90℃ |
|
5
|
Aşırı |
-40℃~105℃ |
|
6
|
Akış Hızı Aralığı |
50L/dak~120L/dak |
|
7
|
kafa aralığı |
2m~12m(21kPa~115kPa) |
|
8
|
anma gerilimi |
DC12V /DC24V |
|
9
|
Voltaj aralığı |
DC9~16V /DC18~32V |
|
10
|
Güç |
≤300W |
|
11
|
İletişim ve Kontrol Tipi |
CAN/PWM veya AÇIK/Kapalı |
|
12
|
Koruma seviyesi |
IP68 |
|
13
|
Ağırlık |
≤1.5kg (Braketsiz) |
|
14
|
Gürültü |
≤60dB(A)(bakınız 5.2 şekil) |
|
15
|
Hizmet Ömrü |
＞20000h |
|
16
|
giriş/çıkış OD |
φ38 |
|
17
|
kurşun tel Tipi |
Pompa gövdesi veya konektörlü kurşun teller ile entegre |
|
18
|
Koruma Fonksiyonu |
Aşırı Akım Koruması, Aşırı/Düşük Gerilim Koruması, Aşırı Sıcaklık Koruması, Kilitli Rotor Koruması,Kuru Çalışma Koruması, Ters Polarite Koruması. |
2. Mekanik kurulum
2.1 Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Monte edildiğinde
dikey olarak, çıkış portu yukarı doğru olmalıdır.
2.2 Kuru çalışmayı önlemek için (pervaneye hava sıkışması), su pompası çıkış portu
dikey veya çarkın üst kısmında olmalıdır.(bkz. şekil 1)
2.3 Bağlantılı boru dikey olarak monte edilmelidir (veya 20 cm'de dirsek kullanılmamalıdır)
kolayca tahliye edildiğinde, çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. şekil 2).
2.4 Sıvı olarak büyük taneli kirlilik sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız
orta .
Elektrik Arayüzleri:
3.1 Tavsiye PWM/CAN İletişim Konnektörleri ve Pin Bağlantı Noktası Açıklama:
imalat:TE Bağlantısı(Önermek)
Bağlayıcı Modeli:AMP282106-1
Uyumlu Fiş Modeli:AMP282088-1
3.2 Tavsiye Edilmeyen Konnektörler:
Kurşun teller ile su pompası uygulaması için, JUNQI International konektörü değiştirebilir
müşteri isteği olarak türleri.Veya sabit hız (açma/kapama) için 2 pinli konnektör, geri beslemeli 3 pinli konnektör
(veya 3pin PWM iletişim uygulaması), talep detaylarınız için lütfen bizimle iletişime geçin.
Performans göstergeleri:
4.1 Performans Eğrisi:
4.2.Gürültü
Gürültü Testi Koşulları:
1. Test Odası Sıcaklığı: 23℃,
2. Su Hızı: Maksimum Hız
3. Akış Hızı: Maksimum Akış
Test Sonucu: ≤60dB(A), maksimum test değerini seçin
Aşağıdaki şekildeki gibi Gürültü testi ölçüm konumu.
4.3 CAN İletişimi:
Tasarım seçerken lütfen iletişim kurun ve öneri anlaşmasını alın!4.4 PWM
İletişim(Tavsiye)
4.4.1 Su Pompası Konektörü Pin portu tanımı(şekil3, şekil4)
1. Arıza göründüğünde güç kaynağını kesmek için lütfen su pompası güç kaynağı devresine bir sigorta ekleyin.
2. Su pompasının kapalı veya bloke olmasını ve çevredeki cihazların ısınmasından etkilenmesini önleyin.Kurulum alanı, bakım ve değiştirme işlemi için uygundur.
3. Çalışma ortam sıcaklığı:-40℃--120℃, kurulum sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yakın kaçınmaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
4. Pompanın kullanım ömrünü uzatmak için, su pompasının kurulum konumu, düşük su seviyesine mümkün olduğunca yakın olmalıdır.
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmayı ve çarkın tıkanmasını önleyin.
6.Lütfen pompayı tozlu ortamdan uzak tutun, toz servis ömrünü azaltmak için zararlıdır.
