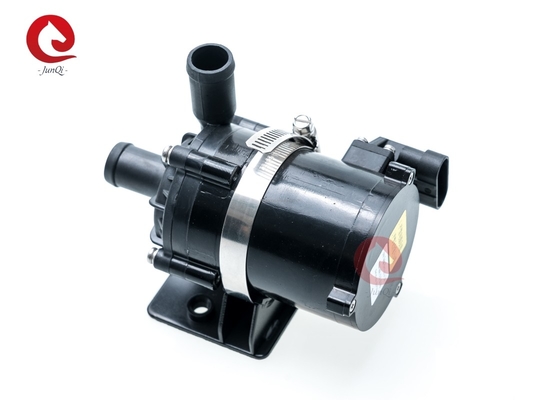

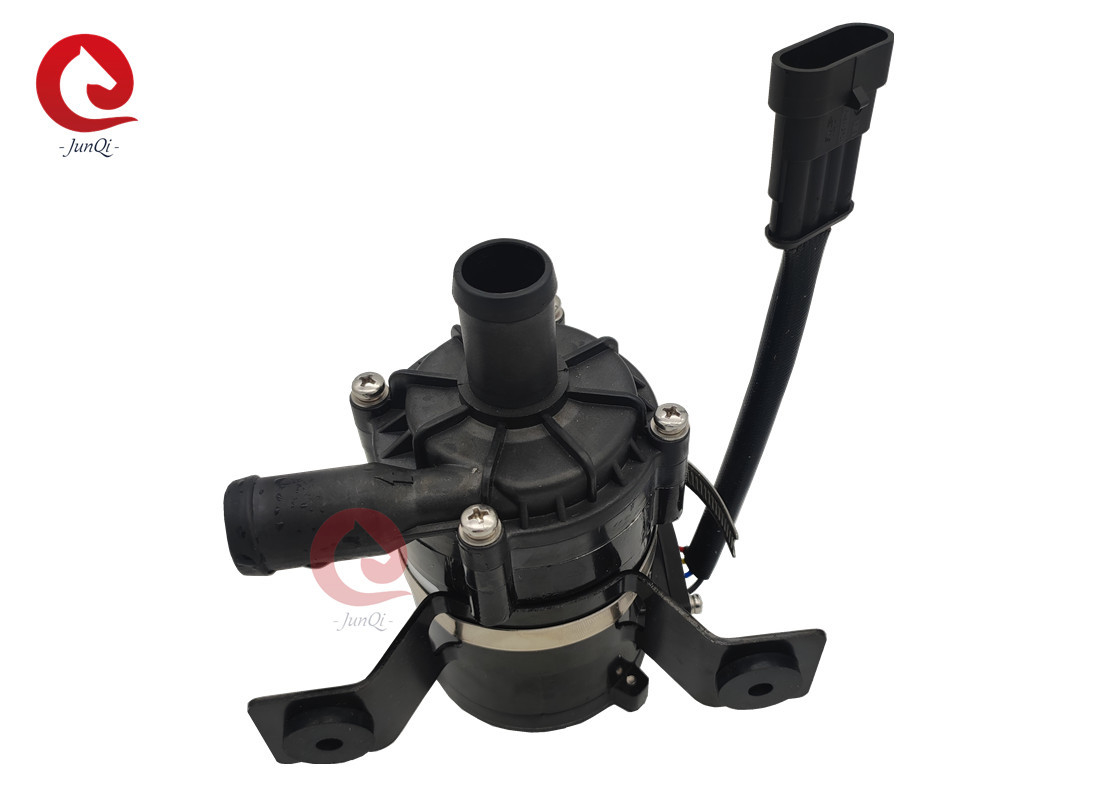

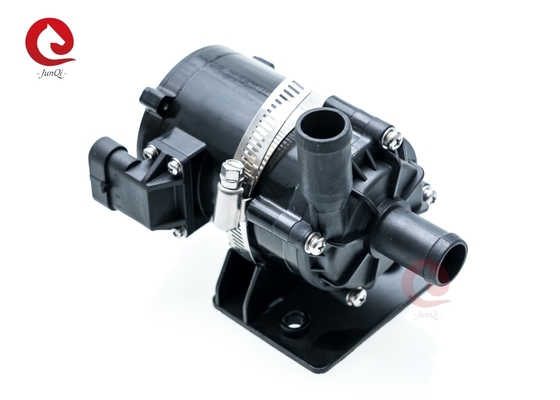

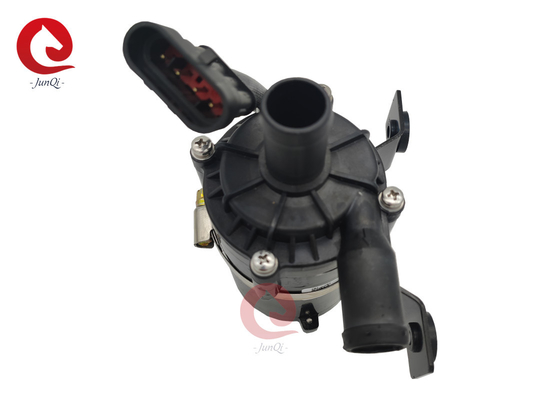

Yeni Enerji Otomotiv Soğutma Döngüsü için 24V 80W Fırçasız DC Su Pompası

Yeni Enerji Otomobil Soğutma Döngüsü için 24V 80W fırçasız DC Otomobil Su Pompası

♣ Özellikler

* Tek aşamalı santrifugal pompa

* Manyetik kuvvet iletimi (koruyucu pompa yapısı)

* Yüksek verimli fırçasız DC motoru, düşük güç tüketimi, yüksek verimlilik, uzun hizmet ömrü.

* Geniş çalışma sıcaklık aralığı ile

* PWM sinyal hızı kontrolü (özönlü PG sinyal geri bildirimi)

* Sürekli akış kontrolü ile

* Ters polarite koruması

* Kuru çalışma koruması

* Aşırı Voltaj, Aşırı Akım Koruması

* Aşırı yük, aşırı sıcaklık koruması

* Otomobil sınıfı elektronik bileşenler

♣ Teknik açıklama (sıvıyla temas eden parçalar)

Pompa başı koruması: PPS+GF

Sürücü: PPS+GF

Kalkan boşluğu: PPS+GF

Çubuk rulmanı: Karbon reçine kompozit malzemeler + zirkonya seramik yıkayıcı

Çubuk: Sıvı paslanmaz çelik çubuk

Rotor: nilon enjeksiyon paketli

Mühür halkaları: EPDM

♣ Sürücü cihazı (motoru da dahil)

Sürücü elektromanyetik: mıknatıs + nilon enjeksiyon paketi

Vuruşlar ve fındıklar: SUS 304 paslanmaz çelik

Sürüş Motoru: fırçasız motor

Motor tel çerçevesi: PPA+GF (beyaz)

Pompa koru: alüminyum alaşımı

Sütun: SUS 304 paslanmaz çelik

Döşeme halkası: US 304 paslanmaz çelik + Damping kauçuk halka

IP67 derecesine göre su geçirmez (en60529)

Bağlantı:3 Pin veya 4Pin (PG sinyali geri bildirimi ile)

Düzlük çapı:22.6mm (iç çapı:16mm)

♣ Model Özellikleri

DKB80-12A ((SR/PG)

DKB80-24A ((SR/PG)

Montaj koltuklu model önekle: SR (örneğin:DKB80-12ASR)

PG sinyali geri bildirim iğnesi model sonek:PG (örneğin:DKB80-12APG)

♣ Montaj talimatı

DKB80 serisi pompaları, önceden doldurulmasını gerektiren santrifugal pompalardır.

Sistemin en düşük konumuna monte edilen pompa, döngünün her zaman sıvıya dalmasını sağlamak için veya güç açılmadan önce pompa önceden doldurulmuştur.

1: Pompa kuru çalıştırılmamalıdır, 30 saniye kuru çalıştırılabilir olsa bile (30 saniye kuru çalıştırıldıktan sonra otomatik olarak durur), kuru çalıştırma gürültü yapar,aynı zamanda şaft ve şaft kolunun aşınmasını artırır.

2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, eğer daha küçük çaplı bir hortum pompa girişini kullanıyorsanız, pompadaki negatif basınç nedeniyle,Dış havanın boru hattından pompa girmesi daha kolaydır., bu pompa performansının bozulmasına neden olur ve hava kabarcıkları pompa hasar verir.

3: Pompa giriş yönünden bakıldığında, döngü saat yönünde döner (çıkış geçidindeki ok'a bakın).

4: Pompa dikey veya yatay olarak monte edilebilir (Şekil 1'e bakın). Dikey olarak monte edildiğinde, çıkış portu yukarı doğru olmalıdır.

5: Kuru akıştan kaçınmak için (havanın döngüye sıkışması),su pompasının çıkış kapısı dikey veya döngünün üst kısmında olmalıdır (Şekil 1'e bakın).

6: Bağlı boru dikey olarak monte edilmelidir (veya 20cm'de dirseği bulunmamalıdır) hava kolayca boşaltılmasını sağlamak için, çıkış borusu 90 derece'den daha az kullanılmamalıdır

Dirseği (Şekil 2'ye bakın).

7: Deniz suyu veya büyük tanelerle kirlenmiş sıvıyı sıvı ortam olarak kullanmayın.

♣ Sıcaklık parametresi

Orta sıvı sıcaklığı: -40°C - +120°C (-40°F - + 248°F)

Çalışma ortamı sıcaklığı: -40°C - +100°C (-40°F - +212°F)

Depolama sıcaklığı: -40°C - +70°C (-40°F - +158°F)

(100 °C'ye kadar, ancak kullanım ömrünü kısaltacaktır)

Sistem basıncı

-0. 2 ila 2.5 bar (100°C).

Hizmet ömrü, nominal voltaj ve 36 °C (86 °F) ortam sıcaklığına dayanarak 20.000 saatten fazladır.

♣ Elektriksel parametreler

♣ Bağlantı modeli ve Pins

♣ Kablo boyutunu tavsiye et (% 3 gerilim düşüşüne dayanarak)

♣ Dikkat

1. çalışma ortam sıcaklığı:-40°C-120°C, kurulum sırasında üç elemanlı katalitik, gaz boşaltma boru sistemi ve motor yakın kaçınmaya çalışılması gerekir,çalışma ortamı sıcaklığını sağlamak.

2Su pompasının kurulum pozisyonu, pompanın kullanım ömrünü uzatmak için mümkün olduğunca düşük su seviyesine yakın olmalıdır.

3Su direnci azaltmak için, mümkün olduğunca kurulumdaki borulardaki dirsek sayısını azaltmak için, pompadan 20 cm'lik bir mesafede hiçbir dirsek olmadığından emin olmalısınız.

4. Lütfen tozlu ortamdan uzak pompa kullanın, toz hizmet ömrünü azaltmak için zararlıdır

5Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmaktan ve impelere engel olmaktan kaçının.

♣ Eğri grafik

♣Toplam boyutlar

♣ Pompa paket resimleri:

♣Uygulamalar:

HEV ((Hybrid Elektrikli Araç),EV ((Elektrik Araç), trenler, gemiler ve diğer ısıtma ve soğutma dolaşım sistemleri için geçerlidir.
