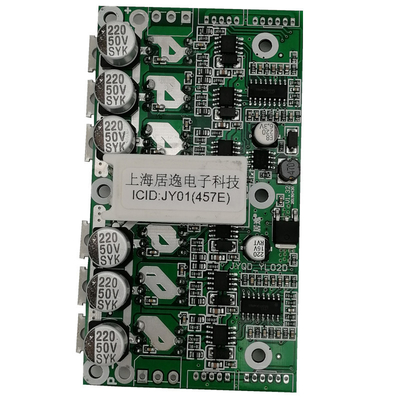

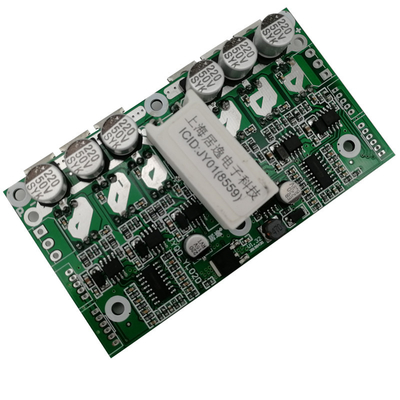

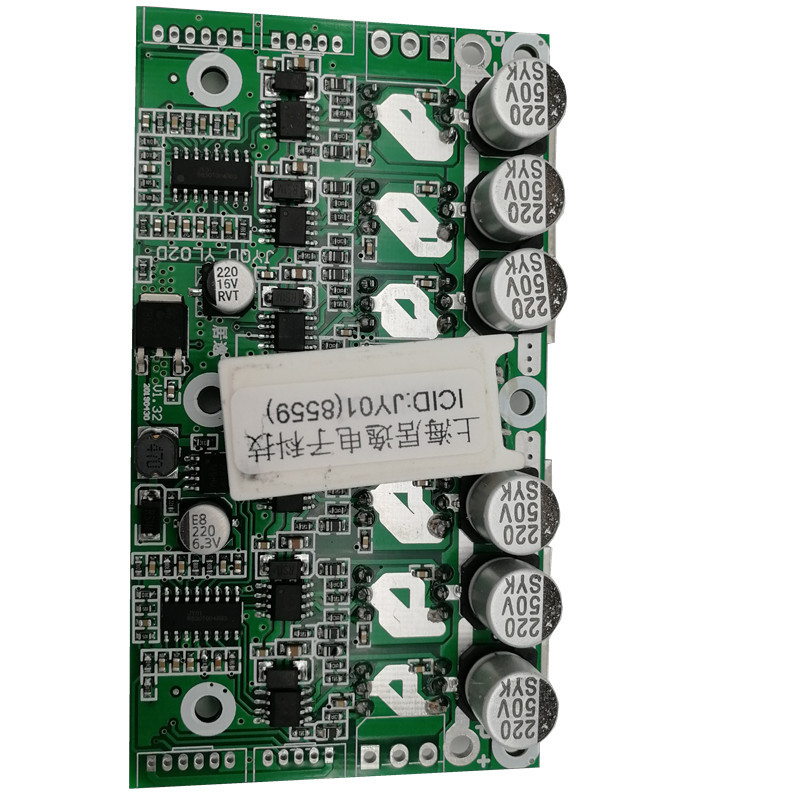

Elektrikli Kaykay için 12-36VDC 15A Çift Fırçasız DC Motor Sürücü Kartı DC Denetleyici

Özellikler: Aynı anda iki motoru çalıştırabilir, tek veya çift kontrollü olabilir. Reaktif güç fren fonksiyonu vardır, Fren ters şarj koruma serbest bırakma devresi, MCU kontrollü olabilir, Kart üzerindeki "5V" bağlantı noktası, harici MCU'ya 300mA akım verebilir

Çift sürücü panosu, seçiminiz için dört versiyona sahiptir, lütfen hangi versiyonu istediğinizi bize bildirin.

JYQD-YL02D(8559) doğrudan çalıştırma versiyonunda KİLİT YOK işlevi vardır,(doğrusal hız ayarı 0-5V, astar freni:0-5V)
JYQD-YL02D(457E) doğrudan çalıştırma versiyonunda KİLİT YOK işlevi vardır,(doğrusal hız ayarı 0-2.5V, astar freni:0-2.5V)
JYQD-YL-02D(99F2) emniyetli çalıştırma versiyonu KİLİT işlevine sahiptir.(doğrusal hız ayarı 0-5V, astar freni:0-5V)
JYQD-YL-02D(C737)güvenli çalıştırma versiyonu KİLİT işlevine sahiptir.(doğrusal hız ayarı 0-2,5V, astar freni:0-2,5V)

Güvenli başlatma: Hızı ayarlamak için bir düğme stili potansiyometre kullanırsanız, potansiyometre durmadan önce 0'da durmazsa, motor buna göre doğrudan başlatılacaktır.

YL02D BLDC Sürücü kartı dört koruma işlevi:

Sürücü Boyutları:

YL02D BLDC Denetleyici Kablolama Talimatları:

Kontrol Portu Tanıtımları:

1.GND: Yalnızca kontrol sinyali için

2.VR: Hız regülasyonu (0-2.5v veya 0-5v lineer hız regülasyonu).PWM frekansı: 1KHz-10KHz.

3.ZF: İleri ve geri dönüş portu. (5v yüksek seviye veya 0v düşük seviye, 3.3v MCU kullanıyorsanız, 5V'a ayarlamanız gerekir)

4. M: Hız darbe sinyali çıkışı

5. EL: Fren fonksiyonu portu, 0-2.5V veya 0-5V lineer fren

6. 5V: Harici kontrol cihazı için 5V güç kaynağı (≤300mA)
