Müşteriler İçin Değer Yaratmak. Dürüstlük ve Kazan-Kazan.
 |
| Menşe yeri: | Çin |
| Marka adı: | JUNQI |
| Sertifika: | CE,ROHS, UL |
| Model numarası: | BLSD22016ADC-2Q-HV |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | PE torba + Karton |
| Teslim süresi: | 5-10 gün |
| Ödeme koşulları: | T/T, L/C, Paypal |
| Yetenek temini: | 1000 takım/gün |
| Ürün adı: | Fırçasız DC Motor Sürücüsü | çalışma voltajı: | 220VAC(60~385VDC) |
|---|---|---|---|
| Tepe Akımı: | 16A | Mevcut Devam Et: | 8A |
| Çıkış gücü: | 2400W | Referans Girişi: | 0~10V/PWM/Frekans |
| Vurgulamak: | 2400W 3 Fazlı Fırçasız Motor,220VAC 3 Fazlı Fırçasız Motor,16A 3 Fazlı Fırçasız DC Motor Sürücüsü |
||
Özellikler:
1. Yüzeye montaj teknolojisi, küçük boyutlu, yüksek akım
2. İyi doğrusallıkla hız veya akımın 2-Quadrant PI yakın döngü kontrolü.
3. Farklı motorlar için değişken parametre ayarları.
4. Güvenli geri dönüş, güvenli başlatma, etkinleştirme, fren, hız referansı ve hız darbesi (PG), alarm çıkış fonksiyonlarının kontrol fonksiyonları.Kısa devre ve aşırı sıcaklık koruması.AC veya DC besleme, geniş bir voltaj aralığında kullanılabilir.
5. Üç çeşit referans girişi: analog voltaj, PWM, frekans.
6. Hall sensörlü 3 Fazlı BLDC Motorlar için uygundur.
7. Endüstriyel sınıf çiplerin kullanımı, optik izolasyon portu.
Model ve Özellikler:
S serisi 2-Quadrant BLDC Motor Hız Sürücüsü:
| modeli |
Gerilim
|
zirve yapıyorum (A) |
devam ediyorum (A) |
po (K) |
Referans Giriş |
Boyut (mm) |
| BLSD22016ADC-2Q-HV |
220VAC veya (60~385VDC) |
16 | 8 | 2400 |
0~10v/ PWM/ Sıklık |
W142,L254,H68 |
Sürücü Numaralandırma Bilgileri:
BLSD 220 16 ADC -2Q-HV-T
BLSD: BLDC Hız Sürücüsü
24: Anma Gerilimi (VAC)
35: Tepe Akım Limiti(A)
ADC: AC veya DC Güç kaynağı
2Q: 2 Çeyrek Sürüş Modu
YG: YG serisi (Yüksek Gerilim)
T=-40~+65℃ Ta, Etiketsiz=-10~+45℃ Ta
Fark etme:
1. Sürücünün tepe akımını seçin:ip(A)≧2*Ir(A) veyaip(A)≧4*Pom/(1.414*Vp), Irm=motorun anma akımı(A) Pom=Motorun anma çıkış gücü(W), Vp=Sürücünün AC besleme gerilimi(Vrms)
2. Sürüş çeyreği:Sürücüler yalnızca I&III çeyreğinde kullanılır.
3.Müşteri adaylarından gelen parazit:Hall sinyalleri, uzunluk 3m'den fazla olduğunda sargı uçlarındaki anahtarlamalı akım tarafından bozulabilir.Onları birbirine karıştırmayın.Korumalı uçlar kullanmak daha iyidir.
4. Motor Yalıtımı:Hall sensörlerinden Sargılara/Hall sensörlerinden Motor Cse'ye/Sargılardan Motor Kasasına
İzolasyon Direnci＞100MOhm@1500VDC
Dielektrik dayanım＜1mA@1200VAC/50-60Hz/1 dakika
5.Güvenlik:Sürücü üzerinde etiketli PE terminali, besleme sisteminin koruma topraklama noktasına bağlanmalıdır.
Tipik bağlantılar:
Mekanik Boyut:
BLSD22016ADC-2Q-HV
DİKKAT: PE noktası, besleme sisteminin koruyucu topraklamasına bağlanmalıdır!!!!

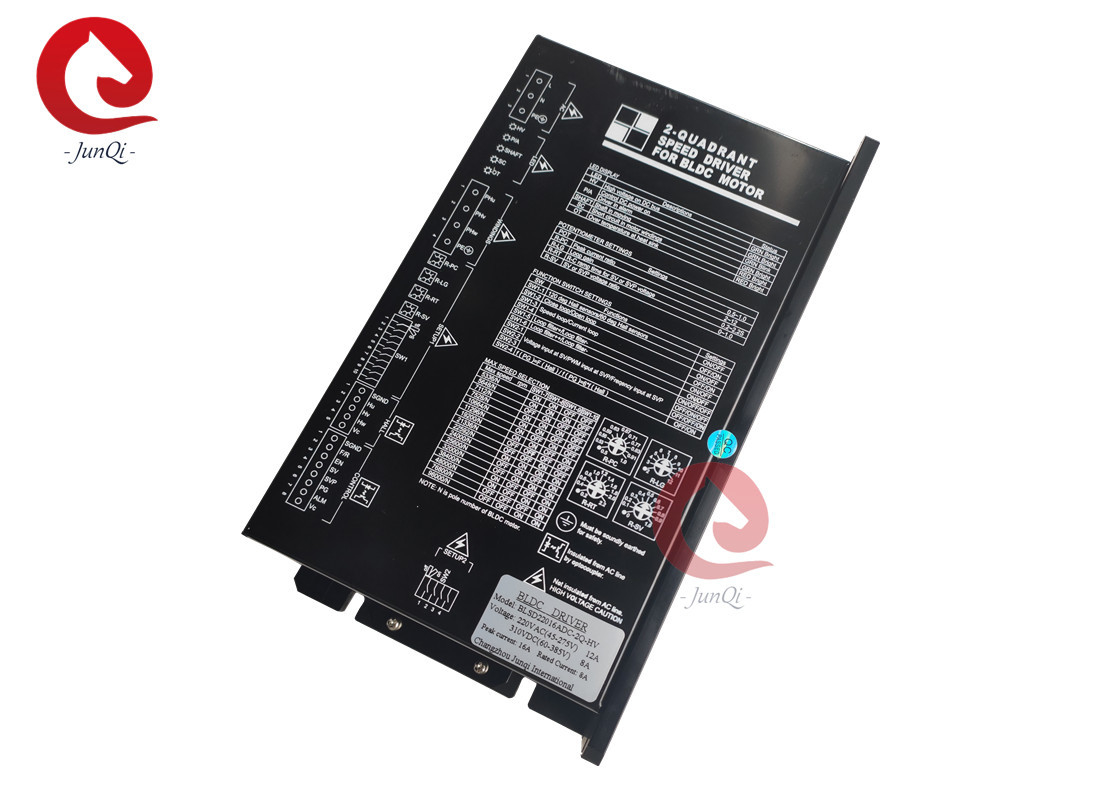

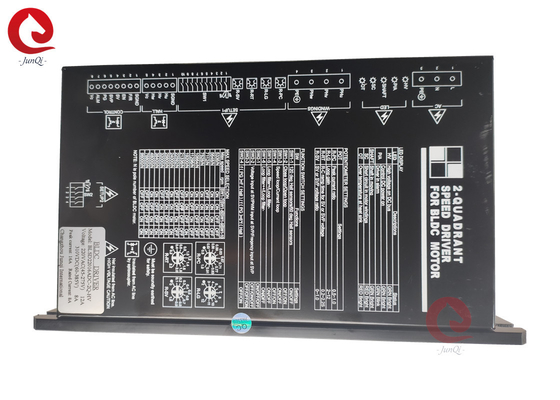

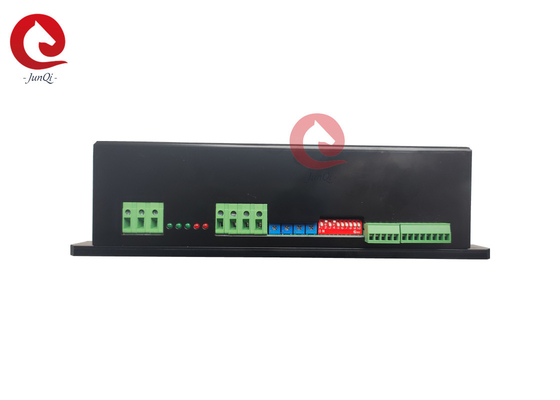

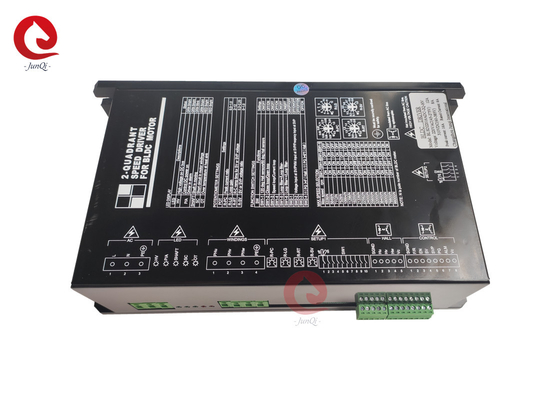

Resim Detayları:
