| Menşe yeri: | ÇIN |
| Marka adı: | JUNQI |
| Sertifika: | CE,ROHS, UL |
| Model numarası: | BLSD4850DC-2Q-H |
| Min sipariş miktarı: | 1 set |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | PE torba + Karton |
| Teslim süresi: | 5-10 gün |
| Ödeme koşulları: | T/T, L/C, Paypal |
| Yetenek temini: | 1000 takım/gün |
| Ürün Adı: | Fırçasız Dc Motor Sürücüsü | Çalışma voltajı: | 48VDC ((17~56VDC) |
|---|---|---|---|
| Tepe akımı: | 50A | Akıma Devam Et: | 25A |
| Çıktı Gücü: | 1200W | Referans Girişi: | 0~5V/PWM/Frekans |
| Uygulama: | Hall sensörlü BLDC motoru | ||
| Vurgulamak: | 1200W BLDC Sürücü,Hall Sensör BLDC Sürücüsü,48VDC fırçasız DC motor sürücüsü |
||

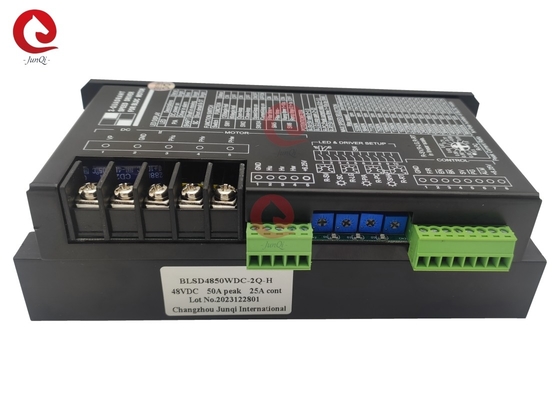

Geniş Aralık Voltaj 17 ~ 56VDC Sürekli akım 25A 1200W BLDC Sürücü 48VDC 3Faze Hall sensörü için fırçasız DC motor
Özellikleri:
1Yüzey montajı teknolojisi, küçük boyut, yüksek akım
2. 2 çeyreği PI, iyi doğrusallık ile hız veya akımın kapalı döngü kontrolü.
3Farklı motorlar için değişken parametre ayarları.
4. Güvenli geri, güvenli başlangıç, etkinleştirme, fren, hız referans ve çıkış fonksiyonları hız dürtüsü (PG), alarm kontrol işlevleri. Kısa devre ve aşırı sıcaklık koruması.
5Üç tür referans giriş: analog voltaj, PWM, frekans.
6Hall sensörleri ile 3 fazlı BLDC motorlar için uygundur.
7Endüstriyel kaliteli yonga kullanımı.
Model ve Özellikleri:
| Model |
Voltaj (VDC) |
Ben zirveye çıkıyorum. (A) |
Sayıyorum. (A) |
Po. (W) |
Referans Giriş |
Boyut (mm) |
| BLSD4810WDC-2Q-H |
12v (17 ~ 56VDC) |
10 | 5 | 240 |
0~5V/ PWM/ Sıklık |
W82.5L162,H29 |
| BLSD4820WDC-2Q-H | 20 | 10 | 480 | W82.5L162,H29 | ||
| BLSD4850WDC-2Q-H | 50 | 25 | 1200 | W82.5L162,H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82.5L181,H53 |
Sürücü numaralandırma bilgileri:
BLSD 24 35 WDC -2Q-H-T P
BLSD: BLDC Hız Sürücüsü
24: Rütbeli Voltaj ((VDC)
35: En yüksek akım sınırı ((A)
DC=Normal DC Voltajı, LDC=Ultra Düşük DC Voltajı, WDC=Ultra Geniş DC Voltajı
2Q: 2 Çeyreği Sürüş Modu
H: H serisi (( Yüksek akım ve değişken parametreler)
T=-40~+65°C Ta, Etiketlenmemiş=-10~+45°C Ta
P=0~3KHz, SV'de 0~5V
İletişim:
1Sürücünün en yüksek akımını seçin:Eğer motorun nominal akımı Ir gösterilmişse, Ip ((A)- Evet.2*Ir ((A)
Eğer motorun nominal çıkış gücü Pr ((W)) gösterilmişse, Ip ((A))4*Pr/Vr. Vr(V) motorun nominal voltajıdır.
2Sürüş bölgesi:Sürücüler sadece I&III çeyreğinde kullanılır.
3Frekans girişi:F-V aktarım modülü, SV bağlantı noktasında frekans kontrolü için sürücüye eklenebilir ((0-3KHz/TTL)
4Fren işlemi:BK bağlantısı düşük seviyeye geçildiğinde, motor alt MOSFET'ler aracılığıyla sargıları kısa hale getirerek hızla çalışmayı durduracaktır.Frenleme sırasında motor hızı, güvenli fren hızı Ns'yi geçmemelidir (bağlantı şemasına bakın).
5İletilerden gelen müdahaleler:50 mm'den fazla uzunluğa sahip sargı kablolarında, Hall sinyalleri geçiş akımı ile bozulabilir.Koruma kabloları kullanmak daha iyidir..
6Motor Injülsiyon:Hal sensörleri sargılara/Hall sensörleri motorlara Cse/sargıları motor kafesine
İzolasyon Direnci>100MOhm@500VDC
Dielektrik kuvveti <1mA@500VAC/50-60Hz/1 dakika
Tipik Bağlantı:
Mekanik Boyut:
Resim ayrıntıları:
