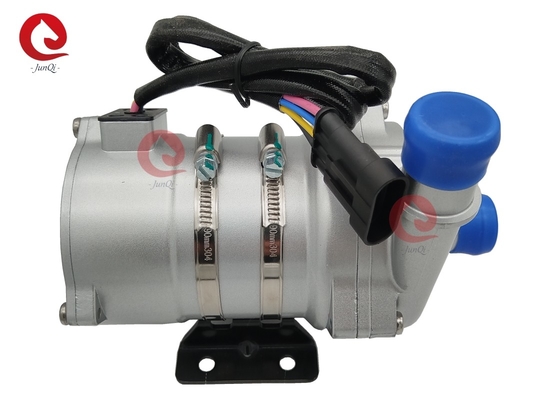

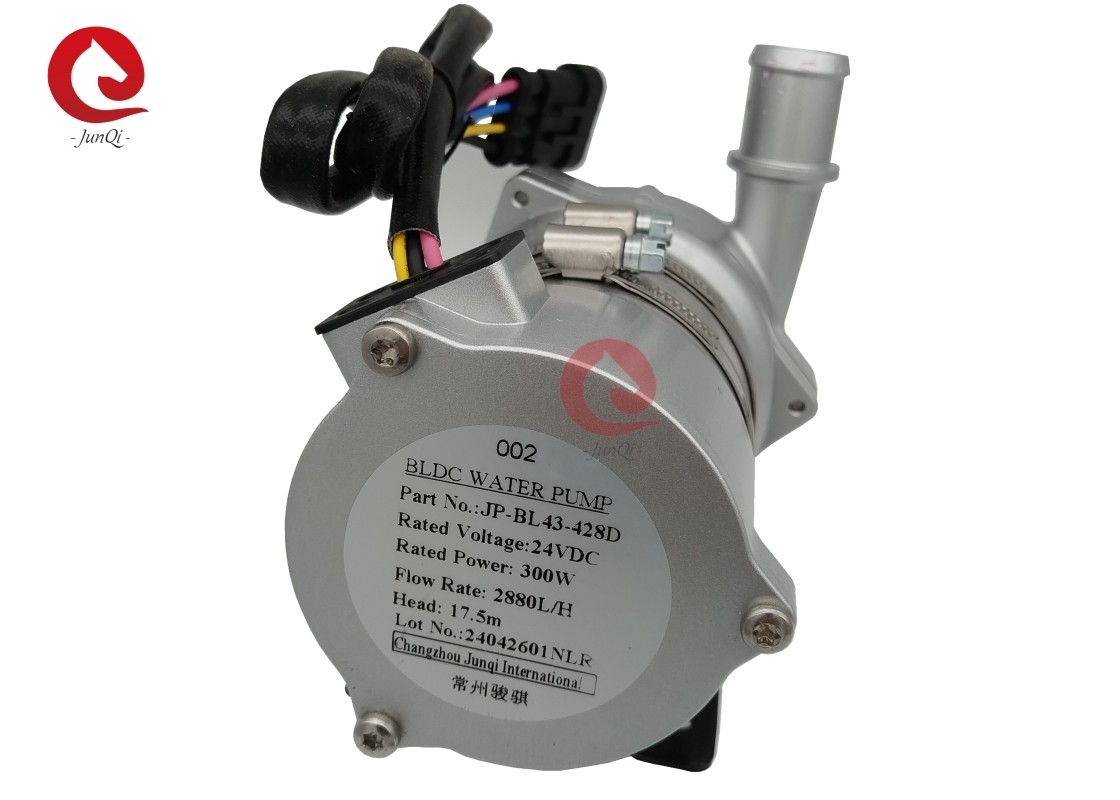

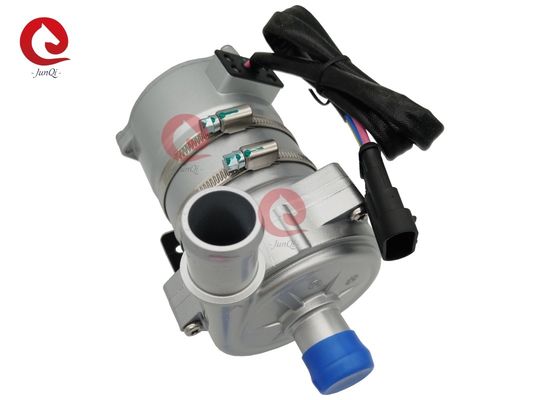

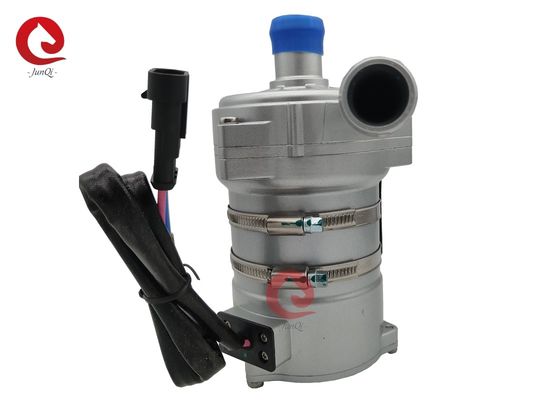

Junqi 24V 300W Yüksek Başlı 17.5m Soğutucu Su Pompası, PWM kontrolü ve Hata geri bildirimi ile

Junqi 24V 300W Yüksek Başlı 17.5m Soğutucu Su Pompası, PWM kontrolü ve Hata geri bildirimi ile

■ Uygulamalar
Geniş çapta hibrit otobüs, hibrit yolcu arabası, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma dolaşım sistemlerinde kullanılır.

■ Özellikleri
◆ Merkezkaç pompası
◆ Manyetik kuvvet aktarımı
◆ Yüksek verimli fırçasız DC motoru, düşük güç tüketimi, yüksek verimlilik, uzun kullanım ömrü.
◆ Geniş bir çalışma sıcaklığı aralığı
◆ PWM sinyali hız kontrolü (opsiyonel)
◆ Teşhis sinyali çıkışı (iletilmez)
◆ Sürekli akış kontrolü
◆ Ters kutup koruması
◆ Kurumuş sürüş koruması
◆ Aşırı Voltaj, Aşırı Akım Koruması
◆ Aşırı yük, aşırı sıcaklık koruması

■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)
Pompa başı kağıdı: Alüminyum alaşımı
Sürücü: PPS+GF
Kalkan boşluğu: PPS+GF
Çubuk kağıdı: karborundum kompozit malzemeler
Çubuk: paslanmaz çelik ((3CR14) çubuk
Mıknatıs koru: PPS plastik kapsül
Mühür halkaları: EPDM



■ Montaj talimatı
OWP-BL43-428D serisi pompaları, önceden doldurulmasını gerektiren santrifugal pompalardır.
Sistemin en düşük konumuna monte edilen pompa, döngünün her zaman sıvıya batmasını sağlamak için veya güç açılmadan önce pompanın önceden doldurulmasını sağlar.

1: Pompa kuru çalıştırılmamalıdır, 15 dakika kuru çalıştırılabilir olsa bile (15 dakika kuru çalıştırıldıktan sonra otomatik olarak durur), kuru çalıştırma gürültü yapar,aynı zamanda şaft ve şaft kolunun aşınmasını artırır.

2: Pompa girişini bağlayan önerilen çap borusunu kullanın, eğer daha küçük çaplı bir hortum pompa girişini kullanıyorsanız, pompadaki negatif basınç nedeniyle,Dış havanın boru hattından pompa girmesi daha kolaydır., bu pompa performansının bozulmasına neden olur ve hava kabarcıkları pompa hasar verir.

3: Pompa giriş yönünden bakıldığında, döngü saat yönünde döner (çıkış portu üzerindeki okya bakınız).

4: Pompa dikey veya yatay olarak monte edilebilir (Şekil 1'e bakın). Dikey olarak monte edildiğinde, çıkış portu yukarı doğru olmalıdır.

5: Kuru akıştan kaçınmak için (havanın döngüye sıkışması),su pompasının çıkış portu dikey veya döngünün üst kısmında olmalıdır (Şekil 1'e bakın).

6: Bağlı boru dikey olarak monte edilmelidir (veya 20cm'de dirseği bulunmamalıdır) hava kolayca boşaltılmasını sağlamak için, çıkış borusu 90 derece dirseğinden daha az kullanılmamalıdır (Şekil 2'ye bakın).

7Deniz suyu veya büyük tahıl kirlilik sıvısı olan diğer ağır kirlilikleri sıvı ortam olarak kullanamazsınız.


■ Sıcaklık parametresi
Orta sıvı sıcaklığı: -40°C - +85°C (-40°F - + 185°F)
Çalışma ortamı sıcaklığı: -40°C - +120°C (-40°F - +248°F)
Depolama sıcaklığı: -40°C - +70°C (-40°F - +158°F)
(100 °C'ye kadar, ancak kullanım ömrünü kısaltacaktır)

Orta sıvı: sıvı karışım (% 60'tan az glikoli olan su)


■ Elektriksel parametreler

■ Pompa konektörleri:

■ PWM kontrol grafiği:

■ Hata geri bildirim tablosu:

■ Performans eğrisi:

• Dış boyut
