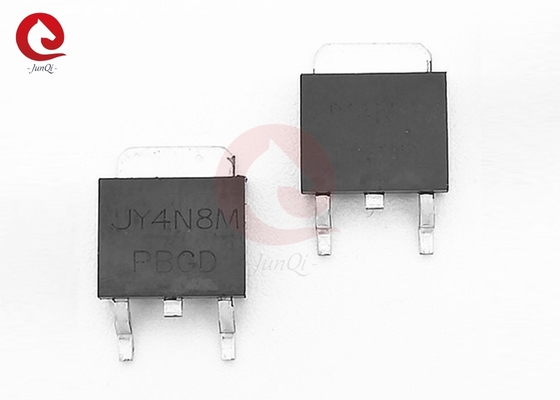

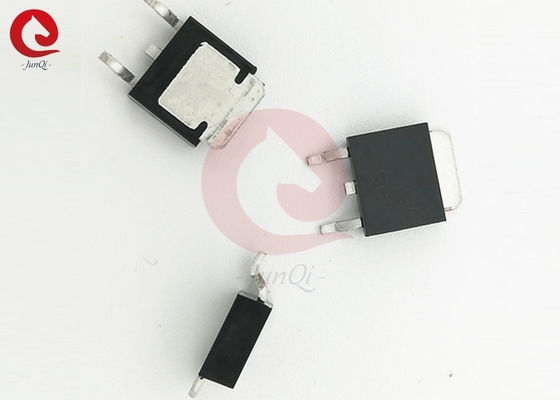

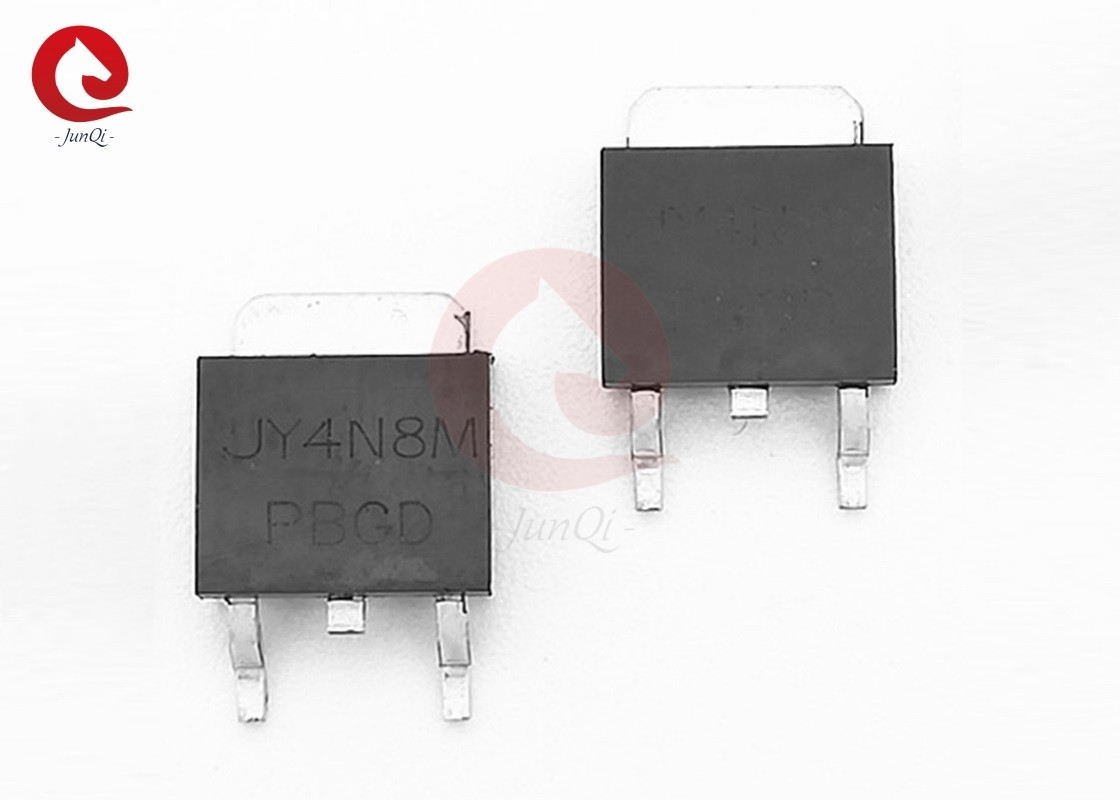

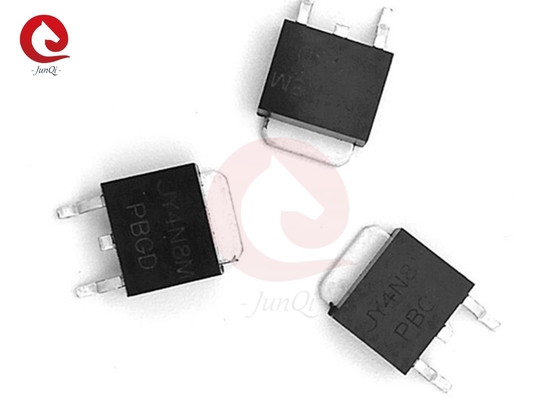

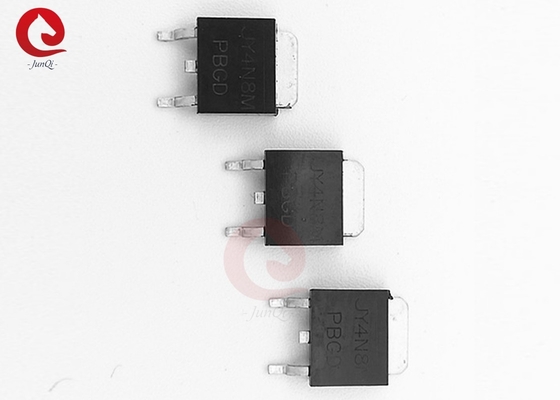

40V/80A TO-252 N Kanal Artırma Modu Güç MOSFET JY4N8M

40V/80A TO-252 N Kanal Artırma Modu Güç MOSFET JY4N8M

  • 40V/80A TO-252 N Kanal Artırma Modu Güç MOSFET JY4N8M
  • 40V/80A TO-252 N Kanal Artırma Modu Güç MOSFET JY4N8M
  • 40V/80A TO-252 N Kanal Artırma Modu Güç MOSFET JY4N8M
  • 40V/80A TO-252 N Kanal Artırma Modu Güç MOSFET JY4N8M
40V/80A TO-252 N Kanal Artırma Modu Güç MOSFET JY4N8M
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: JEUNKEI
Sertifika: ISO9001,CE
Model numarası: JY4N8M
Ödeme & teslimat koşulları:
Min sipariş miktarı: 50 adet (örnek mevcut)
Fiyat: USD0.5-USD1/PC
Ambalaj bilgileri: ihracat paketi
Teslim süresi: sipariş miktarına bağlıdır / Pazarlık edilebilir
Ödeme koşulları: T / T, Western Union, Paypal
Yetenek temini: ayda 30000 ADET
İletişim
Detaylı ürün tanımı
Adı: Güç MOSFET'i Model NO.: JY4N8M
Türü: N kanalı Drenaj Kaynağı Gerilimi: 40V
Kapı-Kaynak Gerilimi: ±20V Sürekli Tahliye Akımı: 80A (Tc=25℃)
Darbeli tahliye akımı: 350A Maksimum Güç Dağılımı: 80W
ters vücut kurtarma: - Evet.
Vurgulamak:

80A Güç MOSFET

,

40V Güç MOSFET

Genel açıklama:



Özellikleri:



JY4N8M, yüksek hücre yoğunluğuna ulaşmak ve düşük geçit şarjı ile açıklık direncini azaltmak için en son hendek işleme tekniklerini kullanır.Bu özellikler, bu tasarımı güç anahtarlama uygulamasında ve çok çeşitli diğer uygulamalarda kullanılmak üzere son derece verimli ve güvenilir bir cihaz haline getirir..



Uygulamalar:



● 40V/80A, RDS ((ON) ≤6.5mΩ@VGS=10V
● Hızlı geçiş ve ters vücut kurtarma
● Dolgunluk voltajı ve akımı tam olarak tanımlanmıştır
● İyi bir ısı dağılımı için mükemmel bir paket



PIN Tasarımı:



40V/80A TO-252 N Kanal Artırma Modu Güç MOSFET JY4N8M 0



Mutlak maksimum değerler ((Tc=25°C, aksi belirtilmedikçe)



Simge Parametreler Sınır Birim
VDS Çıkış Kaynağı Voltajı 40 V
VGS Geçit Kaynağı Voltajı ±20 V
Ben...D Sürekli akış akımı Tc=25°C 80 A
Tc=100°C 55
Ben...DM Pulslu Akış Akımı 350 A
PD Maksimum Güç Çöküşü 80 W
TJTSTG Çalışma bağlantısı ve depolama sıcaklık aralığı -55~+175 °C
RΘJC Sıcaklık Direnci-Kasaya Bağlantı 1.88 °C/W
RΘJA Sıcak Direnç - Çevreye Bağlantı 92



Paket Çizelgesi:



40V/80A TO-252 N Kanal Artırma Modu Güç MOSFET JY4N8M 1

Simge Boyutlar Milimetre Boyutlar inç
- Min. - Max. - Hayır. - Min. - Max. - Hayır.
A 2.200 2.400 0.087 0.094
A1 0.000 0.127 0.000 0.005
b 0.660 0.860 0.026 0.034
c 0.460 0.580 0.018 0.023
D 6.500 6.700 0.256 0.264
D1 5.100 5.460 0.201 0.215
D2 0.483TYP. 0.190 TYP.
E 6.000 6.2000 0.236 0.244
e 2.186 2.386 0.086 0.094
L 9.800 10.400 0.386 0.409
L1 2.900 TYP 0.114 TYP.
L2 1.400 1.700 0.055 0.067
L3 1.600 TYP 0.063 TYP.
L4 0.600 1.000 0.024 0.039
ø 1.100 1.300 0.043 0.051
- Evet. 0° 8° 0° 8°
h 0.000 0.300 0.000 0.012
v 5.350 TYP. 0.211 TYP.


Daha fazla ürün bilgileri için, lütfen doğrudan e-posta yoluyla bizimle iletişime geçin: ivanzhu@junqitrading.com
