Müşteriler İçin Değer Yaratmak. Dürüstlük ve Kazan-Kazan.
 |
| Menşe yeri: | Çin |
| Marka adı: | JEUNKEI |
| Sertifika: | ISO9001,CE |
| Model numarası: | JY11M |
| Min sipariş miktarı: | 50 adet (örnek mevcut) |
|---|---|
| Fiyat: | USD0.5-USD1/PC |
| Ambalaj bilgileri: | ihracat paketi |
| Teslim süresi: | sipariş miktarına bağlıdır / Pazarlık edilebilir |
| Ödeme koşulları: | T / T, Western Union, Paypal |
| Yetenek temini: | GÜNDE 1000 ADET |

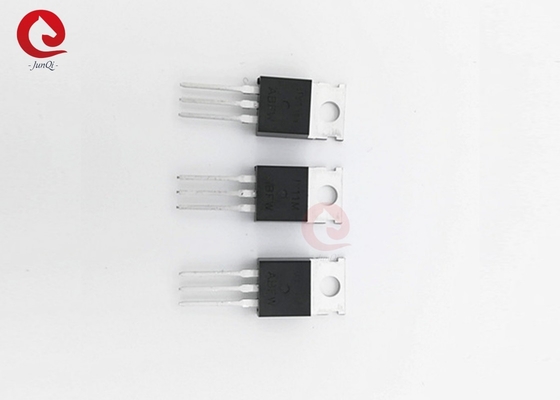

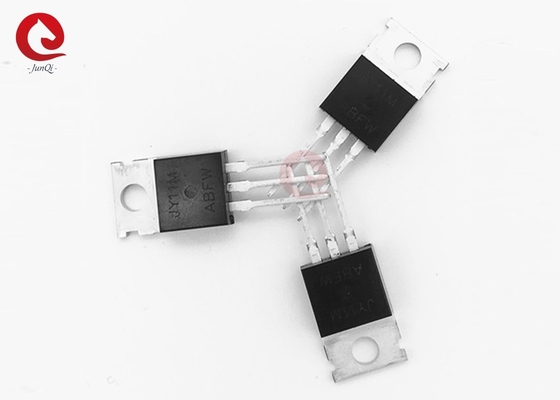

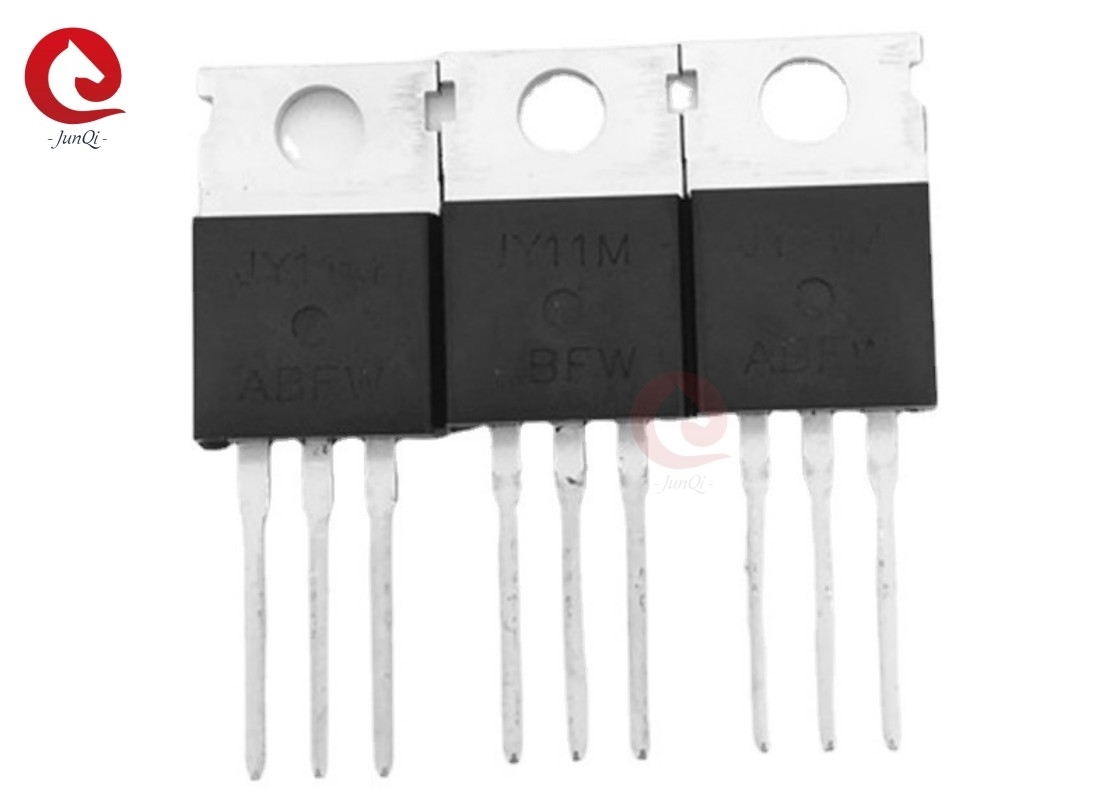

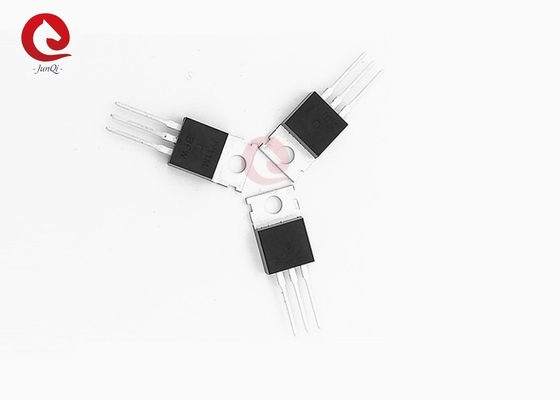

| Adı: | N Kanal MOSFET | Model NO.: | JY11M |
|---|---|---|---|
| Türü: | N kanalı | Drenaj Kaynağı Gerilimi: | 100V (Tc=25℃) |
| Kapı-Kaynak Gerilimi: | ±20V | Sürekli Tahliye Akımı: | 110A(Tc=25℃) |
| Maksimum Güç Dağılımı: | 210W | Çalışma Bağlantı ve Depolama Sıcaklık Aralığı: | -55~+175℃ |
| ters vücut kurtarma: | - Evet. | ||
| Vurgulamak: | Güç artırma modu mosfet N Kanalı,Güç artırma modu mosfet JY11M,Sert Değiştirilmiş artırma modu güç mosfet |
||
Genel açıklama:
JY11M, yüksek hücre yoğunluğuna ulaşmak için en son hendek işleme tekniklerini kullanır ve yüksek tekrar eden çığ derecesi ile on direncini azaltır.
özellikleri, bu tasarımı güç anahtarlama uygulamasında ve çok çeşitli diğer uygulamalarda kullanılmak üzere son derece verimli ve güvenilir bir cihaz haline getirir.
Özellikleri:
● 100V/110A, RDS ((ON) =6.5mΩ@VGS=10V
● Hızlı geçiş ve ters vücut kurtarma
● Dolgunluk voltajı ve akımı tam olarak tanımlanmıştır
● İyi bir ısı dağılımı için mükemmel bir paket
Uygulamalar:
● Uygulamayı değiştirmek
● Sert anahtarlı ve yüksek frekanslı devreler
● Inverter Sistemleri için Güç Yönetimi
PIN Tasarımı:
Mutlak maksimum değerler ((Tc=25°C, aksi belirtilmedikçe):
| Simge | Parametreler | Sınır | Birim | |
| VDS | Çıkış Kaynağı Voltajı | 100 | V | |
| VGS | Geçit Kaynağı Voltajı | ±20 | V | |
| Ben...D | Sürekli akış akımı | TC=25°C | 110 | A |
| TC=100°C | 82 | |||
| Ben...DM | Pulslu Akış Akımı | 395 | A | |
| PD | Maksimum Güç Çöküşü | 210 | W | |
| TJTSTG | Çalışma bağlantısı ve depolama sıcaklık aralığı | -55~+175 | °C | |
| RΘJC | Sıcaklık Direnci-Kasaya Bağlantı | 0.65 | °C/W | |
|
RθJA
|
Sıcak Direnç - Çevreye Bağlantı | 62 | ||
TO220-3 Paket Çizelgesi:
| Simge | mm | inç | Simge | mm | inç | ||||||||
| Min. | Adı | En fazla. | Min. | Adı | En fazla. | Min. | Adı | En fazla. | Min. | Adı | En fazla. | ||
| A | 4.40 | 4.57 | 4.70 | 0.173 | 0.180 | 0.185 | Øp1 | 1.40 | 1.50 | 1.60 | 0.055 | 0.059 | 0.063 |
| A1 | 1.27 | 1.30 | 1.33 | 0.050 | 0.051 | 0.052 | e | 2.54BSC | 0.1BSC | ||||
| A2 | 2.35 | 2.40 | 2.50 | 0.093 | 0.094 | 0.098 | e1 | 5.08BSC | 0.2BSC | ||||
| b | 0.77 | - | 0.90 | 0.030 | - | 0.035 | H1 | 6.40 | 6.50 | 6.60 | 0.252 | 0.256 | 0.260 |
| b2 | 1.23 | - | 1.36 | 0.048 | - | 0.054 | L | 12.75 | - | 13.17 | 0.502 | - | 0.519 |
| C | 0.48 | 0.50 | 0.52 | 0.019 | 0.020 | 0.021 | L1 | - | - | 3.95 | - | - | 0.156 |
| D | 15.40 | 15.60 | 15.80 | 0.606 | 0.614 | 0.622 | L2 | 2.50 REF. | 0.098REF. | ||||
| D1 | 9.00 | 9.10 | 9.20 | 0.354 | 0.358 | 0.362 | Øp | 3.57 | 3.60 | 3.63 | 0.141 | 0.142 | 0.143 |
| DEP | 0.05 | 0.10 | 0.20 | 0.002 | 0.004 | 0.008 | Q | 2.73 | 2.80 | 2.87 | 0.107 | 0.110 | 0.113 |
| E | 9.70 | 9.90 | 10.10 | 0.382 | 0.389 | 0.398 | Θ1 | 5° | 7° | 9° | 5° | 7° | 9° |
| E1 | - | 8.7 | - | - | 0.343 | - | Θ2 | 1° | 3° | 5° | 1° | 3° | 5° |
| E2 | 9.80 | 10.00 | 10.20 | 0.386 | 0.94 | 0.401 | |||||||
Daha fazla bilgi için lütfen doğrudan e-posta yoluyla bize ulaşın: ivanzhu@junqitradinig.com
İlgili kişi: Ivanzhu
Tel: 0086-13961407941
