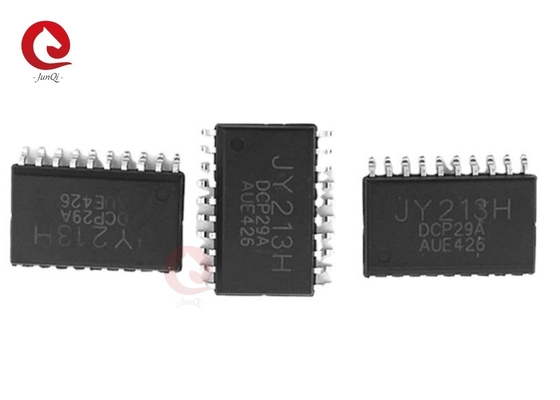

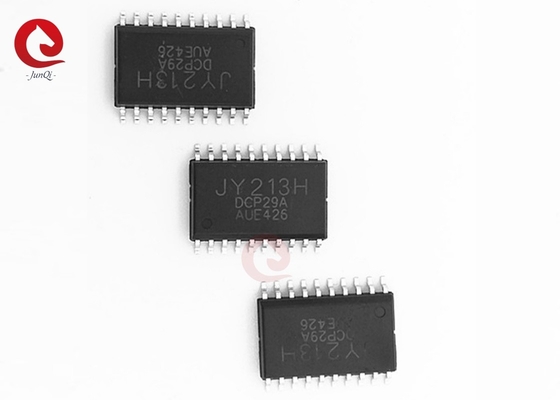

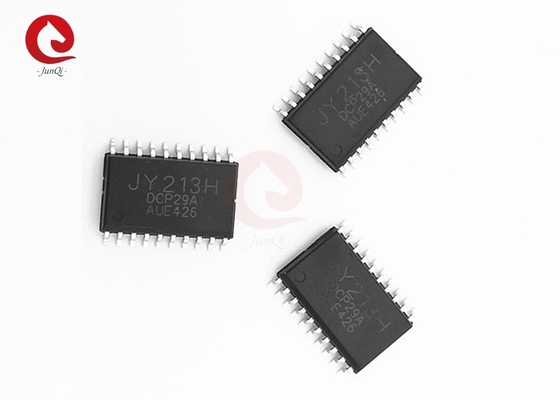

Müşteriler İçin Değer Yaratmak. Dürüstlük ve Kazan-Kazan.
 |
| Menşe yeri: | Çin |
| Marka adı: | JEUNKEI |
| Sertifika: | ISO9001,CE |
| Model numarası: | JY213H |
| Min sipariş miktarı: | 50 adet (örnek mevcut) |
|---|---|
| Fiyat: | Anlaşılabilir |
| Ambalaj bilgileri: | ihracat paketi |
| Teslim süresi: | sipariş miktarına bağlıdır / Pazarlık edilebilir |
| Ödeme koşulları: | T / T, Western Union, Paypal |
| Yetenek temini: | Aylık 10000pcs |
| Adı: | Yüksek Hızlı Güç MOSFET | Model NO.: | JY213H |
|---|---|---|---|
| Paket Türü: | SOP20 | Kanal Türü: | Yarım köprü yüksek taraf sürücüsü |
| Sürmek: | 3 faza kadar yarım köprü kapıları sürücüsü | Izgara Tipi: | Yüksek gerilim 3 fazlı kapı sürücüsü |
| giriş mantığı uyumlu: | 3.3V,5V,15V | Yüksek voltajlı işlem: | 600V |
| Dahili giriş filtresi: | - Evet. | Uygulama: | Üç fazlı motor inverter sürücüsü |
| Vurgulamak: | SOP20 BLDC Motor Sürücü MOSFET,Yüksek Hızlı BLDC Motor Sürücü MOSFET,Yüksek Voltajlı BLDC Motor Sürücü MOSFET |
||
Açıklamalar:

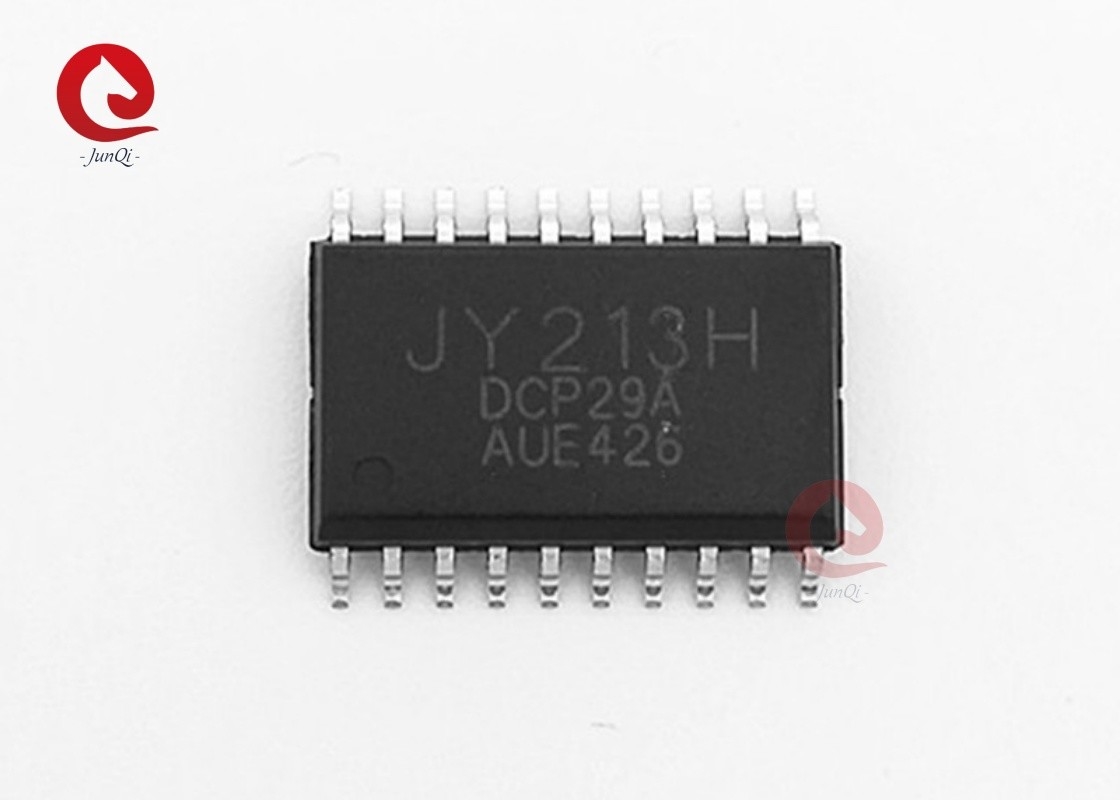

JY213H, 3 fazlı geçit sürücüsü için üç bağımsız yüksek ve düşük yan referanslı çıkış kanalı olan yüksek hızlı bir güç MOSFET ve IGBT sürücüsüdür.Yarım köprü bozulmasını önleyen yerleşik ölü zaman koruması ve Atış geçiş korumasıUVLO devreleri, VCC ve VBS belirtilen eşiği gerilimden düşük olduğunda arızaları önler.600V yüksek voltajlı işlem ve ortak mod gürültü iptal tekniği, yüksek DV/dt gürültü koşullarında yüksek taraflı sürücülerin istikrarlı çalışmasını sağlar.
Özellikleri:
1. Entegre 600V yarı köprü yüksek taraf sürücüsü
2. 3 fazlı yarı köprü kapılarına kadar sürücü
3- İçeriye yerleştirilmiş ölü zaman kontrolü.
4Atış geçirici koruma.
5. VCC ve VBS için voltaj kilit altında
63.3V, 5V, 15V giriş mantığı Uyumlu
7. İçeriye girdi filtresi
8-40°C'den 125°C'ye kadar çalışma aralığı
9. Common-Mode dv/dt Gürültü iptal devre
Uygulamalar:
1. 3 fazlı motor inverter sürücüsü
2- Klima.
3Çamaşır makineleri
Blok Şeması:
Tipik uygulama devresinde:
Sipariş bilgisi:
| Geçerli Bölüm No. | Paket Türü | En Üst Kod |
| JY213H-S | 20-PIN, SOP, 300mil | JY213H-S |
| JY213H-S1 | 24-PIN, SOP, 300mil | JY213H-S1 |
| JY213H-S2 | 28-PIN, SOP, 300mil | JY213H-S2 |
PIN yapılandırması:
PIN açıklamaları:
| Pin Adı | Açıklama | Pin No. | |
| SOP20 | SOP24 | ||
| VCC | Mantıksal ve düşük yan kapı sürücüleri güç kaynağı voltajı | 1 | 1 |
| V5V | 5V LDO çıkışı | 2 | |
| HU | Yüksek yan kapı U faz sürücüsü için mantıksal giriş | 2 | 3 |
| HV | Yüksek yan kapı V faz sürücüsü için mantıksal giriş | 3 | 4 |
| HW | Yüksek yan kapı W faz sürücüsü için mantıksal giriş | 4 | 5 |
| LU | Alt taraflı kapı U faz sürücüsü için mantıksal giriş | 5 | 6 |
| LV | Alt taraflı kapı V faz sürücüsü için mantıksal giriş | 6 | 7 |
| LW | Düşük yan kapı W faz sürücüsü için mantıksal giriş | 7 | 8 |
| GND | Mantıksal zemin ve düşük yan kapı sürücüleri zemin | 8 | 9 |
| Düşük | Alt taraflı kapı sürücüsü W faz çıkışı | 9 | 10 |
| LOV | Alt taraflı kapı sürücüsü V faz çıkışı | 10 | 11 |
| LOU | Alt taraflı kapı sürücüsü W faz çıkışı | 11 | 12 |
| NC. | Bağlantı yok | 13 | |
| VSW | Yüksek yan sürücü W fazlı kayıp güçlendirme ofset voltajı | 12 | 14 |
| Nasıl? | Yüksek taraflı sürücü W fazlı kapı sürücüsü çıkışı | 13 | 15 |
| VBW | Yüksek taraflı sürücü W fazlı yüzen güç | 14 | 16 |
| NC. | Bağlantı yok | 17 | |
| VSV | Yüksek yan sürücü V fazlı yüzen besleme ooset voltajı | 15 | 18 |
| HOV | Yüksek taraf sürücüsü V fazlı kapı sürücüsü çıkışı | 16 | 19 |
| VBV | Yüksek taraflı sürücü W fazlı yüzen güç | 17 | 20 |
| NC. | Bağlantı yok | 21 | |
| VSU | Yüksek yan sürücü U fazlı yüzen besleme ooset voltajı | 18 | 22 |
| Nasıl? | Yüksek taraf sürücüsü U fazlı kapı sürücüsü çıkışı | 19 | 23 |
| VBU | Yüksek taraflı sürücü U fazlı yüzen güç kaynağı | 20 | 24 |
PIN açıklamaları:
| Pin Adı | Açıklama | Pin No. |
| VCC | Mantıksal ve düşük yan kapı sürücüleri güç kaynağı voltajı | 1 |
| V5V | 5V LDO çıkışı | 2 |
| NC. | Bağlantı yok | 3 |
| SGND | Mantıklı bir zemin | 4 |
| HU | Yüksek yan kapı U faz sürücüsü için mantıksal giriş | 5 |
| HV | Yüksek yan kapı V faz sürücüsü için mantıksal giriş | 6 |
| HW | Yüksek yan kapı W faz sürücüsü için mantıksal giriş | 7 |
| LU | Alt taraflı kapı U faz sürücüsü için mantıksal giriş | 8 |
| LV | Alt taraflı kapı V faz sürücüsü için mantıksal giriş | 9 |
| LW | Düşük yan kapı W faz sürücüsü için mantıksal giriş | 10 |
| NC. | Bağlantı yok | 11 |
| NC. | Bağlantı yok | 12 |
| PGND | Alt taraflı kapı sürücüleri yerleştiriliyor | 13 |
| Düşük | Alt taraflı kapı sürücüsü W faz çıkışı | 14 |
| LOV | Alt taraflı kapı sürücüsü V faz çıkışı | 15 |
| LOU | Alt taraflı kapı sürücüsü W faz çıkışı | 16 |
| NC. | Bağlantı yok | 17 |
| VSW | Yüksek yan sürücü W fazlı kayıp güçlendirme ofset voltajı | 18 |
| Nasıl? | Yüksek taraflı sürücü W fazlı kapı sürücüsü çıkışı | 19 |
| VBW | Yüksek taraflı sürücü W fazlı yüzen güç | 20 |
| NC. | Bağlantı yok | 21 |
| VSV | Yüksek yan sürücü V fazlı yüzen besleme ooset voltajı | 22 |
| HOV | Yüksek taraf sürücüsü V fazlı kapı sürücüsü çıkışı | 23 |
| VBV | Yüksek taraflı sürücü W fazlı yüzen güç | 24 |
| NC. | Bağlantı yok | 25 |
| VSU | Yüksek yan sürücü U fazlı yüzen besleme ooset voltajı | 26 |
| Nasıl? | Yüksek taraf sürücüsü U fazlı kapı sürücüsü çıkışı | 27 |
| VBU | Yüksek taraflı sürücü U fazlı yüzen güç kaynağı | 28 |
Paket Bilgisi:
