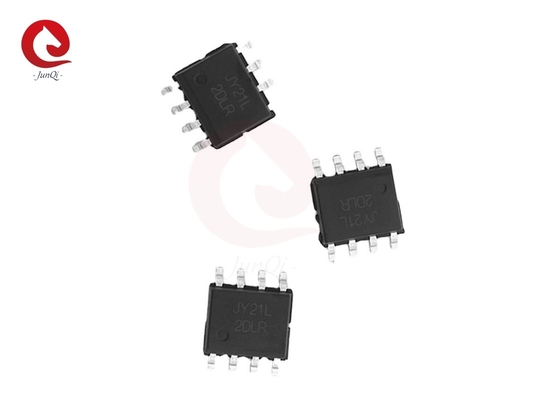

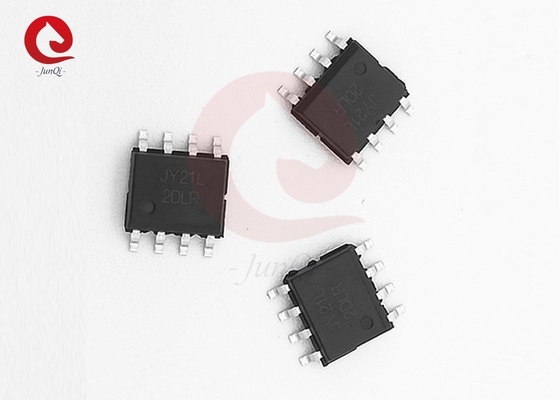

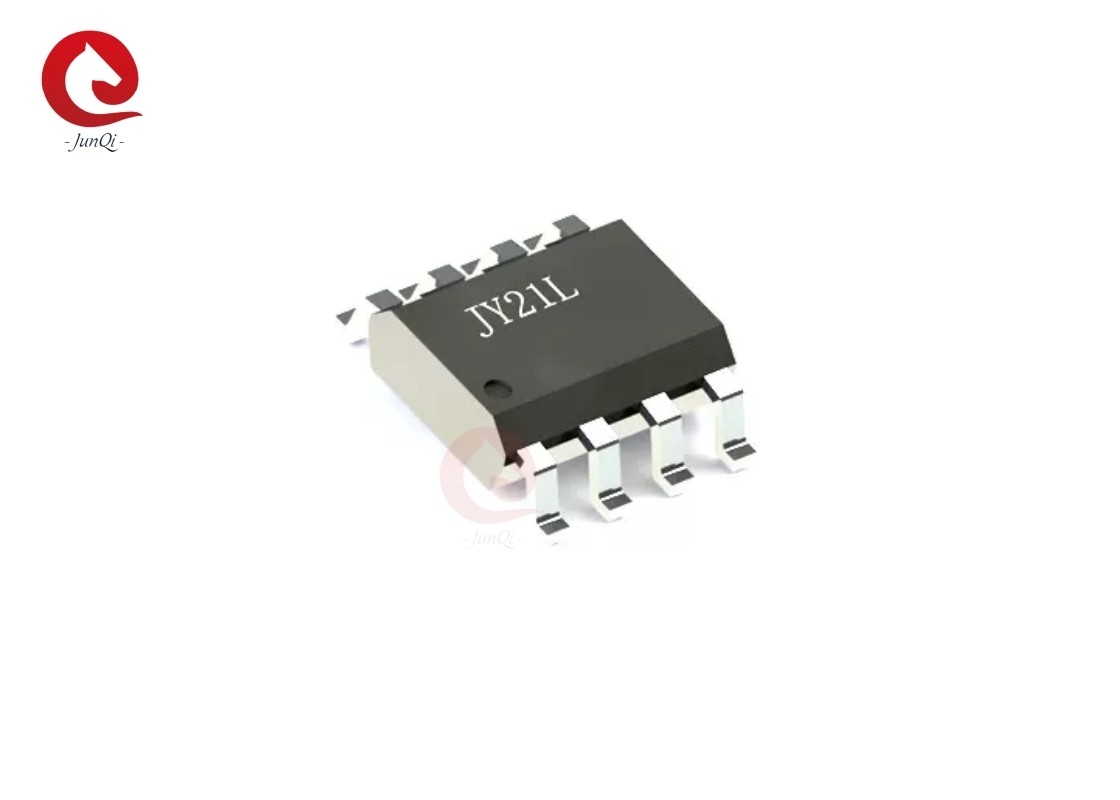

Fırçasız DC Motor Sürücüsü IC JY21L SOP-8 Yerine IR2101S Küçük ve Orta Güçlü Motor Sürücüsü için İtki Çipini Yapabilir

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	JEUNKEI
Sertifika:	ISO9001, CE
Model numarası:	JY21L

Ödeme & teslimat koşulları:

Min sipariş miktarı:	50 adet (örnek mevcut)
Fiyat:	USD0.5-USD0.9/PC
Ambalaj bilgileri:	ihracat paketi
Teslim süresi:	sipariş miktarına bağlıdır / Pazarlık edilebilir
Ödeme koşulları:	T / T, Western Union, Paypal
Yetenek temini:	Aylık 10000pcs

İletişim

Detaylı ürün tanımı

Adı:	Kontrol IC'si	Model NO.:	JY21L
Kurulum türü:	Yüzeye monte edilebilir	Ambalaj özellikleri:	SOP-8
Kapı sürücüsü tedarik aralığı:	5,5v~20V	Çıkış Kaynağı/Yük akım kapasitesi:	450mA/850mA
Yüksek taraf yüzer besleme:	-0,3~150V	Alçak taraf ve ana güç kaynağı:	-0,3~25V
Vurgulamak:	Kontrol Fırçasız DC Motor Sürücü IC , SOP-8 fırçasız DC motor sürücüsü IC , Pürüzsüz DC Motor Sürücüsü Ic

Genel Açıklama
Ürün, P-SUB P-EPI işlemine dayanan yüksek voltajlı, yüksek hızlı güç MOSFET ve IGBT sürücüsüdür.Yüzen kanal sürücüsü, 150V'ye kadar çalışan iki N-kanal güç MOSFET veya IGBT'i bağımsız olarak çalıştırmak için kullanılabilir. Logik girişler standart CMOS veya LSTTL çıkışlarıyla uyumludur, 3.3V'ye kadar mantıksaldır. Çıkış sürücüleri, minimum sürücü çapraz iletkenliği için tasarlanmış yüksek darbe akım tamponu aşamasına sahiptir.Yüksek frekanslı uygulamalarda kullanımını basitleştirmek için yayılma gecikmeleri eşleştirilir.

Özellikleri:
● 3.3V mantık uyumlu
● +150V'ye kadar tam çalışıyor
● Başlatma sistemi için tasarlanmış yüzen kanal
● 5.5V'den 20V'ye kadar bir kapı tahrik kaynağı aralığı
● Çıktı Kaynak/Sink akım kapasitesi 450mA/850mA
● Tüm topolojilere uyum sağlamak için bağımsız mantıksal giriş
● -5V negatif Vs yeteneği
● Her iki kanal için de eşleşen yayılma gecikmesi

Başvurular
● Güç MOSFET veya IGBT sürücüsü
● Küçük ve orta güçlü motor sürücüsü

Paketler ve Uygulama Döngüsü:

Pin Açıklaması:

Pin Numarası	Pin Adı	Pin Fonksiyonu
1	Vcc	Alt yan ve ana güç kaynağı
2	HIN	Yüksek yan kapı sürücüsü çıkışı için mantıksal giriş ((HO)
3	LIN	Düşük yan kapı sürücüsü çıkışı için mantıksal giriş ((LO)
4	BİLGİ	Toprak
5	LO	LIN ile aşamada düşük yan kapı sürücü çıkışı
6	Karşı	Yüksek yan yüzen besleme dönüşü veya bootstrap dönüşü
7	H.O	Yüksek yan kapı tahrik çıkışı, HIN ile aşamada
8	VB	Yüksek yan yüzen kaynak

Fonksiyonel blok diyagramı:

Mutlak maksimum derecelendirme:

Simge	Tanımlama	Min.	Max.	Birimler
VB	Yüksek yan yüzen kaynak	- 0 oldu.3	150	V
VS	Yüksek yan yüzen arz getirisi	VB- 20	VB+0.3
VH.O	Yüksek yan kapı sürücüsü çıkışı	VS- 0 oldu.3	VB+0.3
VCC	Alt yan ve ana güç kaynağı	- 0 oldu.3	25
VLO	Düşük yan kapı sürücü çıkışı	- 0 oldu.3	VCC+0.3
VIN	HIN&LIN'in mantıksal girişi	- 0 oldu.3	VCC+0.3
ESD	HBM modeli	2500	V
Makine modeli	200	V
PD	Paket Güç Çöküşü @TA≤ 25oC	- Evet.	0.63	W
RthEvet.	Sıcak Direniş Çevreye Bağlantı	- Evet.	200	oC/W
TJ	Çapraz sıcaklık	- Evet.	150	oC
TS	Depolama sıcaklığı	-55	150
TL	Kurşun sıcaklığı	- Evet.	300
