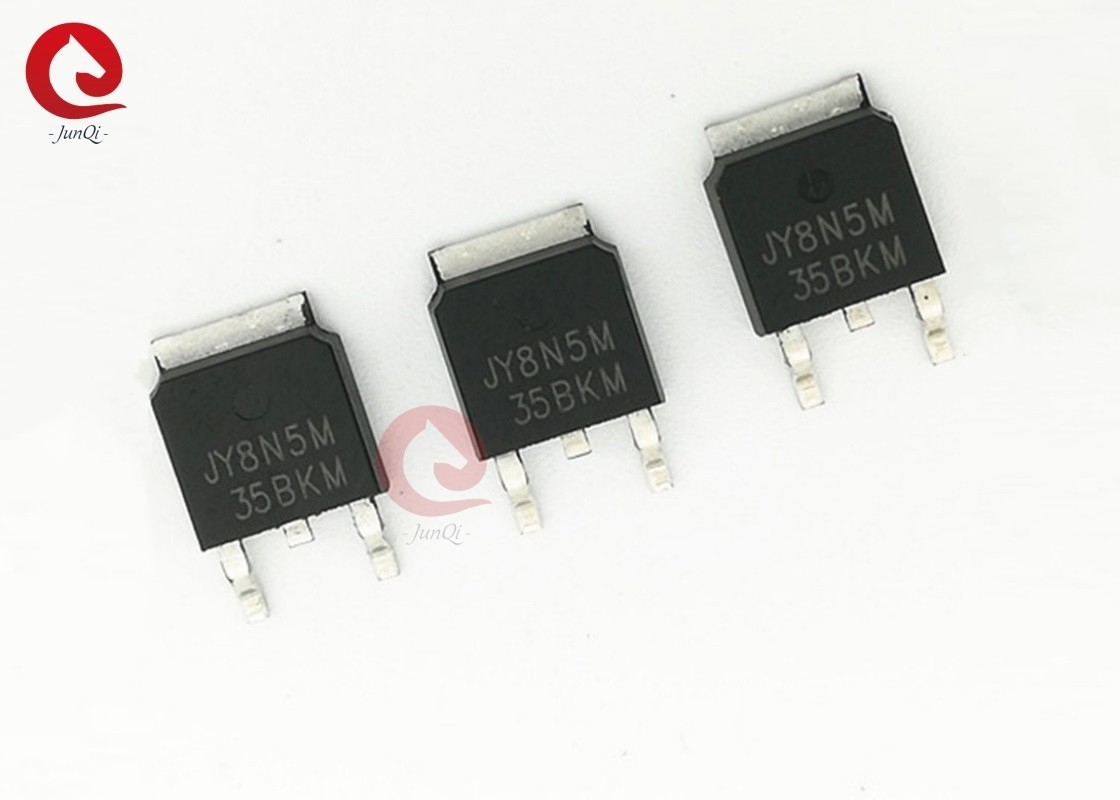

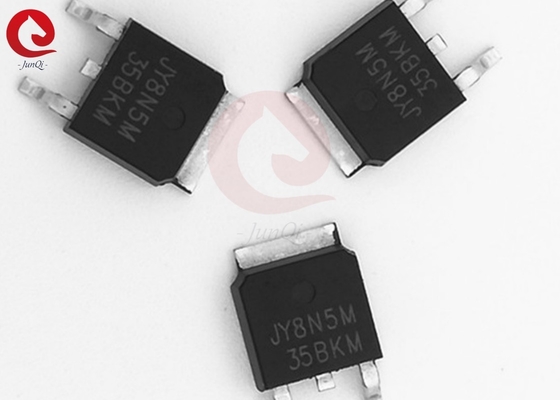

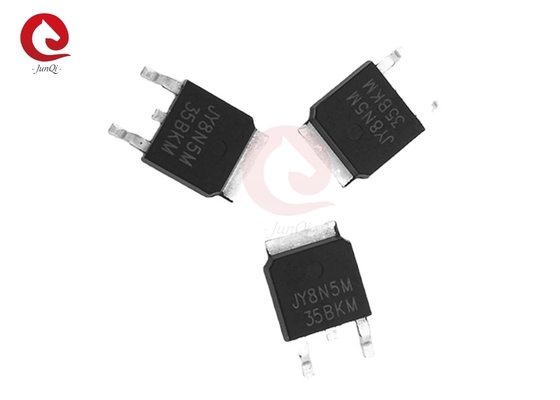

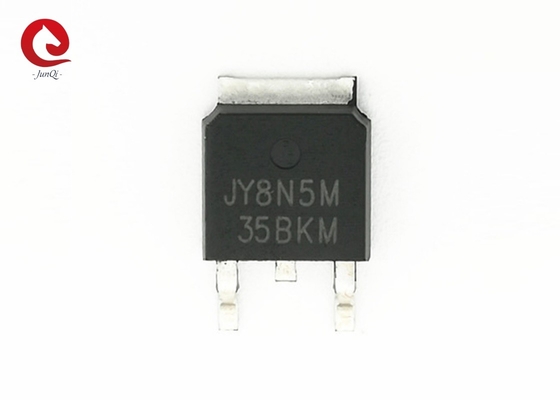

N Kanal Geliştirme Modu Güç MOSFET JY8N5M TO252 Yüksek Güç 500V 4A Alan Etkisi Tüpü

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	juyi
Sertifika:	ISO9001,CE
Model numarası:	JY8N5M

Ödeme & teslimat koşulları:

Min sipariş miktarı:	50 adet (örnek mevcut)
Fiyat:	USD0.5-USD1/PC
Ambalaj bilgileri:	ihracat paketi
Teslim süresi:	sipariş miktarına bağlıdır / Pazarlık edilebilir
Ödeme koşulları:	T / T, Western Union, Paypal
Yetenek temini:	Aylık 10000pcs

İletişim

Detaylı ürün tanımı

Adı:	N Kanal Geliştirme Modu Güç MOSFET	Model NO.:	JY8N5M
Türü:	N kanalı	Drenaj Kaynağı Gerilimi:	500V
Kapı-Kaynak Gerilimi:	±30V	Sürekli Tahliye Akımı:	8A (Tc=25℃)
Darbeli tahliye akımı:	30A	Maksimum Güç Dağılımı:	80W
Renk:	Siyah
Vurgulamak:	Yüksek Güç artırma modu güç mosfet , 500V 4A artırma modu güç mosfet , güç artırma modu mosfet 500V 4A

Genel açıklama:

Ürün, yüksek hücre yoğunluğuna ulaşmak için gelişmiş düz işlem tekniklerini kullanır ve yüksek tekrarlayan çığ derecesi ile açıklık direncini azaltır.Bu özellikler, bu tasarımı son derece verimli ve güvenilir bir
Güç geçiş uygulamasında ve çok çeşitli diğer uygulamalarda kullanılmak üzere bir cihaz.

Özellikleri:

● 500V/8A, RDS ((ON) =0.75Ω@VGS=10V ((Tipik)
●Hızlı geçiş ve ters vücut kurtarma
● İyi bir ısı dağılımı için mükemmel bir paket

Uygulamalar:

● Işıklandırma
● Yüksek verimlilikli anahtar modlu güç kaynakları

PIN Tasarımı:

N Kanal Geliştirme Modu Güç MOSFET JY8N5M TO252 Yüksek Güç 500V 4A Alan Etkisi Tüpü 0

Mutlak En Yüksek Güçlendirici (Tc=25°C), aksi belirtilmedikçe:

Simge	Parametreler		Reyting	Birim
VDS	Çıkış Kaynağı Voltajı		40	V
VGS	Geçit Kaynağı Voltajı		±30	V
Ben...D	Sürekli akış akımı	Tc=25°C	8	A
Ben...D	Sürekli akış akımı	Tc=100°C	4.8	A
Ben...DM	Pulslu Akış Akımı		30	A
PD	Maksimum Güç Çöküşü		80	W
TJTSTG	Çalışma bağlantısı ve depolama sıcaklık aralığı		-55~+150	°C
RΘJC	Sıcaklık Direnci-Kasaya Bağlantı		1.56	°C/W

TO-252 Paket Çizelgesi:

Simge	Boyutlar Milimetre		Boyutlar inç
Simge	- Min.	- Max. - Hayır.	- Min.	- Max. - Hayır.
A	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
b	0.660	0.860	0.026	0.034
c	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
D1	5.100	5.460	0.201	0.215
D2	0.483TYP.		0.190 TYP.
E	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 TYP.
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 TYP.
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
- Evet.	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5.350 TYP.		0.211 TYP.
