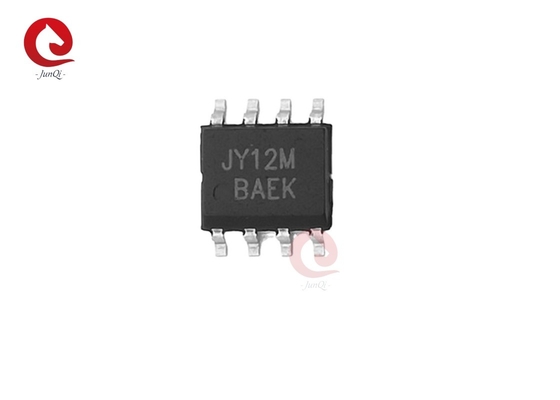

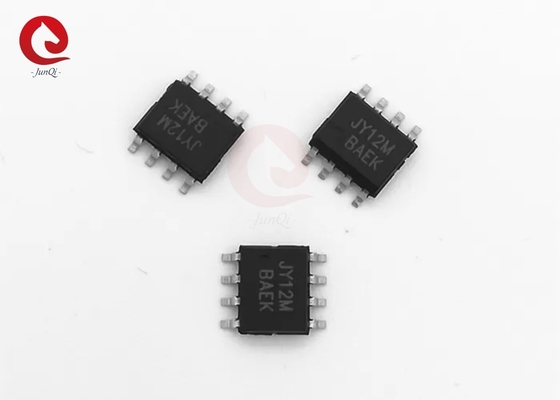

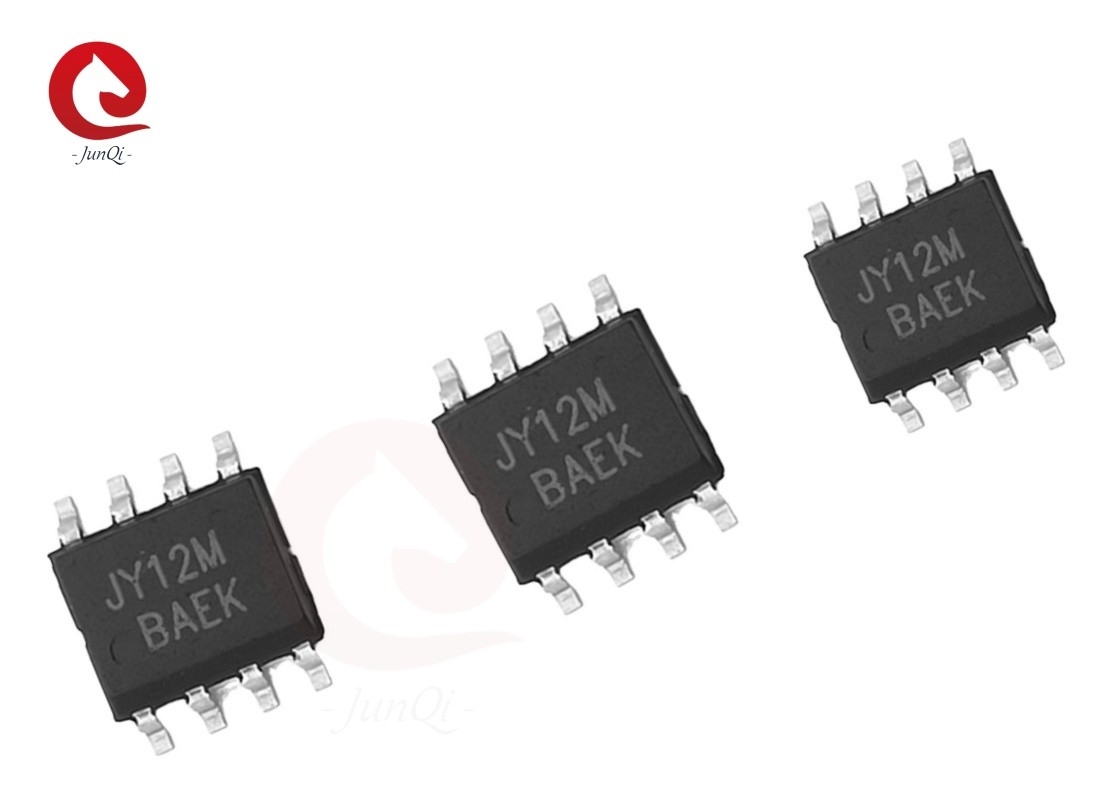

N ve P Kanalı 30V MOSFET JY12M 3 Fazlı H Köprü Devri BLDC Mosfet Sürücü

N ve P Kanalı 30V MOSFET JY12M 3 Fazlı H Köprü Devri BLDC Mosfet Sürücü

  • N ve P Kanalı 30V MOSFET JY12M 3 Fazlı H Köprü Devri BLDC Mosfet Sürücü
  • N ve P Kanalı 30V MOSFET JY12M 3 Fazlı H Köprü Devri BLDC Mosfet Sürücü
  • N ve P Kanalı 30V MOSFET JY12M 3 Fazlı H Köprü Devri BLDC Mosfet Sürücü
  • N ve P Kanalı 30V MOSFET JY12M 3 Fazlı H Köprü Devri BLDC Mosfet Sürücü
N ve P Kanalı 30V MOSFET JY12M 3 Fazlı H Köprü Devri BLDC Mosfet Sürücü
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: JUYI
Sertifika: ISO9001,CE
Model numarası: JY12M
Ödeme & teslimat koşulları:
Min sipariş miktarı: 50 adet (örnek mevcut)
Fiyat: USD0.5-USD1/PC
Ambalaj bilgileri: ihracat paketi
Teslim süresi: sipariş miktarına bağlıdır / Pazarlık edilebilir
Ödeme koşulları: T / T, Western Union, Paypal
Yetenek temini: Aylık 10000pcs
İletişim
Detaylı ürün tanımı
Adı: N ve P Kanalı 30V MOSFET Model NO.: JY12M
Drenaj Kaynağı Gerilimi: 30V Kapı-Kaynak Gerilimi: ±20V
Darbeli tahliye akımı: 30A Maksimum Güç Dağılımı: 1,5 W
Çalışma bağlantı sıcaklığı: -55~150℃ Uygulama: DC / DC çevirici
Renk: Siyah
Vurgulamak:

n ve p kanal geliştirme modu güç mosfet

,

N Kanal Geliştirme Modu Güç MOSFET

,

30v n kanal mosfet güçlendirme modu

Genel Tanımlamalar:



JY12M, yüksek hücre yoğunluğu DMOS hendek teknolojisi kullanılarak üretilen N ve P Kanalı mantık geliştirme modu güç alanı tranzistörleridir.Bu yüksek yoğunluklu işlem özellikle durumdaki direnci en aza indirmek için tasarlanmıştırBu cihazlar özellikle düşük voltajlı uygulamalar için uygundur.ve çok küçük bir hat yüzey montaj paketinde düşük hat güç kaybı gereklidir.



Özellikleri:



Aygıt RDS ((ON)Max Ben...DMAX(25°C)
N-Kanal 20mΩ@VGS=10V 8.5A
32mΩ@VGS=4,5V 7.0A
P-Kanal 45mΩ@VGS=-10V -5.5A
85mΩ@VGS=-4,5V -4.1A

* Düşük Girdi Kapasitesi

*Hızlı Değişim Hızı



Uygulamalar:



● Güç yönetimi
● DC/DC dönüştürücü
● DC Motor Kontrolü
● LCD TV ve Monitör Ekran Invertörü
● CCFL invertörü



PIN yapılandırması:



N ve P Kanalı 30V MOSFET JY12M 3 Fazlı H Köprü Devri BLDC Mosfet Sürücü 0



Mutlak maksimum değerler ((Ta=25°C, aksi belirtilmedikçe):



Parametreler Simge N kanal P Kanalı Birim
10 saniye. Sakin ol. 10 saniye. Sakin ol.
Çıkış Kaynağı Voltajı VDSS 30 -30 V
Geçit Kaynağı Voltajı VDSS ±20 ±20
Sürekli akış akımı Ta=25°C Ben...D 8.5 6.5 - Yedi.0 - Beş.3 A
Ta=70°C 6.8 5.1 - Beş.5 - Dört.1
Pulslu Akış Akımı Ben...DM 30 -30
Maksimum Güç Çöküşü Ta=25°C PD 1.5 W
Ta=70°C 0.95
Çalışma kesişim sıcaklığı TJ -55 ~ 150 °C
Sıcak Direniş Çevreye Bağlantı RΘJA 61 100 62 103 °C/W
Kürsüye ısı direnci bağlantısı RΘJC 15 15 °C/W





SOP-8 Paket Şeması:



N ve P Kanalı 30V MOSFET JY12M 3 Fazlı H Köprü Devri BLDC Mosfet Sürücü 1

Sıfır Millimetre
Min. En fazla.
A 1.35 1.75
A1 0.10 0.25
B 0.35 0.49
C 0.18 0.25
D 4.80 5.00
E 3.80 4.00
e 1.27BSC
H 5.80 6.20
h 0.25 0.50
L 0.40 1.25
- Evet. 0° 7°



Daha fazla üretim bilgisi için lütfen e-posta yoluyla bize ulaşın: ivanzhu@junqitradinig.com
