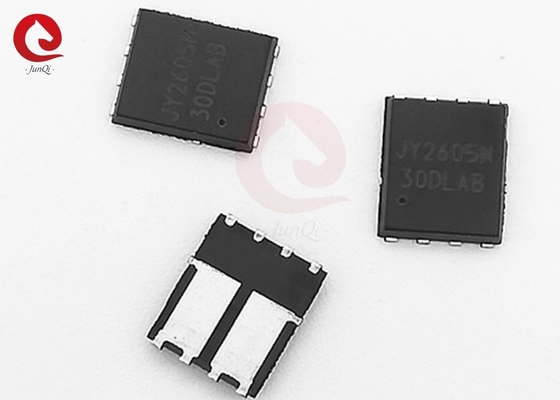

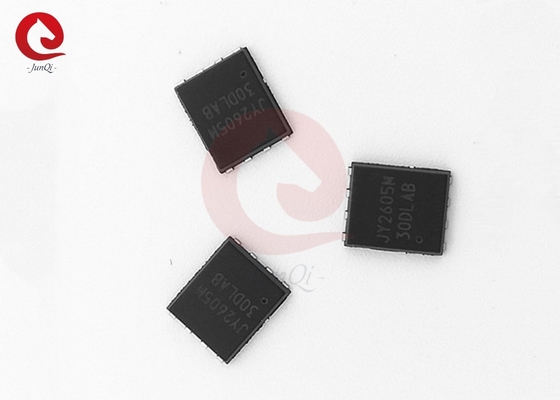

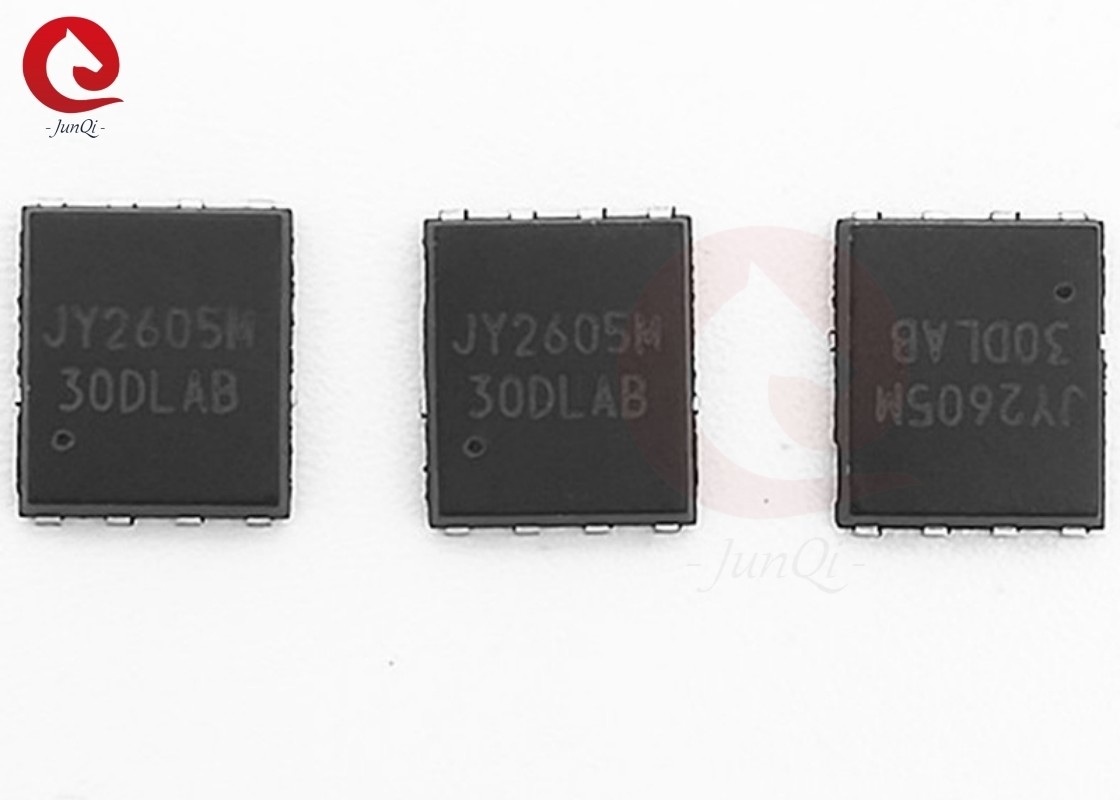

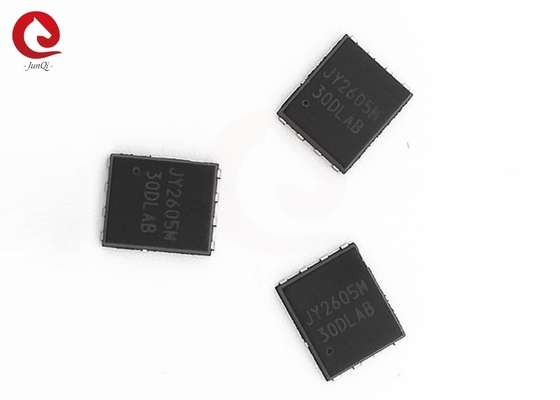

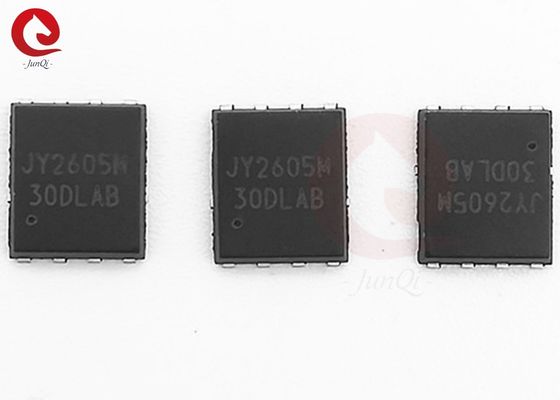

JY2605M 12V-24V motor tahrik sistemleri için çift N kanal artırma modu güç MOSFET

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	JUYI
Sertifika:	ISO9001,CE
Model numarası:	JY2605M

Ödeme & teslimat koşulları:

Min sipariş miktarı:	50 adet (örnek mevcut)
Fiyat:	USD0.5-USD1/PC
Ambalaj bilgileri:	ihracat paketi
Teslim süresi:	sipariş miktarına bağlıdır / Pazarlık edilebilir
Ödeme koşulları:	T / T, Western Union, Paypal
Yetenek temini:	Aylık 10000pcs

İletişim

Detaylı ürün tanımı

Adı:	N Kanal Geliştirme Modu Güç MOSFET	Model NO.:	JY2605M
Türü:	Çift N Kanalı	Drenaj Kaynağı Gerilimi:	60V
Kapılı Kaynak Voltajı:	±20V	Sürekli Tahliye Akımı:	50A (Ta=25℃)
Darbeli Drenaj Akımı:	185A	Maksimum Güç Dağılımı:	65W
şekil:	Karesi	Renk:	Siyah
Vurgulamak:	Çift Kanallı güç artırma modu , 12V güç artırma modu , 24V güç artırma modu mosfet

Genel açıklama:

Ürün, yüksek hücre yoğunluğuna ulaşmak için en son hendek işleme tekniklerini kullanır ve düşük geçit yükü ile açıklık direncini azaltır.Bu özellikler, bu tasarımı güç anahtarlama uygulamasında ve çok çeşitli diğer uygulamalarda kullanılmak üzere son derece verimli ve güvenilir bir cihaz haline getirir..

Özellikleri:

● 60V/50A, RDS ((ON) = 14mΩ@VGS=10V ((tipik)
● Hızlı geçiş ve ters vücut kurtarma
● Dolgunluk voltajı ve akımı tam olarak tanımlanmıştır
● İyi bir ısı dağılımı için mükemmel bir paket

Uygulama:

● Güç Değiştirme uygulaması
● Eşzamanlı düzeltme
● 12V-24V Sistemler için motor sürücüsü

PIN Tasarımı:

Mutlak En Yüksek Güçlendirici (Tc=25°C), aksi belirtilmedikçe:

Simge	Parametreler		Reyting	Birim
VDS	Çıkış Kaynağı Voltajı		60	V
VGS	Geçit Kaynağı Voltajı		±20	V
Ben...D	Sürekli akış akımı	Tc=25°C	50	A
Ben...D	Sürekli akış akımı	Tc=100°C	35	A
Ben...DM	Pulslu Akış Akımı		185	A
PD	Maksimum Güç Çöküşü		65	W
TJTSTG	Çalışma bağlantısı ve depolama sıcaklık aralığı		-55~+175	°C
RΘJC	Sıcaklık Direnci-Kasaya Bağlantı		2.3	°C/W

DFN5*6 Paket Şeması:

Simge	Yaygın
	mm		inç
	- Min.	- Max. - Hayır.	- Min.	- Max. - Hayır.
A	1.03	1.17	0.0406	0.0461
b	0.34	0.48	0.0134	0.0189
c	0.203 BSC		0.0080 BSC
D	4.80	5.40	0.1890	0.2126
D1	4.80	5.00	0.1890	0.1969
D2	4.11	4.31	0.1620	0.1700
D3	1.60	1.80	0.0629	0.0708
E	5.95	6.15	0.2343	0.2421
E1	5.65	5.85	0.2224	0.2303
E2	3.30	3.50	0.1300	0.1378
E3	1.70	/	0.0630	/
e	1.27 BSC		0.05 BSC
L	0.05	0.25	0.0019	0.0098
L1	0.38	0.50	0.0150	0.0197
L2	0.38	0.50	0.0150	0.0197
Ben	/	0.18	/	0.0070
k	0.5	0.7	0.0197	0.0276
